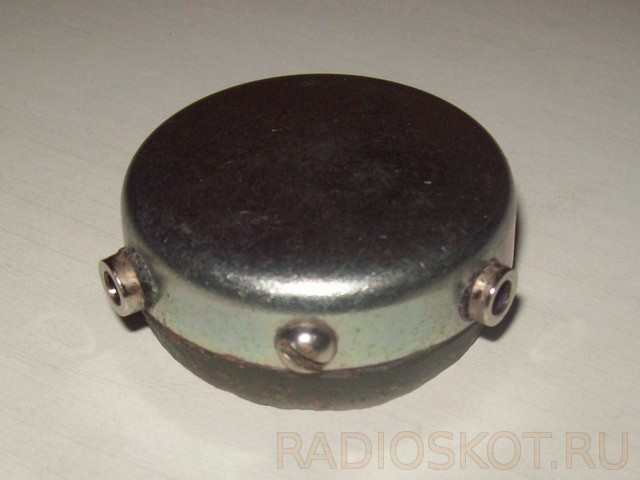

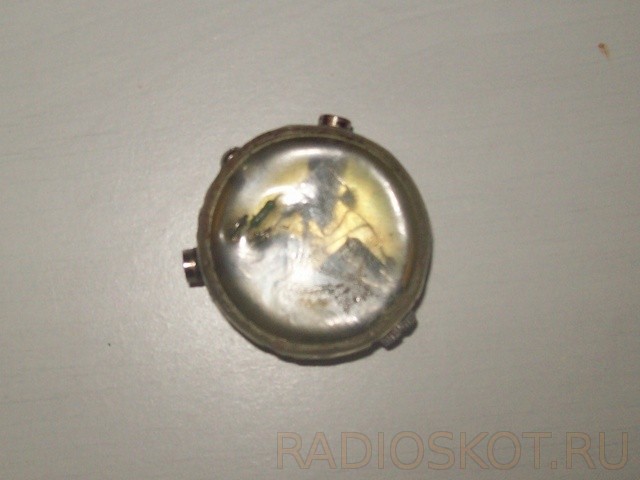

Купил недавно переходник-делитель 3.5CT — 2 гнезда 3.5CT. Так как он был изготовлен в далекой, но близкой по духу всем нам стране, то очень быстро развалился. Вот и решил изобрести корпус для оставшихся в целости гнезд. В общем попался мне какой-то металлический наконечник от авто жигули, просверлил в нем отверстия вставил гнезда и залил все это эпоксидной смолой.

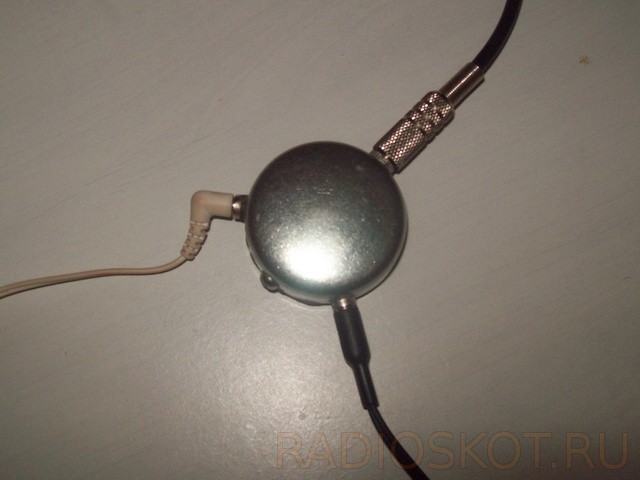

Оставил правда еще родные соединительные проводки. Они гораздо тоньше витой пары, паять сложно но можно. Землю соединил с корпусом латунным винтом с гайкой , что то вроде экранирования, пишут правда что на такого рода сигналах в нем нет абсолютно никакой необходимости. Не знаю. Во всяком случае звук чистый, стерео не пострадало.

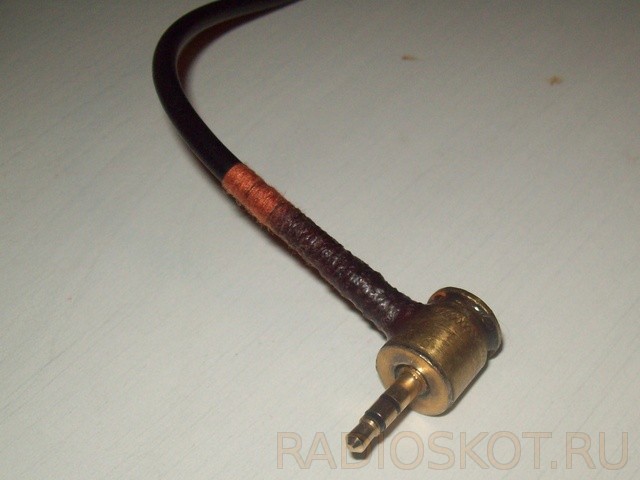

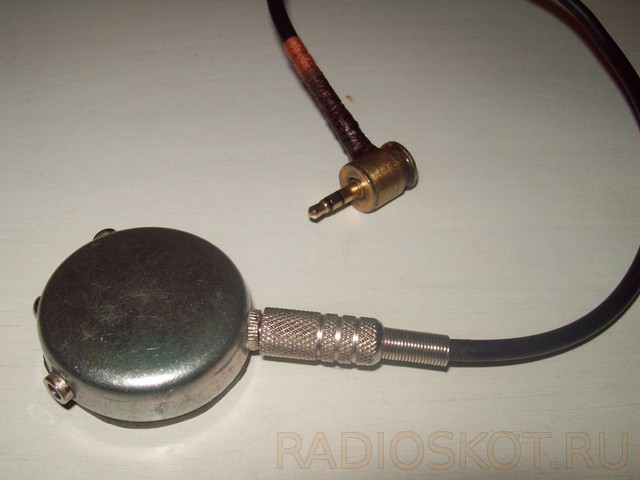

Еще из какого-то советского кабеля в экране шнур in + in (3.5). Где-то видел идею штекера 3.5 вделанного в гильзе и вот решил повторить.
Схема сборки переходника
Также прилагаю схему принципиальную, там в центре простенькая цепь из светодиодов и крохотного резистора — не обращайте внимания, мне и самому было бы сложно объяснить к чему она там)) Просто красиво светится голубым светом от любой телефонной зарядки 5 вольт. Автор — Валерий К.
