Сидите тут и не знаете, что ценнейшие СВЧ транзисторы просто валяются под ногами, точнее над головами! В конвертерах спутниковых антенн, которые уже давно никто не смотрит и они просто ржавеют на крышах, находятся или ценные MMIC усилители, или полевые транзисторы на частоты в несколько гигагерц.
Естественно, кроме них, с плат головок можно повторно использовать много других интересных деталей. Причём даже если конвертер нерабочий — не проблема. Сгорают там в 99% случаев входные стабилизаторы питания, а все усилительные полупроводники остаются в норме.

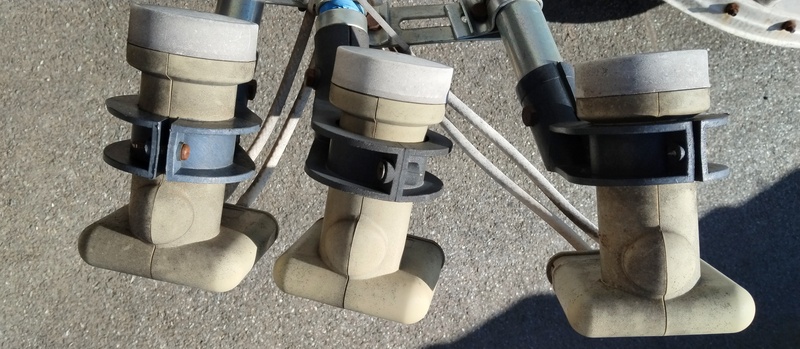

Несмотря на крайне печальное за 20-30 лет состояние пластика и кабелей, рассыпающихся от одного прикосновения, электронная начинка сохраняется прекрасно, благодаря полной герметичности. Все эти SMD-компоненты маркируются буквой или набором из букв, что значительно затрудняет идентификацию. Поэтому, даже если наш большой справочник по чип-транзисторам не помог, вот список наиболее распространенных в головках СТВ усилительных элементов.
СВЧ полупроводники в СТВ антеннах
NE325S01

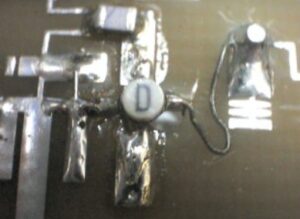

NF = 0,45 дБ (показатель шума), усиление = 12,5 дБ на 12 ГГц. Полевой транзистор GaAs FET. Обозначается буквой D (пластиковый корпус).
NE32584C
NF = 0,45 дБ, усиление = 12,5 дБ на 12 ГГц. Полевой транзистор GaAs FET. Обозначается буквой D (керамический корпус).
NE425S01
NF = 0,60, усиление = 12 дБ на 12 ГГц. Полевой транзистор GaAs FET. Обозначается буквой G (пластиковый корпус).
NE4210S01

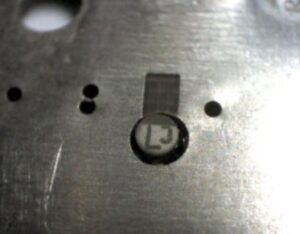

NF = 0,5 дБ, усиление = 13 дБ на частоте 12 ГГц. Полевой транзистор GaAs FET. Обозначено буквой L (пластиковый корпус).
NE32484A

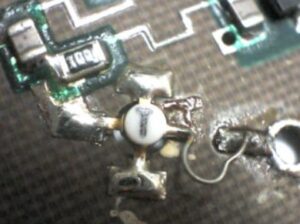

NF = 0,6 дБ, усиление = 11 дБ на 12 ГГц. Полевой транзистор GaAs FET. Обозначается буквой Т.
NE33284A
NF = 0,35 дБ, усиление = 15 дБ на частоте 4 ГГц. Полевой транзистор GaAs FET. Обозначается буквой U.
NE42484A
NF = 0,8 дБ, усиление = 10,5 дБ на частоте 12 ГГц. Полевой транзистор GaAs FET. Обозначено буквой W.
NE429M01
NF = 0,9 дБ, усиление = 10 дБ на 12 ГГц. Полевой транзистор GaAs FET. Идентифицирован кодом V72.
MGF1302
NF = 1,4 дБ, усиление = 11 дБ на частоте 4 ГГц. Полевой транзистор GaAs FET. Обозначается кодом А.
2SK1689
NF = 0,8 дБ, 6 В, 70 мА, 12 ГГц. Полевой транзистор GaAs FET. Обозначается кодом L.
BFS520
Транзистор биполярный от Philips. NPN, RF, Ft = 9 ГГц. Ic = 70 мА, усиление = 15 дБ, коэффициент шума 1,1 дБ. Идентифицируется кодом N2.
MAR-8

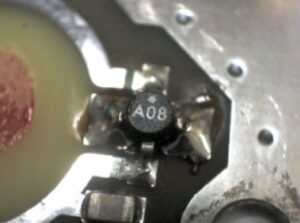

MMIC, монолитный усилитель работающий до 1 ГГц, с усилением 31,5 дБ на частоте 100 МГц (25 дБ на 1 ГГц), с коэффициентом шума почти 3 дБ. Идентифицируется кодом A08.
MAV-11
MMIC, монолитный усилитель 50-1000 МГц, высокая выходная мощность (+18,2 дБм), коэффициент шума 4,4 дБ, усиление 12,7 дБ на частоте 100 МГц. Он идентифицируется по букве А.
Что такое GaAs FET транзисторы
Полевой транзистор на основе арсенида галлия (GaAs FET) — это тип полевого транзистора (FET), в котором в качестве полупроводникового материала канала используется арсенид галлия (GaAs). Данные транзисторы известны своей высокой подвижностью электронов и превосходными высокочастотными характеристиками по сравнению с традиционными кремниевыми. В полевом транзисторе на основе арсенида галлия проводящий канал формируется на границе между полупроводником GaAs и тонким изолирующим слоем.
Важное преимущество GaAs FET это их способность работать на более высоких частотах, что делает их подходящими для применения в микроволновых и радиочастотных схемах. Эта СВЧ способность объясняется более высокими скоростями электронов, достигаемыми в материале GaAs. Их обычно используются в телекоммуникациях, радиолокационных системах, спутниковой связи и высокочастотных усилителях.
Что такое MMIC усилители
MMIC (Monolithic Microwave Integrated Circuit) — это монолитный интегральный усилитель для работы на сверхвысоких частотах. Проще говоря, это маленькая микросхема, разработанная специально для усиления сигналов в диапазоне от сотен мегагерц до десятков гигагерц.
MMIC-усилитель усиливает радиочастотные сигналы в диапазоне VHF, UHF, SHF (пример: Wi-Fi, GPS, спутниковая связь, радиолюбительские трансиверы и т.д.). Обеспечивает высокую стабильность и линейность. Часто используется как предусилитель в приёмниках или как усилитель мощности в передатчиках.
Преимущества:
- Очень компактный (размер — миллиметры);
- Легко монтируется на печатную плату;
- Обычно не требует внешней настройки (только питание и развязка);
- Часто обладает широкополосными характеристиками.
Можно использовать MMIC как предусилитель в приёмнике SDR, или как промежуточный усилитель в радиопередатчике, чтобы усилить сигнал перед подачей на более мощный выходной каскад.
