Не помню встречался ли на Радиосхемах этот вариант схемы переделки компьютерного блока питания ATX под плавное изменение А/В, но встретив его на итальянском радиолюбительском форуме решил перенести информацию сюда, в раздел блог. Тем более что тема подобных модификаций очень актуальна, ввиду распространённости и дешевизны этих блоков.
Принципиальная схема модификации БП ПК
Ограничен выходной ток до максимального уровня 10 А. Это значение также меняется.
Здесь усилитель ошибки 15, 16 контакты микросхемы TL494. Резистор токодатчика на 60 миллиОм. Делитель VREF настроен на 0,6 В потенциометром 1 кОм — это регулятор тока нагрузки с 0,1 до 10 Ампер. Напряжение с 1 до 30 Вольт меняется потенциометром 20 кОм.

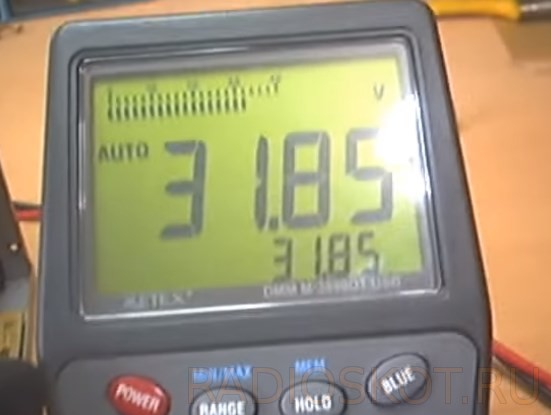

Известно, что получение напряжения на выходе более 25 В с компьютерных БП проблематично, но в данном экземпляре удалось выжать почти 32 В.
