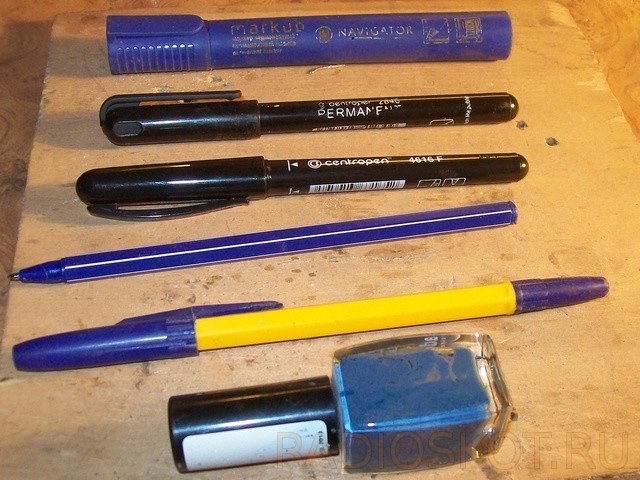

Тема по изготовлению плат не нова, а тем более рисование маркером или лаком, но в моем городе есть немного мест, где можно купить маркер. Да и почти во всех магазинах они одинаковые — я обегал все магазины ну так и нового не нашел, есть только 2 вида маркеров, ну ещё разноцветные, но они точно нам не подходят. Сегодня тестировать будем вот такой набор маркеров для рисования печатных плат: 2 ручки и лак для ногтей (он конечно вне конкуренции).

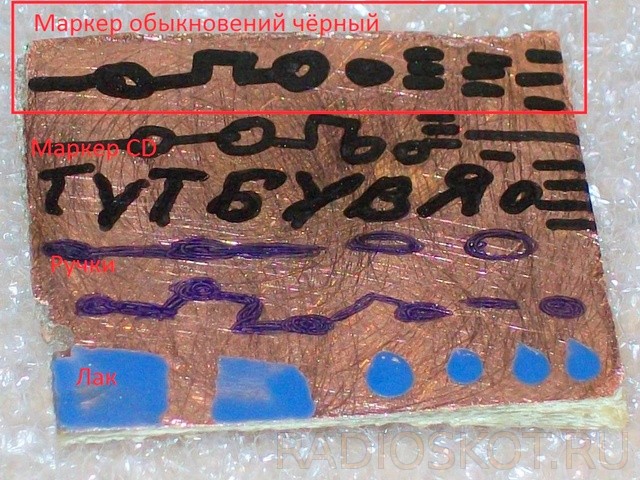

Для эксперимента взял кусочек текстолита, зашкурил и стал что-то рисовать. Вышло примерно так, скажу сразу тест у нас зверский и не адекватный, но уже даст понять что к чему. Плату оставил травится на шесть часов.
Теперь поговорим о результатах и подопытных пластинах поподробнее.
Маркер цветной синий был когда-то ничего он не защищает текстолит что з ним что без него, да и засох он, я разобрал, а корпус сохранил, в такой корпус подойдет просто идеально на устройство прозвонки, но сейчас не о нем.
- Маркер, самый что не на есть обыкновенный чёрный маркер
- Маркер для подписи CD дисков
- Две разные ручки — не гелиевые
- И конечно лак для ногтей

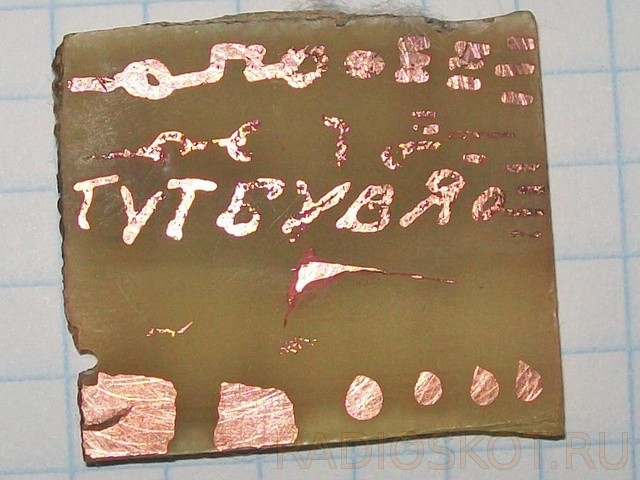

Итак, как видим, лучше всего справился лак, но им не удобно рисовать платы, только подрисовывать.
Далее маркер для CD, он неплохо справился, и если не держать в растворе 5 часов, то он справляется не хуже лака. Есть в нем одна особенность — рисующая часть тоненькая, немного выше защищена пластмассой и рисовать под линейку одно удовольствие.
Маркер обыкновений справился так же, как и предыдущий, только у него немного побольше будет рисующий наконечник, но тоже очень не дурственно получается.
Теперь ручки. От ручек и следу не осталось, была когда-то у меня гелевая ручка, так она так рисовала, что одно загляденье! Получались дорожки от 0.4 мм только она где-то пропала, при испытаниях вспомнил это и решил проверить как рисуют теперешние ручки.
Лак здесь — только одни плюсы, а если заправит в банку от пот-корректора — так вообще термоядерная вещь выходит для рисования плат! Мне хватает и маркеров, а это так — на заметку.
Думаю тест можно считать завершенным. С вами, как всегда, был Kalyan.Super.Bos. Удачи!
