Став обладателем этого модуля и протестировав его работу, я был слегка огорчен — выход аудио не мог раскачать наушники в 32 Ома. Оно бы все и осталось так, в накладных наушниках, которые были собраны на этом модуле, и компьютерных наушниках у которых оборвались провода, если бы оставил свои сомнения без внимания.

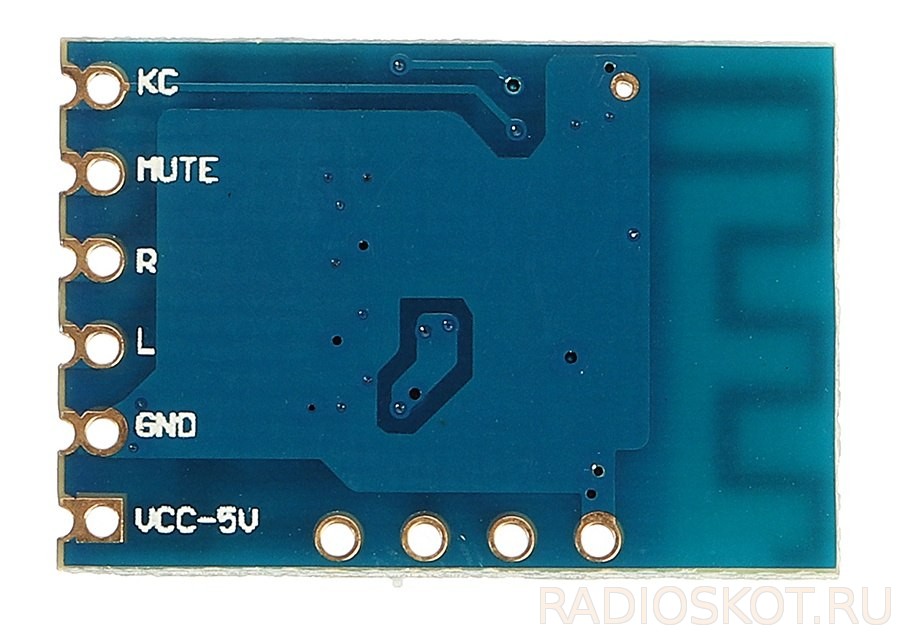

Китайские братья продающие эти модули утверждали, что к выводу KC ничего не подключается, но в других модулях с таким обозначением вывода подключается клавиатура управления. Методом научного тыка это подтвердилось. По рисунку клавиш управления видно 2 варианта предполагаемой схемы, где используется 3 или 5 кнопок.
Разглядывая плату обнаружил подвох: вместо конденсаторов отсекающих постоянную составляющую потенциалом в 1.3 В на выходе аудио из чипа, стояли обычные перемычки неотличимые от резисторов. Так же последовательно с перемычками стояли токоограничивающие резисторы в 100 Ом. После чего это безобразие было удалено, а в место них были подключены электролитические конденсаторы на 220 мкФ положительными контактами к чипу, а отрицательными к излучателям наушников. После этого потребляемый модулем ток упал на 5 мА, а громкость многократно возросла до такой степени, что на максимальной громкости уже не возникало желания надевать наушники. Порадовало качество звука, в музыкальных композициях стали слышны звуки, о которых раньше и не подозревал, стали разборчивы слова в текстах песен, которые до этого не мог разобрать.
Наверняка не все секреты этого модуля были раскрыты, так-же хотелось бы открыть тему , по различным аудио модулям блютуз.
