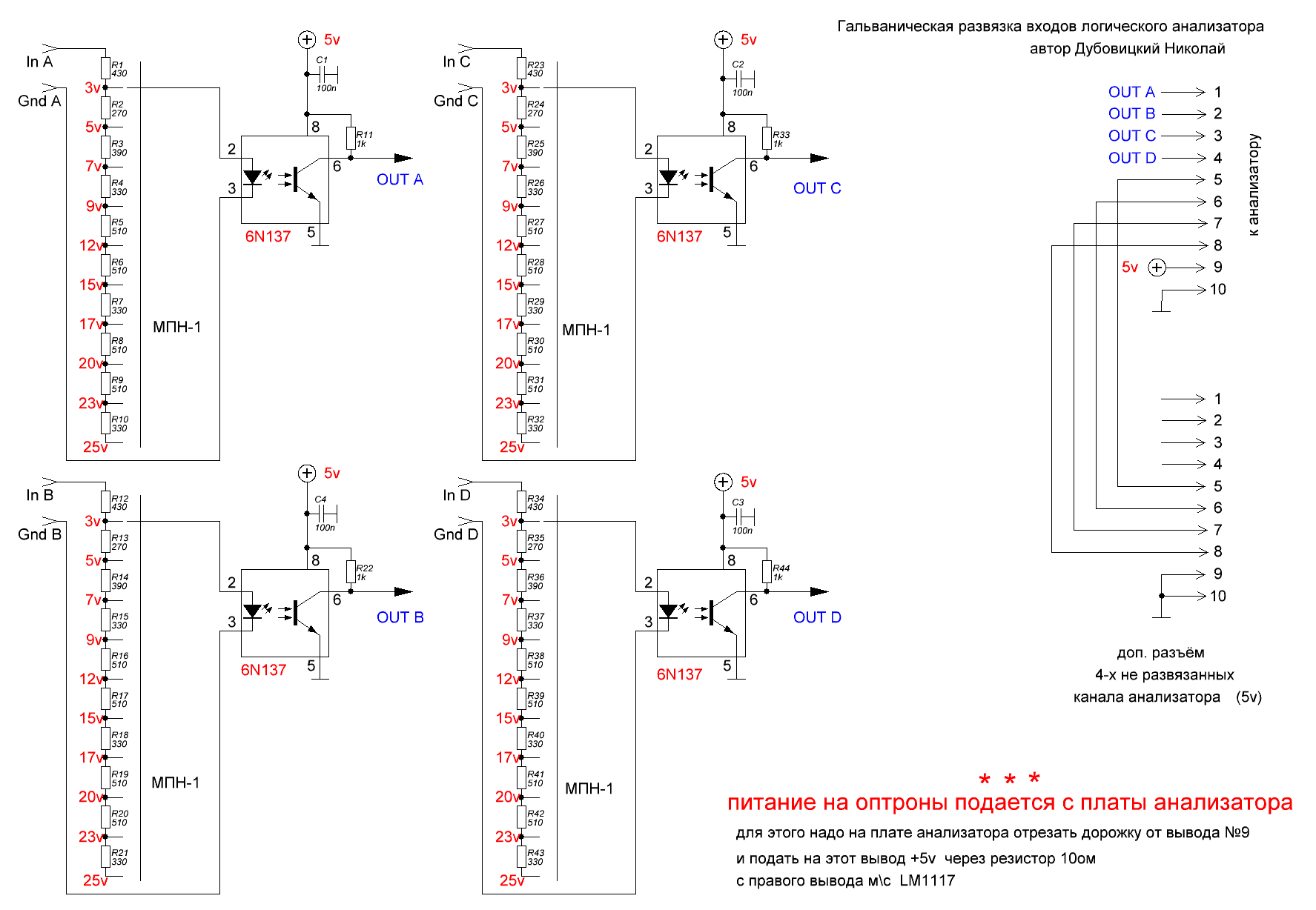

Для работы в сложных цифровых схемах китайский логический анализатор вещь крайне необходимая. Подкупает так же и его небольшая цена и удобное программное обеспечение. И он вполне меня устраивал пока не возникла необходимость одновременно просмотреть работу разных узлов схемы, питающихся от разных источников и не имеющих общей земли. Изначально анализатор имеет 8 не развязанных по питанию каналов с амплитудой импульсов на входе 5 вольт. Данная доработка позволяет сделать входы анализатора гальванически развязанными и работать с импульсами амплитудой от 3-х вольт до 25 вольт. Положение галетных переключателей выбирается в зависимости от размаха входных импульсов. Но расчетно схема сохранит работоспособность до 65 вольт.
В схеме используются высокоскоростные оптроны, рассчитанные для работы в оптоволоконных сетях. Частотные характеристики оптрона выше, чем может пропустить анализатор,так как минимальная длительность импульса которую может зарегистрировать анализатор составляет что то около 42 наносекунд . Ток светодиода оптрона выбран в районе 6-7,5mA. Оптрон допускает повышение тока до 15mA. А такой ток возникнет при входном напряжении 65 вольт при положении галетного переключателя "25v".

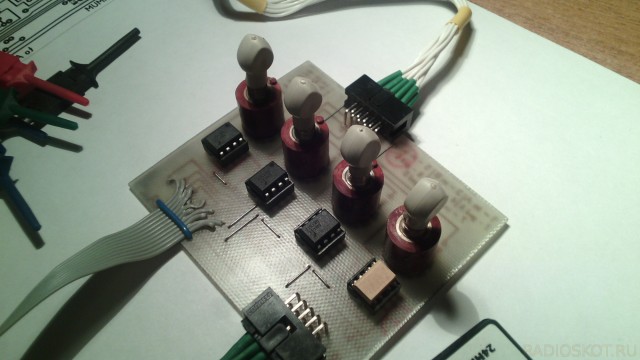

Конкретно моя плата содержит 4 гальванически развязанных канала и 4 не развязанных с 5-ти вольтовыми входами. Питание подается с платы анализатора. При этом надо провести некоторую доработку: достать из корпуса плату анализатора, перерезать дорожку идущую к выводу 9 разъема и подать на этот вывод через резистор 10 Ом напряжение с правого вывода LM1117.
Схема и конструкция получились достаточно простыми, а возможностей использования добавилось значительно.

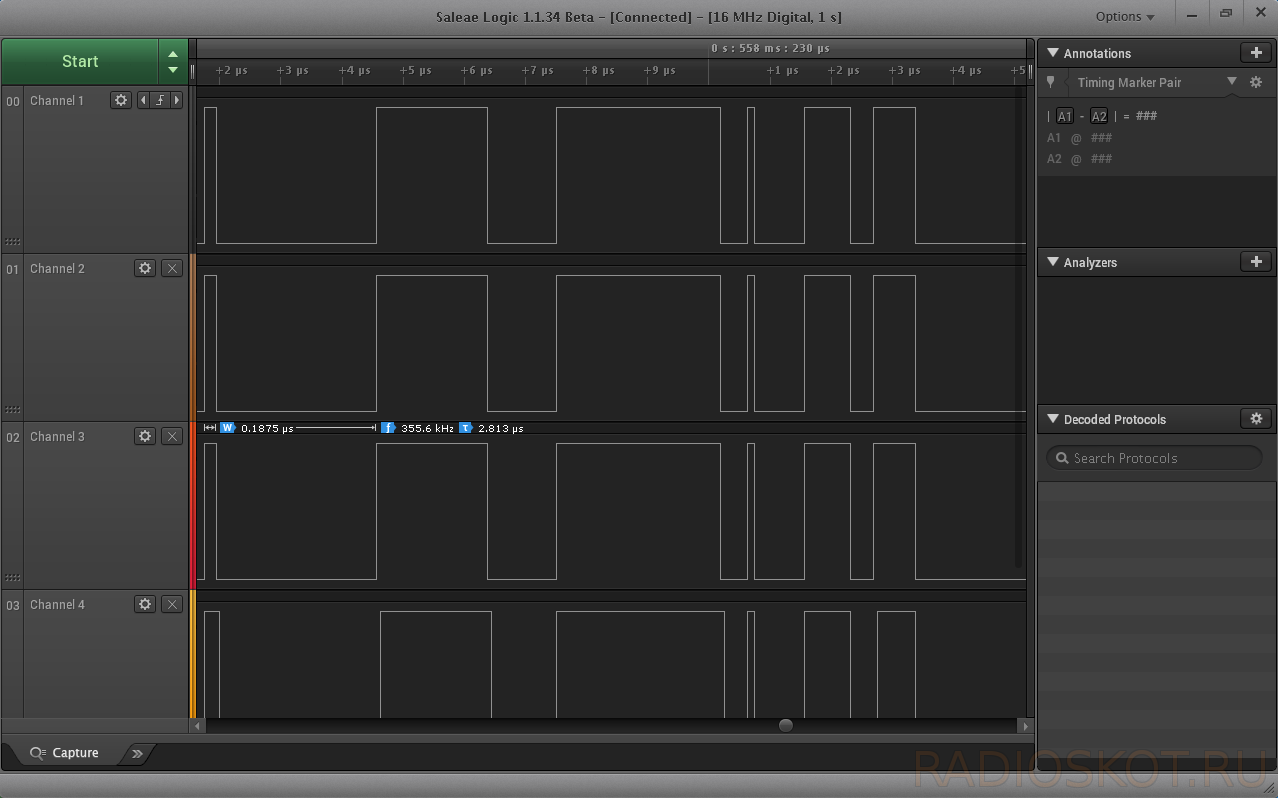

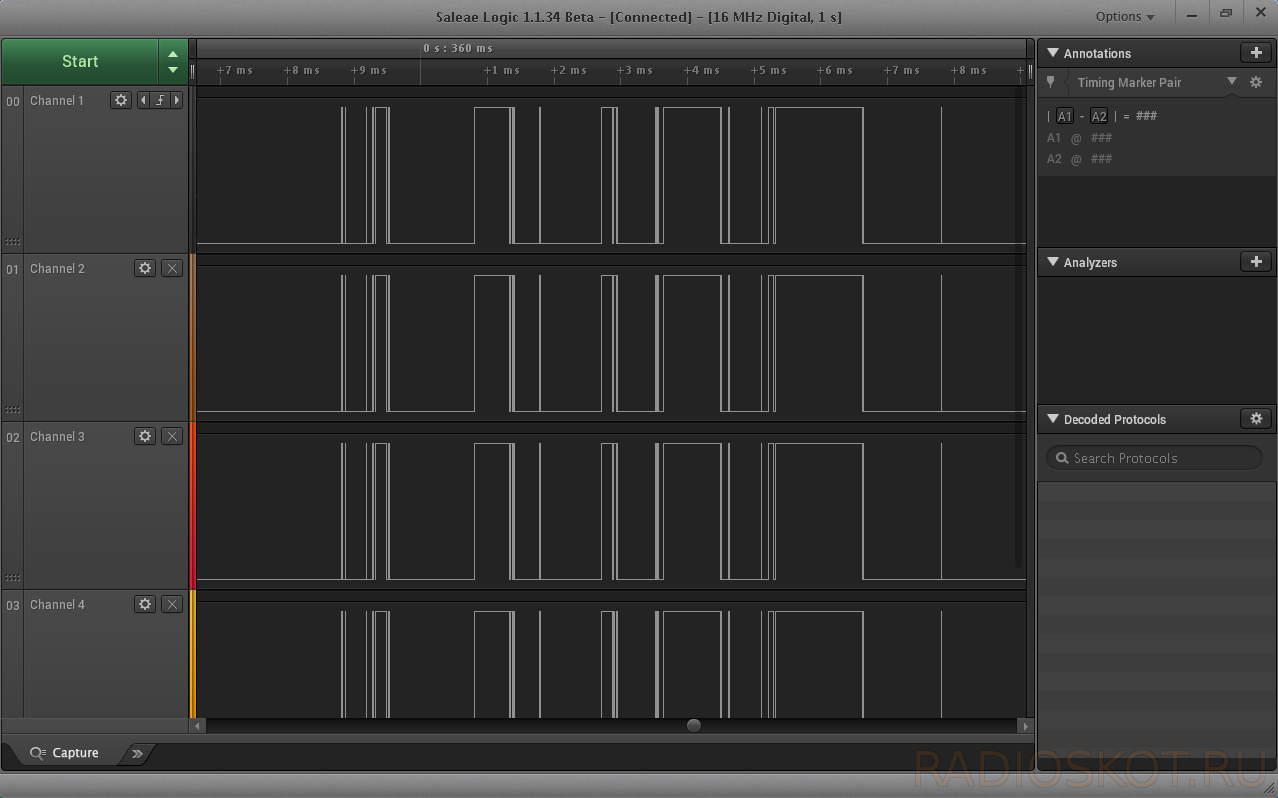

При испытании гальванически развязанных входов, для чистоты эксперимента, входы подключались параллельно. Т.е взаимно соединялись 4 входа IN A,B,C,D и соответственно Gnd A,B,C,D . Переключатели устанавливались в одинаковое положение. Импульсы создавались искусственным дребезгом контактов и внешним источником питания на соответствующее напряжение.

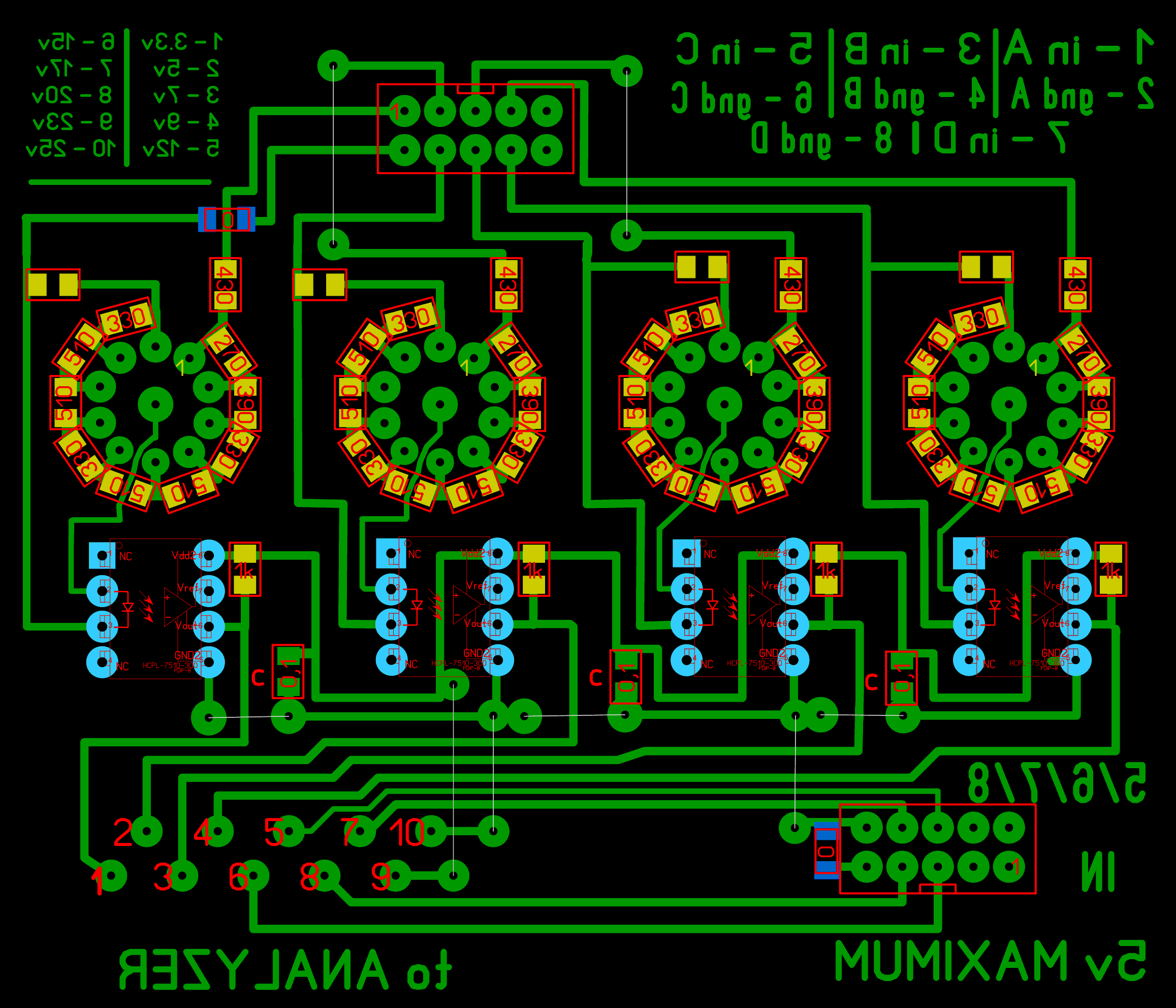

При сборке использовались оптроны 6N137, переключатели МПН-1, в делителях стоят резисторы смд0805, но поместятся и 1206.При впаивании шлейфа для подключения к анализатору частично изменена последовательность, но на плате все подписано.
Вместо переключателей МПН-1 можно использовать любые другие, правда при этом придется корректировать печатную плату или использовать провода. Автор — Дубовицкий Николай.
