Генератор импульсов с независимой регулировкой длительности и скважности и возможностью сгенерировать заданное число импульсов в пачке от 1 до 256 в режиме одиночного запуска или последовательности пачек. Частота генератора при данных RC цепях приблизительно от 1 МГц до единиц герц. В любом из режимов возможна регулировка параметров импульсов. Кроме того есть возможность циклической генерации пачек с заданным количеством импульсов в пачке. В этом режиме есть возможность регулировать расстояние (задержку) между сформированными пачками.
Этот генератор отстраивался и испытывался отдельными узлами на макетных платах. После чего был собран воедино в единственном экземпляре . Теперь он честно трудится при проведении научных изысканий в Воронежском строительном институте на кафедре сварки.

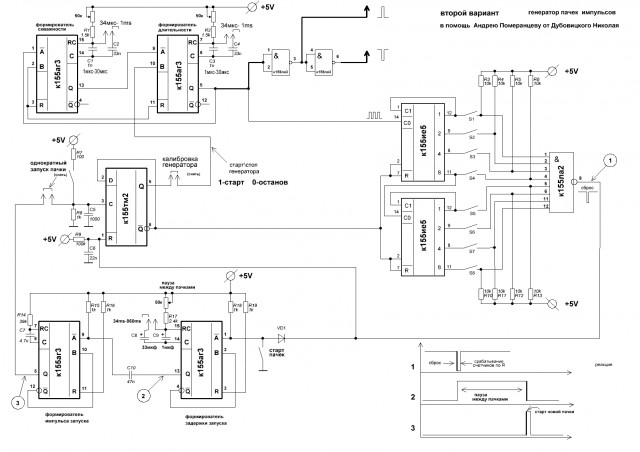

Схема принципиальная генератора
Схему нарисовал достаточно информативно, дополнив диаграммами ключевых процессов, потому надеюсь в понимании принципа работы вопросов возникнуть не должно.
В верхней части схемы на к155аг3 собран собственно сам генератор с раздельной регулировкой длительности и скважности импульсов. В режиме формирования пачки, число импульсов в пачке формируется и определяется DIP-переключателями S1-S8. НО это число в двоичном коде. Т.е. если нужно 2 импульса, то надо замкнуть переключатель S2. Если нужно 5 импульсов в пачке- замкнуть S1 и S3 . И так далее… Максимальное число импульсов определяется количеством счетчиков, и в данной схеме это 256.
В нижней части схемы на к155аг3 собран узел формирования временного расстояния между пачками.Задержка плавно регулируется переменным резистором
Теперь про перемычки.
- Перемычка «калибровка генератора». Если ее снять,то задающий генератор «отвязывается» от схемы и работает как простой генератор прямоугольных импульсов с регулируемыми длительностью и скважностью.
- Перемычка «однократный запуск пачки». Для однократного запуска пачки нужно снять перемычку и нажать одноименную кнопку. По нажатию кнопки на выходе генератора сформируется пачка из заданного количества импульсов с заданными длительностью и скважностью.
Если обе перемычки установлены, то генератор после нажатия кнопки «старт пачек» будет выдавать непрерывные пачки импульсов.
Схема получилась очень надежной и стабильной.Фронты не подрезаются,что было одним из условий техзадания. Кроме того, ее можно гибко наращивать и оптимизировать. В первом варианте генератора использовались 2 мс 555. Но на частотах к 100 кГц первые два импульса в пачке «слипались» После чего и было принято решение перейти на к155аг3.
