Гибкие гофрированные трубы из полиэтилена низкого давления (ПНД, PE-HD) — одно из наиболее практичных и универсальных решений для защиты кабельных линий в строительстве, энергетике, промышленности и телекоммуникациях. Их популярность, и как следствие широкий ассортимент (например только в ДКС есть более 100 различных моделей), объясняется сочетанием механической прочности, гибкости, лёгкости монтажа и высокой химической стойкости.
Конструкция ПНД трубы
Гибкая гофрированная труба состоит из двух основных слоёв:

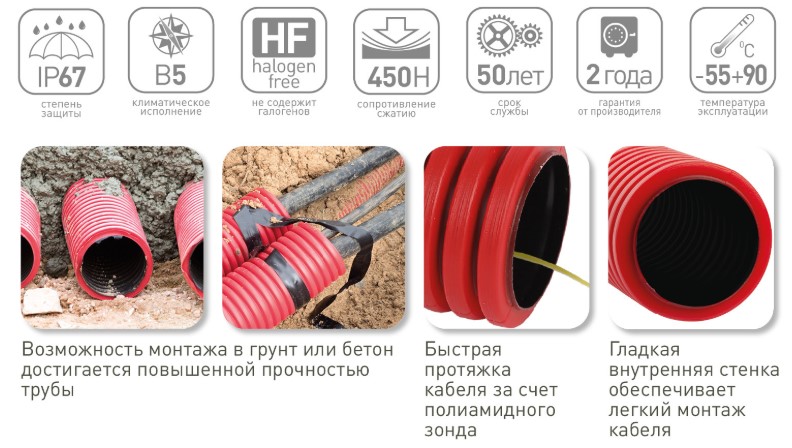

- Внутренний гладкий слой. Обеспечивает лёгкую протяжку кабелей, снижает сопротивление трению и защищает изоляцию кабеля от повреждений. Гладкая поверхность также минимизирует накопление влаги и загрязнений.
- Внешняя гофрированная стенка. Гофрированная форма даёт трубе высокую кольцевую жёсткость при малом весе. Такая конструкция позволяет трубе гнуться без потери прочности, что крайне важно при обходе препятствий и при укладке по криволинейным трассам.
Гофра также выполняет функцию распределения нагрузки: при заглублении в грунт или при прокладке под дорожным покрытием внешнее давление равномерно распределяется по всей поверхности трубы, предотвращая местные деформации и разрушения.
Технические характеристики
Основные параметры, которые учитываются при выборе трубы для кабельной прокладки:
- Номинальный диаметр (DN). Диапазон от 16 мм для слаботочных кабелей до 315 мм и более для магистральных кабельных линий.
- Кольцевая жёсткость (SN). Определяет сопротивление внешним нагрузкам. Распространённые значения: SN2, SN4, SN8, SN16. Для прокладки под дорогами или в местах с повышенной нагрузкой следует выбирать трубы с более высокой SN.
- Марка полиэтилена. PE80 и PE100 — различаются по прочности на длительное время и допустимому давлению. PE100 более прочный и долговечный.
- Температурный диапазон эксплуатации. Обычно -40…+60 °C, что обеспечивает работу в любых климатических условиях.
- Устойчивость к химическим и агрессивным средам. Полиэтилен не подвержен коррозии, устойчив к большинству кислот и щелочей, что делает трубы пригодными для промышленных объектов и влажных грунтов.
Таблица типоразмеров
| D, мм | d, мм | Кабели для прокладки | Мин. радиус изгиба, мм | Кольцевая жёсткость |
|---|---|---|---|---|
| 16 | 10–12 | Одножильные провода сечением до 2,5 мм², слаботочные линии (сигналка, интернет) | ≥ 40 | SN2–SN4 (в зависимости от производителя) |
| 20 | 13–15 | Кабели питания до 3×2,5 мм², витая пара (Cat.5e/6) | ≥ 50 | SN2–SN4 |
| 25 | 18–20 | Кабели 3×4 мм², 3×6 мм², слаботочные жгуты до 2–3 кабелей | ≥ 65 | SN2–SN4 |
| 32 | 24–26 | Кабели 5×4 мм², 3×10 мм², оптоволокно в защитной оболочке | ≥ 80 | SN4 |
| 40 | 30–32 | Группы кабелей 3×6 мм² и 3×10 мм², несколько витых пар | ≥ 100 | SN4 |
| 50 | 40–42 | Силовые кабели до 4×16 мм², жгуты до 5–6 средних кабелей | ≥ 125 | SN4–SN8 |
| 63 | 50–52 | Силовые линии 4×25 мм², жгуты до 10 кабелей | ≥ 160 | SN8 |
| 75 | 60–62 | Магистрали для прокладки нескольких кабелей (силовые + слаботочные) | ≥ 190 | SN8 |
| 90 | 72–74 | Кабельные трассы с большим количеством проводников | ≥ 230 | SN8 |
| 110 | 88–90 | Основные кабельные вводы в здания, жгуты до 20 кабелей | ≥ 280 | SN8–SN16 |
Преимущества применения
- Гибкость. Трубы легко изгибаются, что позволяет обходить препятствия, минимизировать количество соединений и упрощает монтаж в ограниченном пространстве.
- Лёгкость монтажа. Малый вес труб позволяет работать с ними вручную, без применения тяжёлой техники.
- Защита кабеля. Внешняя гофра предохраняет кабель от механических повреждений, а гладкая внутренняя поверхность облегчает протяжку.
- Долговечность. Срок службы при правильной эксплуатации превышает 50 лет.
- Химическая стойкость. Не подвержены коррозии, не разрушаются при контакте с большинством агрессивных веществ.
- Морозостойкость и ударная вязкость. Трубы сохраняют прочность при отрицательных температурах, что важно для открытой прокладки в северных регионах.
Области использования
Такие трубы применяются в различных областях:
- Электроснабжение. Прокладка силовых и контрольных кабелей в зданиях, на промышленных площадках и вдоль магистралей.
- Слаботочные системы. Кабельные линии для видеонаблюдения, сигнализации, интернета и телефонии.
- Телекоммуникации. Защита оптоволоконных кабелей, прокладка в траншеях и подземных коллекторах.
- Подземные инженерные сети. Часто используются в ливневой канализации и дренажах для кабельных коммуникаций.
- Воздушные линии с натяжением. Гибкость трубы позволяет использовать её при прокладке на кронштейнах и опорах с изгибами.
Выбор диаметра и кольцевой жёсткости
Выбор диаметра зависит от числа и сечения кабелей, а также от типа монтажа. Основная рекомендация: диаметр трубы должен быть на 20–30% больше суммарного диаметра кабелей, чтобы обеспечить лёгкую протяжку и избежать чрезмерного трения.
При выборе SN учитываются:
- Глубина прокладки: чем глубже траншея, тем выше SN.
- Нагрузка сверху: транспортные средства, пешеходы, здания.
- Особенности грунта: подвижные грунты требуют более высокой жёсткости.
Пример: для прокладки кабеля на глубине 0,8–1,0 м в неплотном грунте под пешеходной зоной достаточно SN4, а под автомобильной дорогой — SN8–SN16.
Монтажные особенности
- Траншея: ширина = диаметр трубы + 10–15 см с каждой стороны, глубина — по проекту. Дно траншеи выравнивается и уплотняется.
- Подушка из песка: слой 10–20 см обеспечивает равномерное распределение нагрузки и защиту от острых камней.
- Засыпка: песок или мелкозернистый грунт уплотняется послойно; крупные камни и мусор исключаются.
- Соединения: трубы соединяются с помощью муфт с резиновыми уплотнителями или раструбных фитингов. Все уплотнения проверяются перед засыпкой.
- Гибкие изгибы: при прокладке по криволинейной трассе соблюдается минимальный радиус изгиба, указанный производителем, чтобы избежать локальных деформаций.
Трубы не требуют регулярного технического обслуживания, достаточно периодических осмотров колодцев и кабельных линий. В случае повреждения отдельной секции применяется локальная замена с помощью ремонтной втулки. При прокладке в агрессивных грунтах или с высоким уровнем грунтовых вод рекомендуется дополнительная защита кабеля или использование геотекстиля.
Важный момент — они подлежат переработке. Остатки, обрезки и старые трубы могут быть переданы на вторичную переработку, что делает их экологически безопасным выбором.
Таким образом, гибкая гофра для прокладки кабеля это оптимальный выбор для современных инженерных систем благодаря сочетанию прочности, гибкости, лёгкости монтажа и долговечности. Их универсальная конструкция обеспечивает защиту кабелей от механических, химических и климатических воздействий, что делает их незаменимыми как в строительстве, так и в промышленной и городской инфраструктуре.
