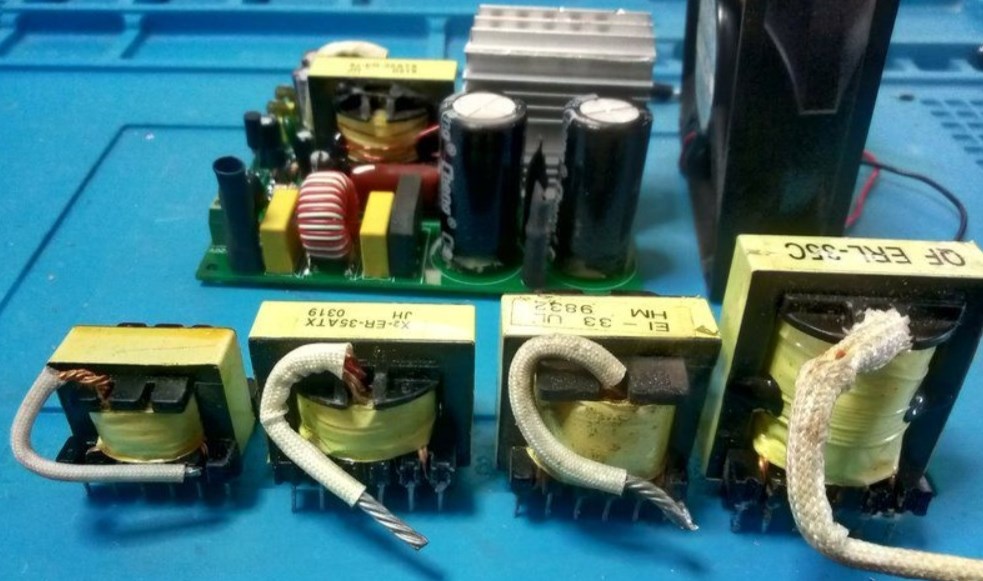

Предлагаемый импульсный источник питания для усилителей мощности звука и других аудиоустройств может обеспечить мощность 100 — 300 Вт при напряжении на выходе 2×30 В с обычными ферритовыми трансформаторами от ATX для ПК. Дополнительно на плате собран аналоговый регулятор скорости вращения вентилятора 12 В, чтоб эффективнее охлаждать ИБП. Основа конструкции преобразователя — IR2153 и транзисторы IRF730.
Схема импульсного блока питания для УНЧ 100 — 300 Вт
Чтоб увеличить разрешение схемы — скопируйте на ПК. Размеры печатной платы получились довольно скромные — всего 100 x 86 мм.
Были проведены испытания на перегрузку, короткое замыкание и длительную работу — всё ОК.
Необходимая информация для достижения более высоких мощностей, программы расчета, чертежи печатных плат и прочее необходимое для повторения этого ИБП находятся в архиве.
