Как я делал Гаусс-ган, а получился шокер

Есть стандартные этапы роста, которые проходит каждый труЪ радиолюбитель: мигалка, пищалка, блок питания, усилитель и так далее. Где-то там в начале затесались всякие шокеры, теслы и гауссы. Но в моём случае на сборку Гаусс-пушки пробило уже тогда, когда другие нормальные люди давно паяют осциллографы и Ардуины. Наверное в детстве не наигрался 🙂

Короче посидел 3 дня на форумах, поднабрался теории электромагнитного метательного оружия, понасобирал схем преобразователей напряжения для зарядки конденсаторов и взялся за дело.

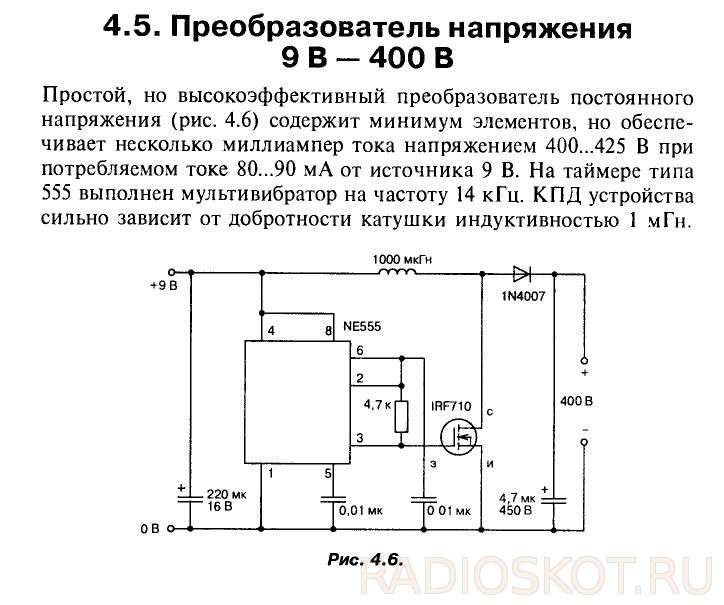

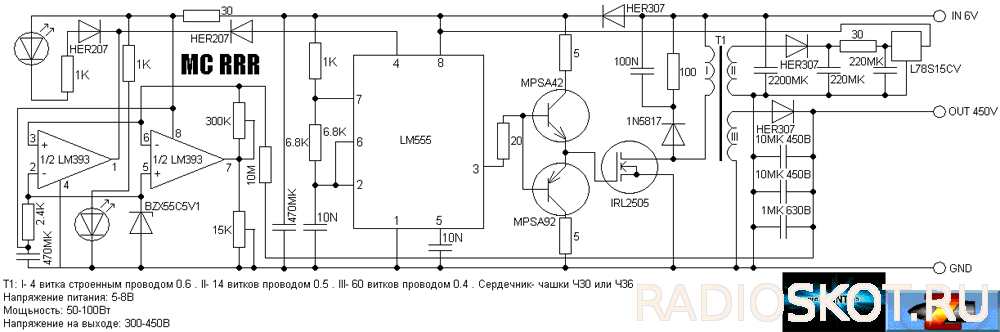

Разные схемы инверторов для Гаусса

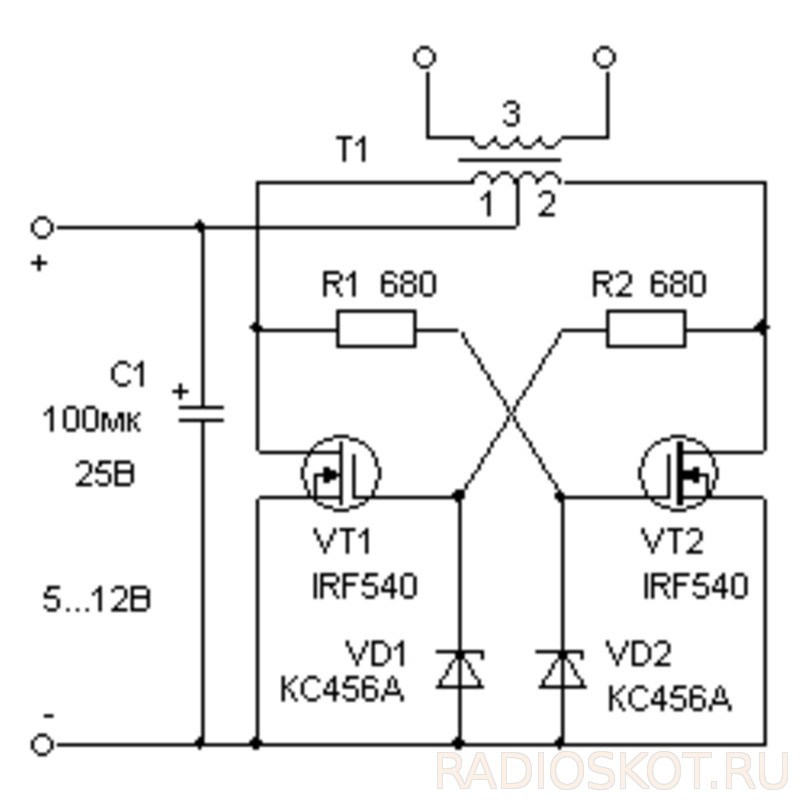

Вот несколько типовых схем, позволяющих получить из батареек 5-12 вольт необходимые 400 для заряда конденсатора, который разрядившись на катушку создаст мощное магнитное поле выталкивающее снаряд. Это позволит сделать Гаусс носимым — независимо от розетки 220 В. Так как аккумуляторы имелись под рукой лишь на 4,2 вольта — остановился на самой низковольтной схеме DC-DC инвертора.

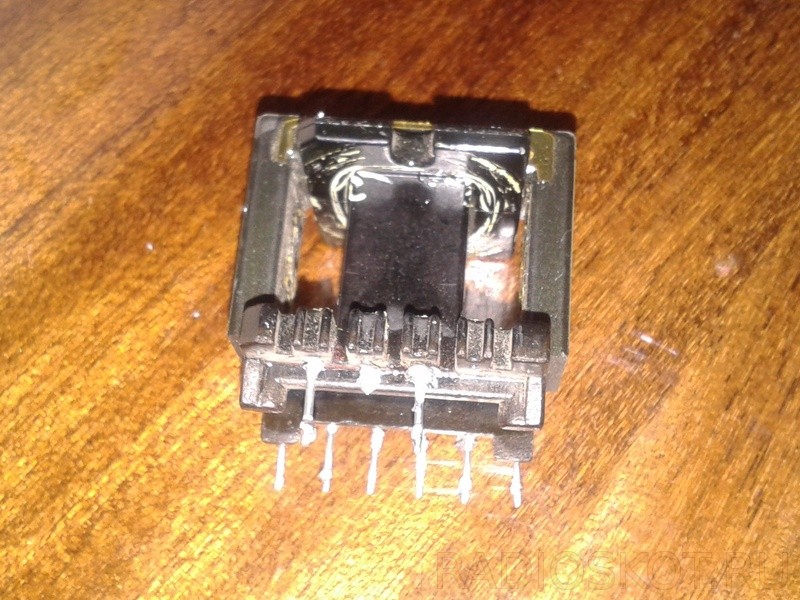

Тут витки имеют по 5 ПЭЛ-0,8 первички и 300 ПЭЛ-0,2 вторичной обмотки. Для сборки подготовил красивый трансформатор из БП АТХ, который к сожалению не пошёл…

Схема запустилась только с ферритовым кольцом 20 мм от китайского электронного трансформатора. Просто домотал обмотки обратной связи и всё заработало даже от 1 вольта! Подробнее читайте на форуме. Правда дальнейшие эксперименты не обрадовали: как не пытался мотать разные катушки на трубки — толку не было. Кто-то рассказывал про простреленную фанеру 2 мм, но это не мой случай…

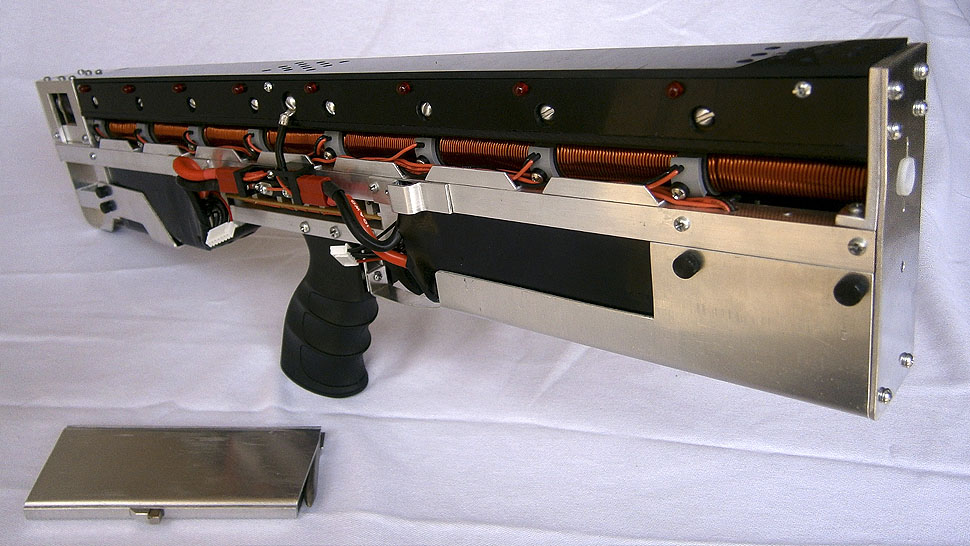

Это к сожалению не моё))

А после того как увидел мощные гауссы в продаже на АлиЭкспрессе вообще поменял планы, и чтоб не пропадал корпус, выпиленный из пластикового кабель-канала с ручкой на базе никелированной ножки от мебели, решил засунуть туда электрошокер от китайского фонарика, сам фонарик и лазерный прицел из красной указки. Такой вот винигрет.

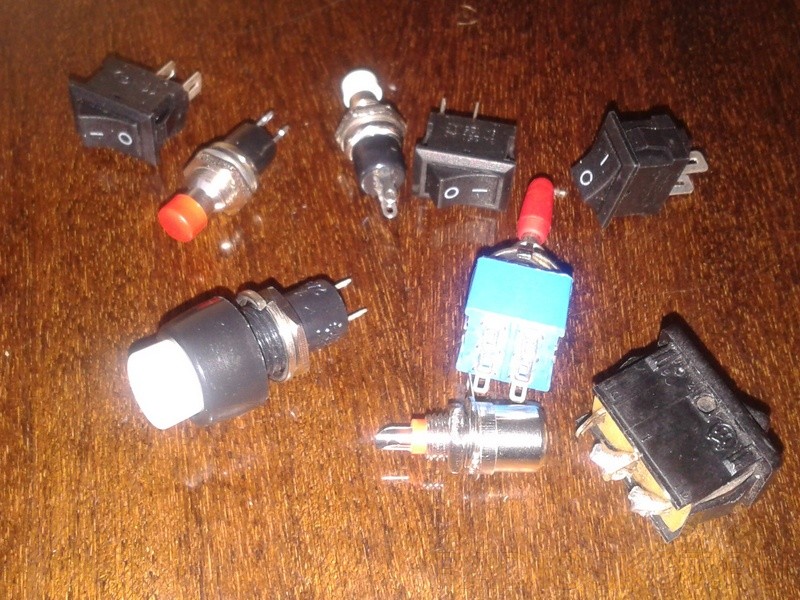

Шокер был в LED фонарике и уже давно не работал — никель-кадмиевые аккумуляторы перестали накапливать ток. Поэтому всю эту начинку запихнул в общий корпус, выведя наружу кнопки и тумблеры управления.

Получился шокер-фонарь с лазерным прицелом, в виде футуристичного бластера. Подарил сыну — бегает, стреляет.

Позже в свободное место засуну плату записи голоса, заказанную на Али за 1,5 доллара, способную записывать музыкальный фрагмент типа выстрел лазера, звуки боя и т. д. Но это уже другая история…
