Недавно достался блок мощных светодиодов Cree, к сожалению неизвестно из каких именно LED он был собран. Название светодиодов понятно, но вольтаж, цвет и другие характеристики — под вопросом. Можно конечно просто подключить к блоку питания и плавно повышая напряжения начиная от пары вольт понять, сколько примерно на него нужно подавать. Но вот максимум мощности таким методом определить трудно.
Есть ли способ указать, какие именно это светодиоды или хотя бы какое максимальное ток/напряжение может их питать? Поиски по зарубежным форумам ситуацию прояснили.

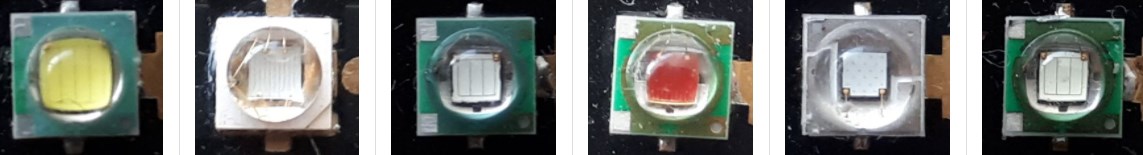

На картинке выше 3 типа светодиодов — XP-E, XM-L и XM-L2. А ниже фото и таблица характеристик LED.
| Номер | 1 | 2 | 3 | 4 | 5 | 6 |
| Тип | XP-G | XP-E | XP-E | Cree XP-E2 | XP-E | |
| Цвет | Белый | УФ | Синий | Красный | Синий | Зеленый |
| Количество | 8 | 2 | 8 | 1 | 12 | 1 |
| Напряжение | 2,9–3,3 В | 3,3-3,5 В | 2,1 В — 2,5 В | 3,1-3,5 В | 3,2–3,6 В | |
| Ток макс. | 1500 мА | 1000 мА | 1000 мА | 1000 мА | 1000 мА |
Далее используя эту таблицу удалось распознать большинство светодиодов. Думаю эта справочная информация кому-то тоже пригодится.
