Аэроионопрофилактика – один из методов профилактики, основанный на воздействии на организм ионизированного воздуха.В народе её ещё называют "люстрой Чижевского". В данной статье будут описаны схема и устройство одного из таких аппаратов. Основные части прибора:
Задающий генератор на микросхеме,

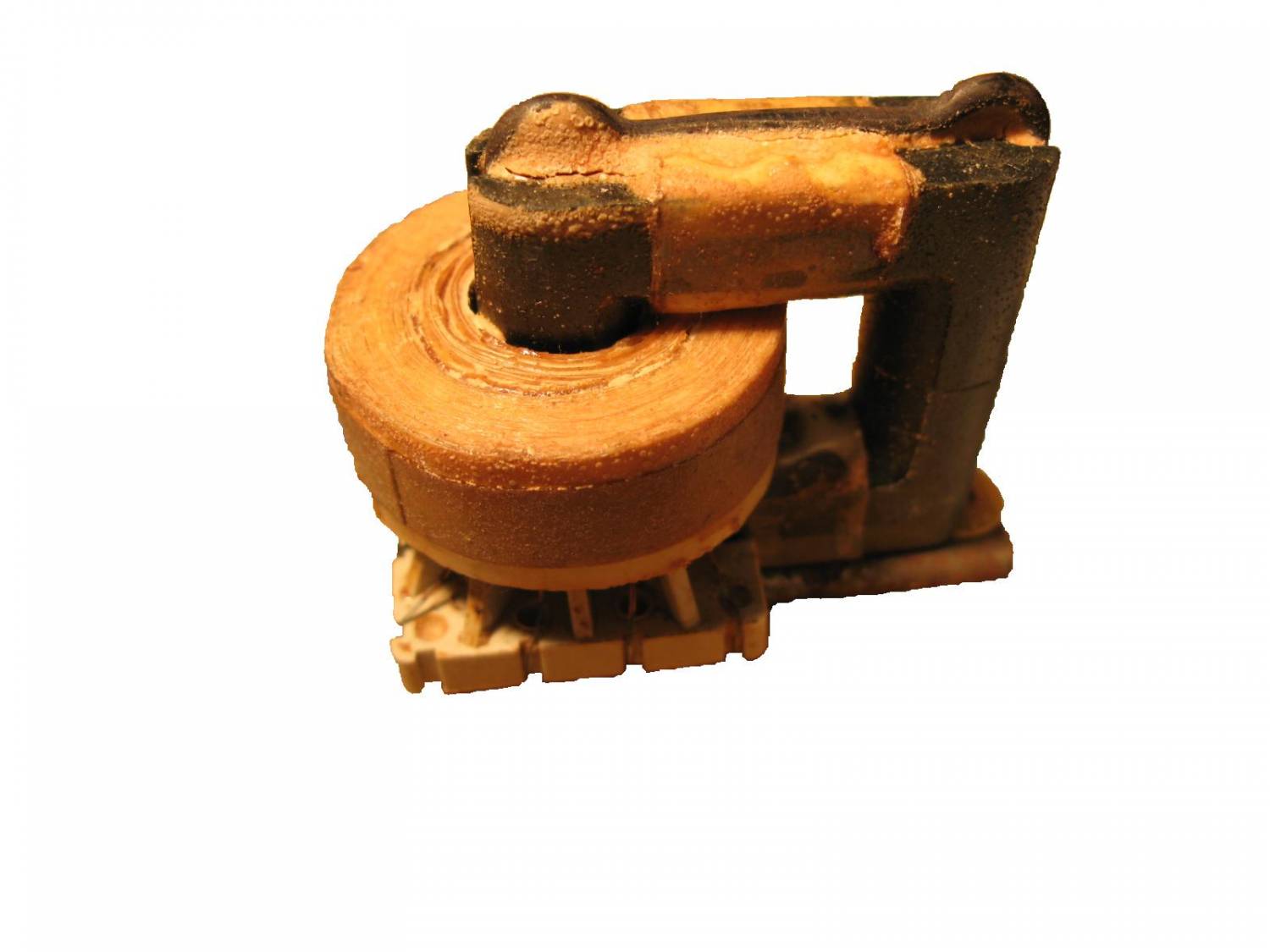

Повышающий ТВС трансформатор,

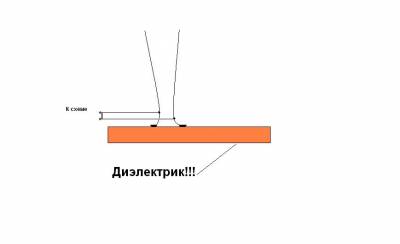

Коронный разрядник.

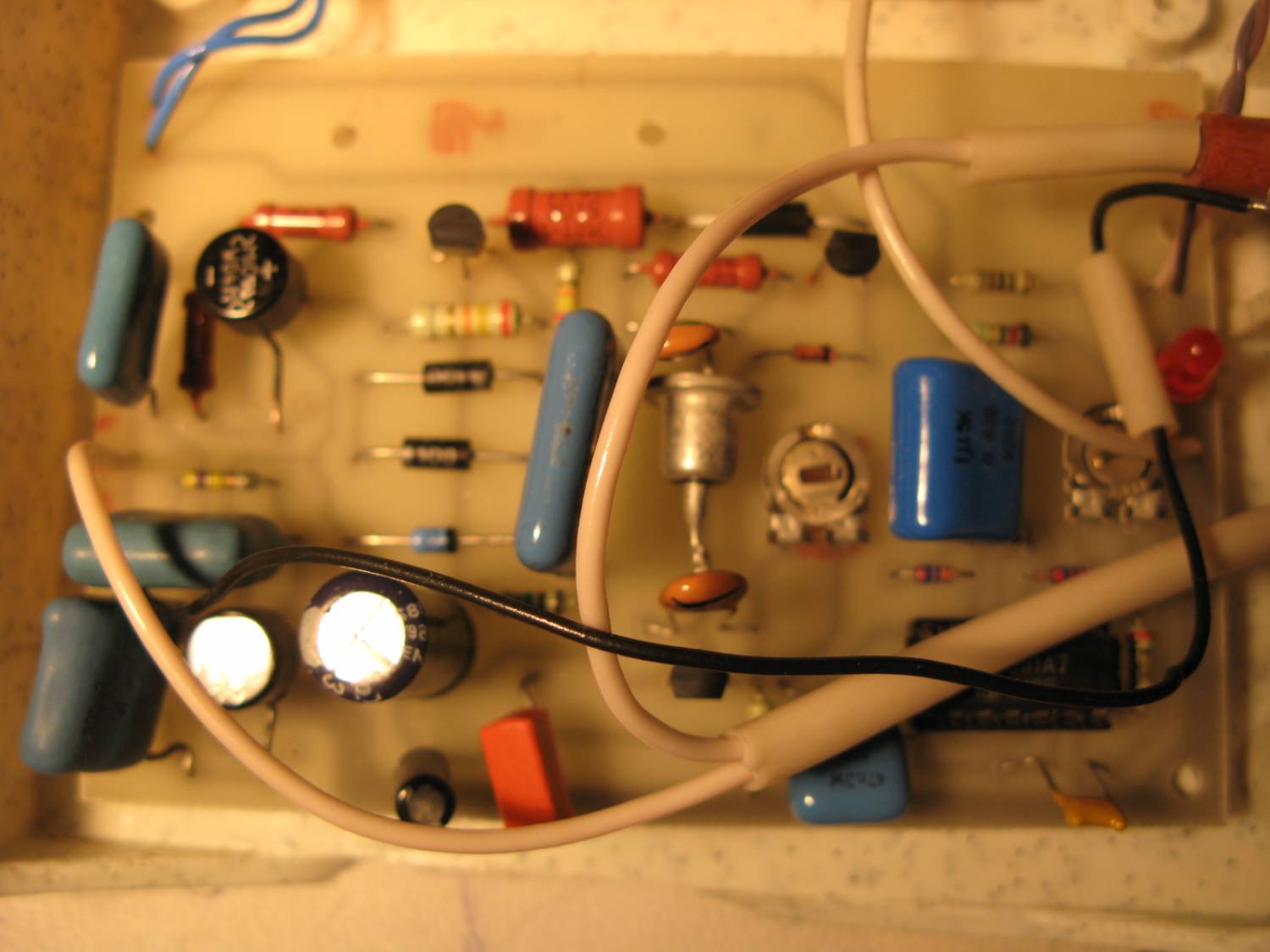

Перейдём к конструкции:
В приборе применены детали:
Транзисторы:
КТ339АМ…………………….3 шт.;
Конденсаторы:
200нФ………………………..2 шт.; 150в(керам.)
330нФ………………………..2 шт.; 300в(керам.)
220нФ………………………..1 шт.; 300в(керам.)
100нФ………………………..1 шт.; 300в(керам.)
47нФ………………………….1 шт.; 300в(керам.)
1.5мкФ……………………….1 шт.; 300в(керам.)
1.33мкФ………………………1 шт.; 100в(керам.)
10мкФ………………………..1 шт.; 350в(электрол.)
47мкФ………………………..1 шт.; 25в(электрол.)
Микросхемы:
К561ЛА7……………………..1 шт.; КМОП
Диоды:
КД411БМ……………………..1 шт.;
ZY100…………………………2 шт.;
BZX85C……………………….1 шт.;
(стабилитрон)КС515(Г)…….1 шт.;
КД521А……………………….2 шт.;
КД105Б……………………….1 шт.;
КД243А……………………….1 шт.;
WO4M…………………………2 шт.; Диодный мост
Резисторы:
24кОм…………………………2 шт.;
510 Ом………………………..1 шт.;
51 Ом………………………….2 шт.;
20кОм…………………………1 шт.;
270кОм………………………..2 шт.;
200кОм………………………..1 шт.;
1мОм…………………………..1 шт.;
34кОм………………………….1 шт.;
1кОм……………………………1 шт.;
10 Ом…………………………..1 шт.;
120 Ом…………………………1 шт.;
4.7кОм…………………………1 шт.; Подстроечный
47кОм………………………….1 шт.; Подстроечный
2.2мОм…………………………1 шт.; Подстроечный
Дополнительно:
Трансформатор строчной…..1 шт.; ТВС 90 П4
Предохранитель………………1 шт.; 1 Ампер
Светодиод……………………..2 шт.; Красный
А вот и сама схема устройства:
Не забываем про цоколёвку транзисторов КТ339АМ:
Спасибо за внимание! Автор: Костюков Константин (Radiofox)
