Всем мастерам привет. Хочу рассказать о моем настольном сверлильном станке, который сделал для сверления печатных плат. Конструкция не сложная и такой станочек сможет повторить любой желающий. В основе станка используется шасси от компьютерного CD привода. Для изготовления такого станка, нам понадобиться три ДСП панели, шасси от дисковода, двигатель постоянного тока и блок питания. Вот так станок выглядит с боку:
Поддерживается вся система пружинкой от авторучки.
Блок питания выполнен на советском трансформаторе и диодном мосте. Всё это дело расположено сзади станка.
Хочу обратить ваше внимание на один момент. Чем шире вы сделаете зазор между боковыми стенками, тем шире платы вы сможете сверлить. Иначе платы не поместятся.
Также можно сделать подсветку, чтобы лучше было видно где сверлить отверстия. Для этого взял три светодиода.

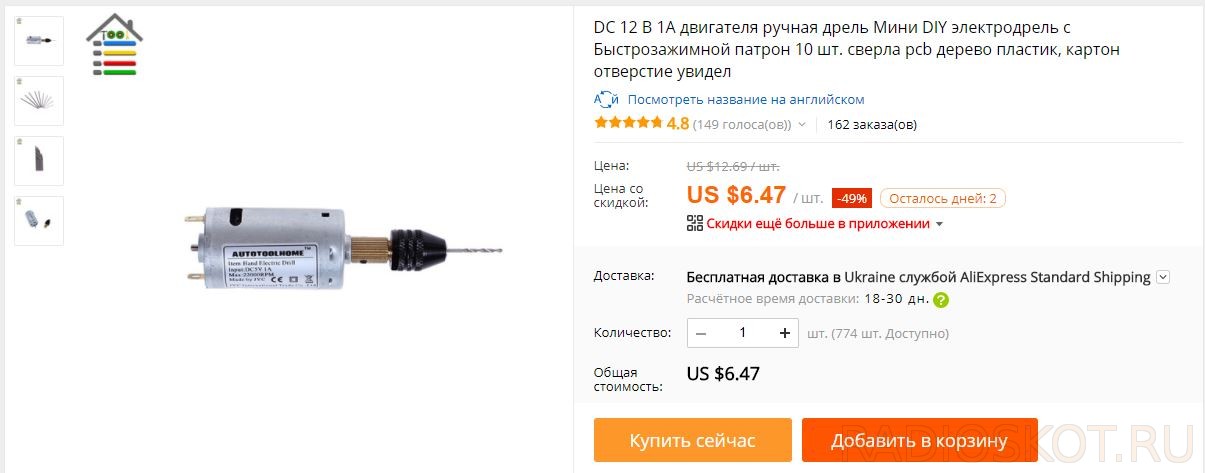

Прикрепить двигатель к шасси можно разными способами. Я это сделал с помощью пластиковой стяжки. Сам двигатель с патроном можно заказать в Китае за достаточно небольшую сумму – 6,47 USD.
Также советую вам заказать комплект сверл для сверления печатных плат.
Я себе заказал, жду, когда придут. Всем удачи!
