Доброго времени суток! Сегодня речь пойдёт о маломощном усилителе звука. Конструкция достаточно проста и думаю, проблемы с ней не возникнут. Схема выполнена на микросхеме TDA7056 и содержит всего несколько деталей. Из-за крайней простоты печатную плату можно не делать — спаять на проводах. Нам понадобятся такие детали как:
- Микросхема TDA7056
- Конденсаторы 0.47 мкФ и 0.1 мкФ
- Конденсатор электролитический 470 мкФ 16 Вольт.
- Резистор 6.8 кОм
Печатная плата и расположение деталей:

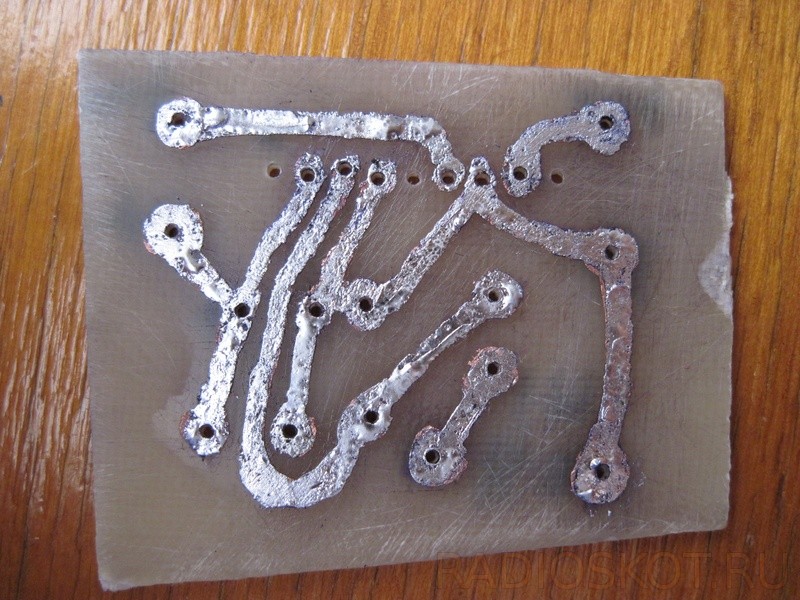

Дорожки рисуем несмывающимся маркером,просверливаем отверстия, травим и получаем плату:
Далее впаиваем детали согласно схемы.
Также впаиваем провода на динамик, мини джек и питание. Если при включении не работает, значит что-то неправильно впаяно, ну или неисправная деталь. У меня заработало с первого раза.
В итоге получаем усилитель, который можно использовать в качестве усиления звука от мп3 плеера или смартфона. Всем удачи, до новых встреч в блоге — Кирилл.
