Этот небольшой, но мощный транзисторный усилитель на 100 Вт RMS с очень низким уровнем искажений, около 0,015%, называется Mini Strong. УМЗЧ создан с целью улучшения качества звучания аудиотехники на замену интегральных микросхем, которые в большинстве случаев имеют гармонические искажения 10%. Он работает с симметричным напряжением от 35 до 42 вольт, в том же диапазоне, что и микросхемы, такие как TDA7294, LM3886, STK и многие другие, что позволяет легко заменить их платой УНЧ Mini Strong.

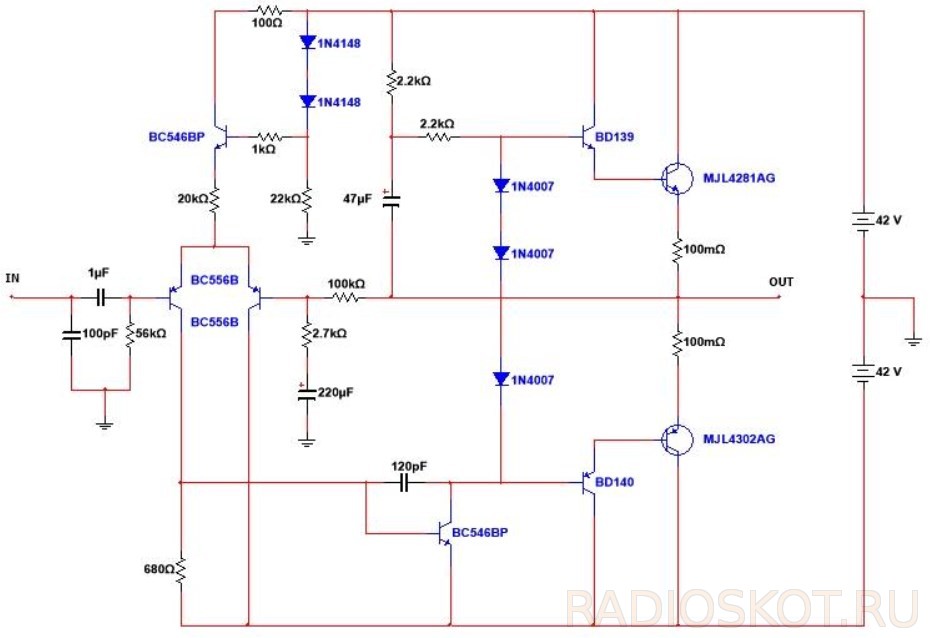

Электрическая схема Mini Strong
В высоковольтной версии используются транзисторы 2N5551 и 2N5401, что позволяет подавать напряжение до 60 В.

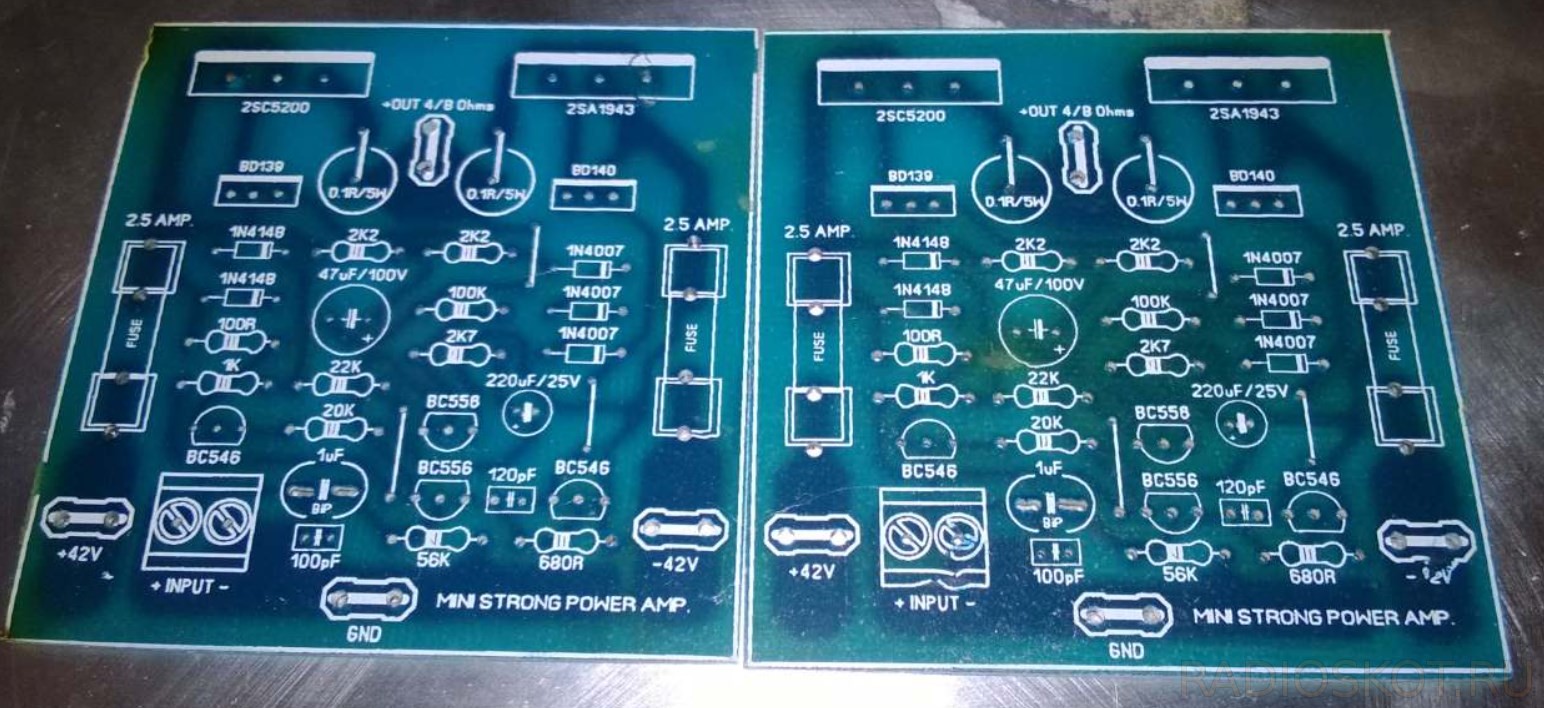

Он обеспечивает стабильную и безопасную работу, и является отличным проектом для новичков, так как вообще не требует регулировки режимов. Схему собирало уже много человек и при безошибочном монтаже всё работает превосходно.

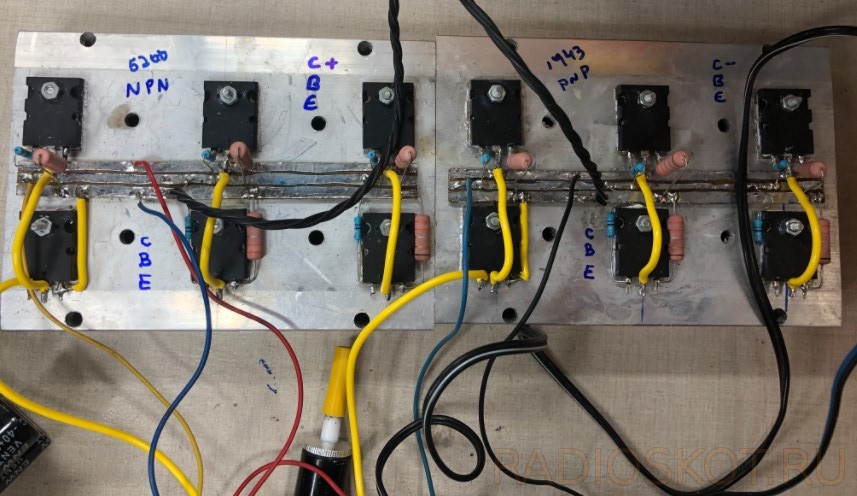

Сборка в другом исполнении:
Согласно отзывам, этот усилитель реально на 100 Вт и звучание заметно лучше TDA-шного. Резисторы заменяли 0.1R 5W на 0.47R 5W, транзисторы использовались 2SC5200 и 2SA1943, TIP41C и TIP42C, MJE350 и MJE340.
Транзисторы можно вывести на отдельный радиатор или прикрутить через изоляторы к металлическому корпусу прибора.
