Получение небольшого, в пределах 1-3 вольта, напряжения высокой мощности, является некоторой проблемой. А это актуально, так как многие устройства имеют как раз такое батареечное питание с высоким током потребления. И простыми параметрическими стабилизаторами не получить, допустим 1 вольт при токе 3 ампера. Предлагается использовать импульсный — на микросхеме LTM4623, представляющей из себя ультратонкий 20-вольтовый, 3 A DC-DC регулятор.
Особенности микросхемы
- Широкий диапазон входного напряжения: 4V до 20V
- Входное напряжение минимум 2.4 В
- Выходное напряжение от 0.6 до 5.5 В
- Выходной ток до 3 A
- Напряжение ошибки ±1.5% максимум
- Низкий EMI EN55022, класс B
- Доступна внешняя частота синхронизации
- Многофазных операции
- Отслеживание выходного напряжения
- Дискретный режим
- Защита от перенапряжения, перегрузки по току и перегрева
- Ультратонкий корпус 6 × 6 × 1.82 мм LGA пакет

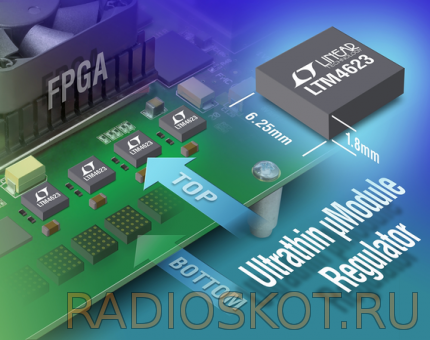

LTM®4623-это полный 3 A, не требующий дополнительных транзисторов, понижающий регулятор в маленьком тонком корпусе 6.25 × 6,25 × 1.82 мм. Включенный в чип контроллер, силовые полевые транзисторы, дроссель и вспомогательные компоненты, позволяют создать сверхминиатюрную схему.
Входной диапазон напряжения от 4 до 20 В. Микросхема LTM4623 поддерживает диапазон выходного напряжения от 0.6 до 5.5 вольт, который можно установить всего лишь с помощью одного внешнего резистора. Его высокая эффективность обеспечивает непрерывный выходной ток 3A.

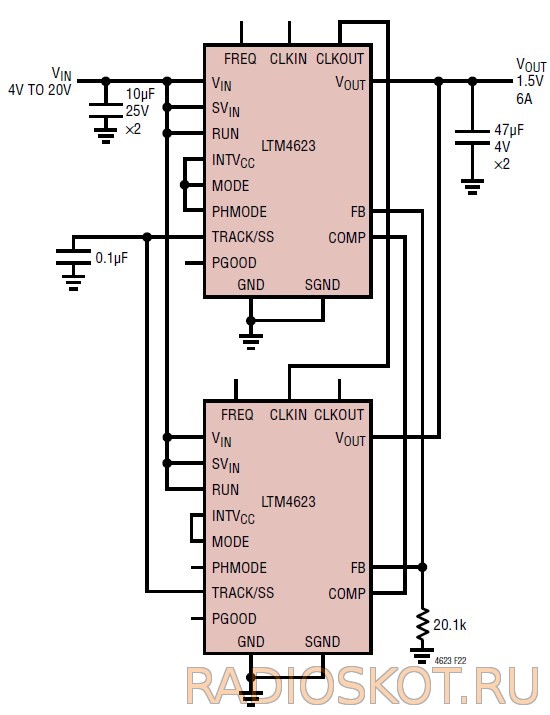

А если нужен ещё больший ток — можно соединить две микросхемы как показано на принципиальной схеме далее, увеличив его до 6 ампер.
Защита от замыкания, перенапряжения, перегрузки по току и защита от перегрева делает устройство идеальным для использования в PCIe, платах телекоммуникации, передачи данных, сетевого и промышленного оборудования. Подробности читайте в datasheet.
