На днях в своих огромных завалах я нашел счетчик ватт-часов активной энергии переменного тока статический «Меркурий 200». Короче говоря, счетчик электричества. Как вы поняли из названия он не совсем обычный. Ниже я перечислил технические характеристики Меркурия и не только. А вот фотка самого счетчика. Внешне он очень даже красивый цифровой экран, необычный корпус, красота… Ближе к делу.
Что было в коробке, спросите вы? А в ней было:
-Сам счетчик;
-Руководство;
-Паспорт;
-И квитанция;
-Коробка.
Устройство и работа счетчика.
Конструктивно счетчик состоит из следующих узлов:
-корпуса (основания корпуса, крышки корпуса, крышки зажимов);
-контактной колодки с датчиком тока (шунт);
-печатной платы модуля электронного;
-толкателей кнопок управления индикацией на корпусе счетчика.
На печатной плате находятся:
-микросхема-усилитель сигналов;
-блок питания;
-микроконтроллер (МК);
-энергозависимое запоминающее устройства;
-элемент резервного питания;
-микросхема драйвера интерфейса;
-PLC-модем;
-элементы оптронных развязок.

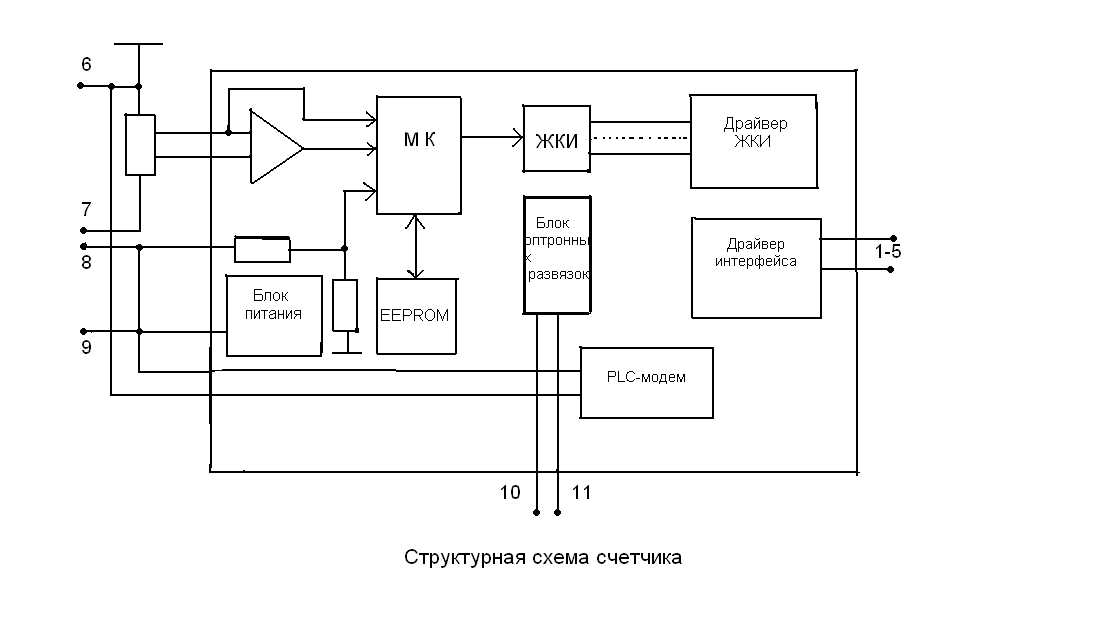

Структурная схема внизу.
Основные сведения.
Счетчик «Меркурий 200» однофазный непосредственного включения, со встроенным микроконтроллером и телеметрическим выходом, предназначен для учета электрической активной энергии переменного тока частотой 50 Гц двухпроводных сетях. Вот такая штука.
В таблице ниже приведены модификации выпускаемых счетчиков.
Модификации счетчиков Дополнительные функции
Меркурий 200.02 ( R ) Интерфейс CAN (RS- 485)
(У меня этот)
Меркурий 200.04 ( M ) Отключение нагрузки
интерфейс CAN
PLC- модем (PLC-модем с расширенными
функциями)
Меркурий 200.05 Отключение нагрузки
интерфейс RS-485
PLC-модем
Технические характеристики.
• Базовое значение тока-5 А.
Максимальное значение тока-60 А.
• Номинальное значение напряжение-239В.
• Частота сети (50+-1) Гц.
• Активная и полная мощность, потребляемая цепью напряжение счетчика, при номинальных напряжении и частоте и нормальной температуре не должны превышать 2 Вт и 10 B A соответственно.
В счетчике с PLC-модемом активная и полная мощность не должны превышать 3 Вт и 30 B A соответственно.
• Полная мощность, потребляемая цепью тока счетчика, при базовом токе, номинальной частоте и нормальной температуре не должна превышать 2,5 B A.
• Стартовый ток (чувствительность)
Счетчик начинает регистрировать показания при значении тока 20 мА для счетчика класса 1 и 25 мА для счетчика класса точности 2, при коэффициенте мощности, равном единице.
• В счетчике функционирует импульсный выход основного передающего устройства. При переключении счетчика в режим этот выход функционирует как поверочный. Переключение телеметрия/поверка осуществляется по команде интерфейса.
• Постоянная (передаточное число) счетчика соответствует -5000 имп/кВт ч, или 10000имп/кВт ч.
• В состоянии «замкнуто» сопротивление выходной цепи передающего устройства не превышает 200 Ом. В состоянии «разомкнуто» — не менее 50 кОм.
Предельно допустимое значение тока, которое выдерживает выходная цепь передающего устройства в состоянии «замкнуто», не превышает 30 мА.
Предельно допустимое значение напряжение на выходных зажимах передающего устройства в состоянии «разомкнуто» не менее 24 В.
• Счетчик устойчив к провалам и кратковременным прерываниям напряжения.
Конструктивные параметры счетчика:
-масса не более 0,6 кг;
-габаритные размеры 156x138x58 мм.
Всем спасибо! С вами был: Эксцентриситет012
