Вечер добрый. Хотел предложить еще одну мной переработанную схему SE (однотактный) усилителя на 7-8 Wt. В данной схеме самая важная деталь — выходной трансформатор. Можно сделать самому исходя из: 5-7.5 кОм R первой (анодной) обмотки, вторичная обмотка на 4-6 Ом Акустику … ну и железо трансформатора (не важно — ТОР или Ш образ.) должно удовлетворять требованию выходной мощности на 10 Wt. звука то есть железо или кольцо от 60-70 Wt. трансформатора. Не забываем, выходной транс для SE усилителя должен быть по принципу разомкнутого железа или распиленного ТОРа — защита от токов Фуко.
Прониклись ? 😉 … Если нет опыта и большого желания — лучше заказать намотку данных трансформаторов (на Авито полно предложений — примерно 2000 рублей шт.) или купить готовый ТВЗ 1-9 ЛЮКС (тоже на Авито — примерно 3.5 т.р. шт.) или на худой конец найти советский ТВЗ 1-9 (800-900 р. шт.) (от советского ТВЗ качества и мощи звука не ожидайте — но работать будет не плохо). Короче — как только решите проблему с выходными трансформаторами — считайте усилитель готов 😉
Схема лампового усилителя на 6П9
Сама схема построена на доступной и не дорогой лампе пентоде 6П9 (новая лампа ~50-70 р. шт. ). БП — хотите делайте на кенотроне или диодном мосте … силовой трансформатор любой ТАН на 120-160 Wt. способный выдать требуемое анодное напряжение. Дроссель — от люминесцентных ламп: ~40 Wt., 0.43 A, 1.2 Генри.
Прилагаю справочник по радиолампам в формате DJVU (выложен на Яндекс Диск).

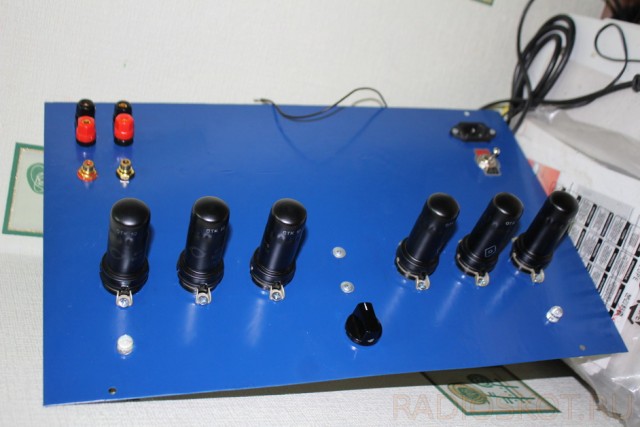

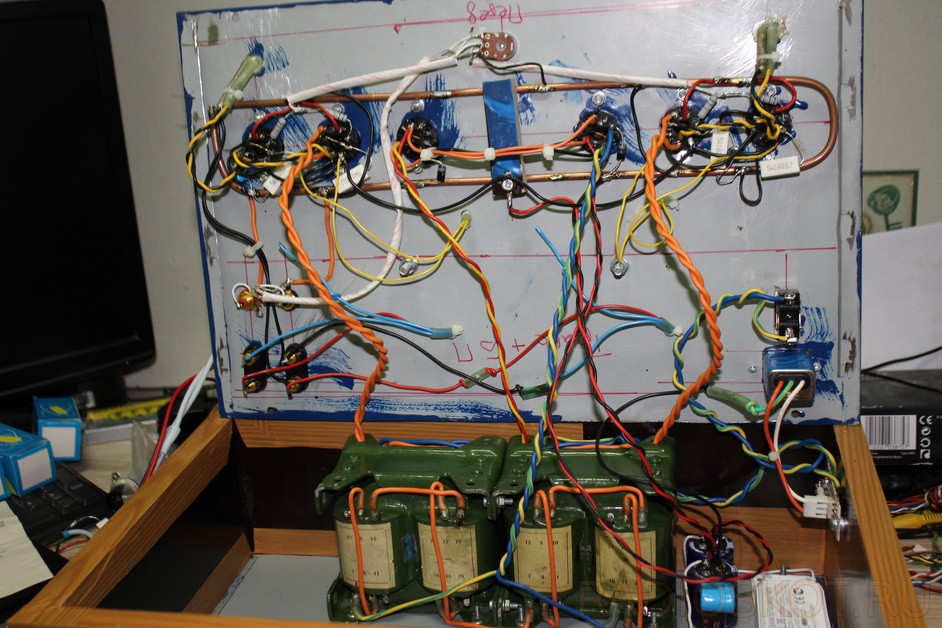

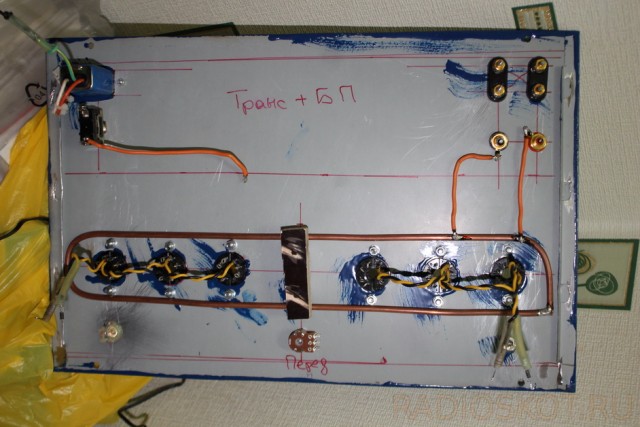

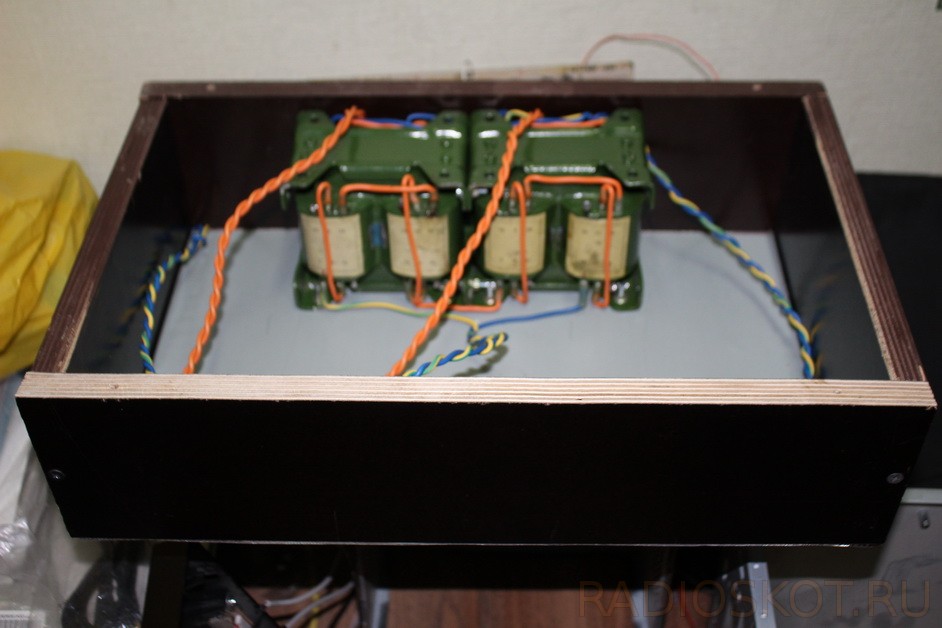

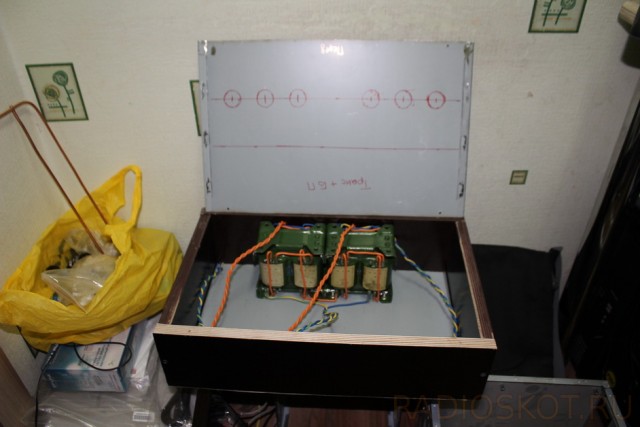

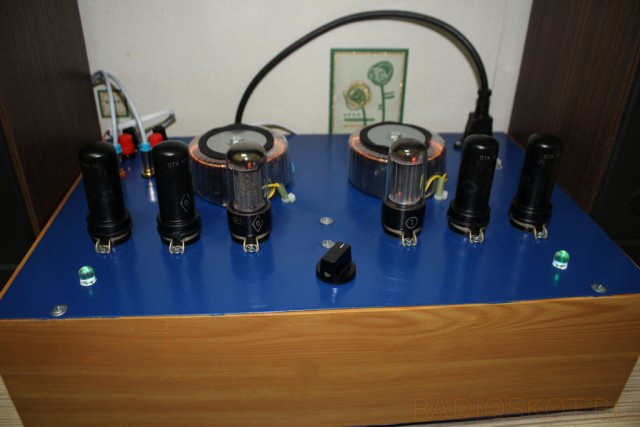

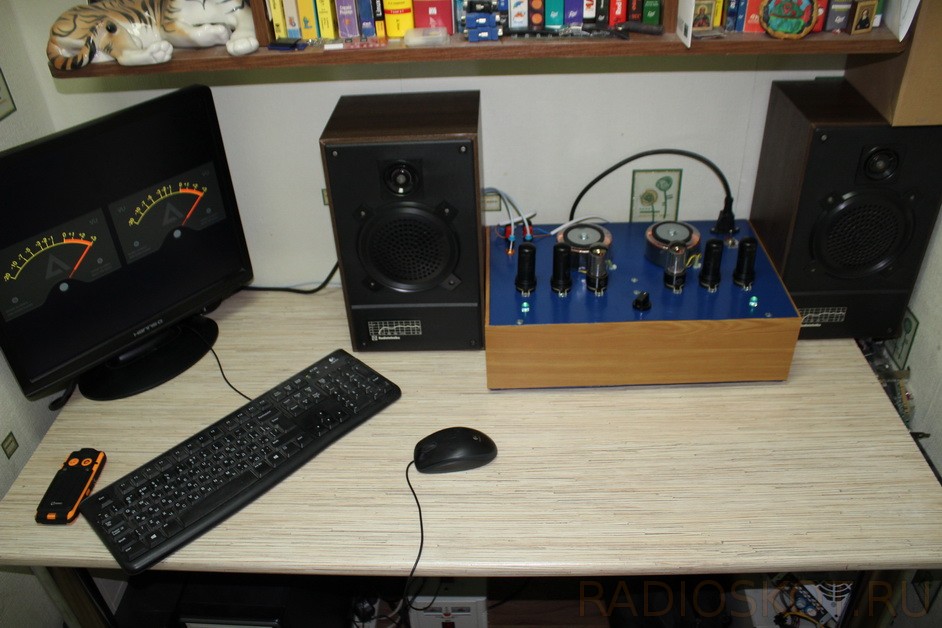

P.S. Сам я юзаю этот усилитель при компьютере с колонками S-30 Radiotehnika … Весьма приличный звук 🙂 Если есть вопросы — пишите. Удачи.
