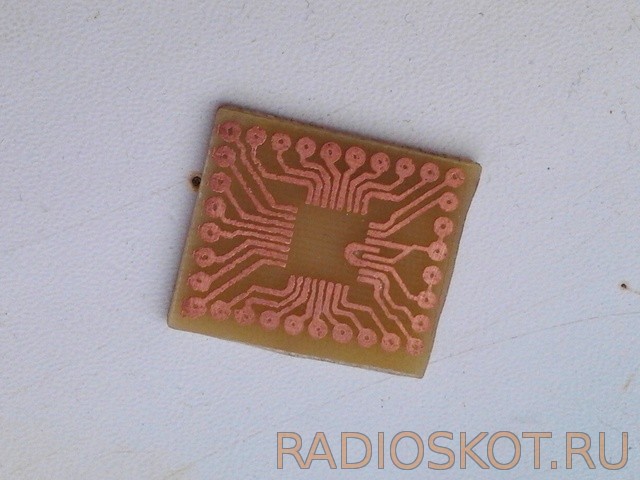

Сегодня мы поговорим о переходнике с микроконтроллера ATmega8-AU в SMD. Этот МК выпускают толька в SMD корпусе с которым тяжело работать. Можно было купить и в DIP корпусе, но в первом варианте дешевле. Вот и родилась у меня идея сделать переходник. Итак, рисуем печатную плату, печатаем, гладим, травим, сверлим, шкурим, покрываем канифолью и лудим. Далее примериваем штырьки и потом припаиваем. Конечно не забываем проверить на сопли и тому подобные баги. Если все хорошо припаиваем саму микросхему. Проверяем, подключаем к программатору и если все хорошо — зашиваем программу и наслаждаемся работой устройства. Если будут, какие-то проблемы — ещё раз проверяем на сопли, правильно ли вы впаяли, МК на обрыв дорожек, на работоспособность самого контроллера. У меня заработало сразу и чем не Ardino. Дальше всё показано на фото — весь процесс изготовления переходника:
А вот куда пошла эта микросхема. Всем удачи, с вами был KALYAN.SUPER.BOS
