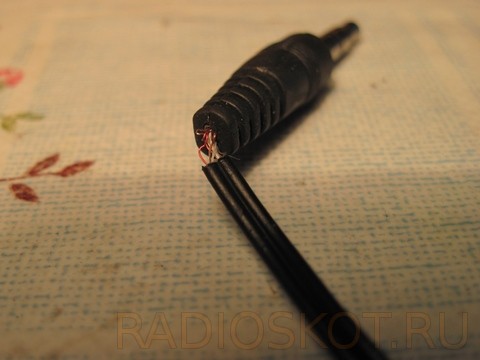

Всем привет! В этой статье я расскажу о том, как отремонтировать стандартный штекер-миниджек 3,5 мм на наушниках. Если у вас сломались наушники, то не спешите их выбрасывать. Сначала нужно убедиться, что причина в миниджеке. На моих наушниках это заметно сразу. Правда бывает что с виду штекер совершенно исправен, тогда нужно разобрать сами чашечки (корпус) наушников и подать сигнал прямо на контактные площадки динамиков.

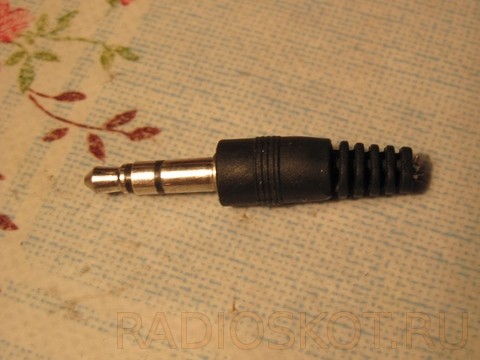

Затем берем и отрезаем миниджек.

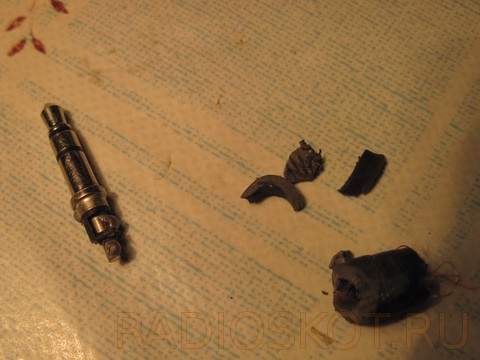

Чтобы добраться до контактов нам нужно ободрать всю резину, которой покрыт миниджек.

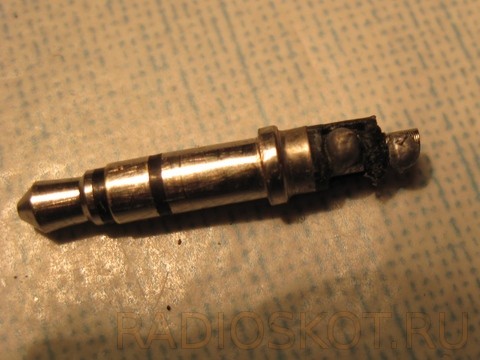

На миниджеке будет три контакта, один общий и 2 канала (левый и правый).

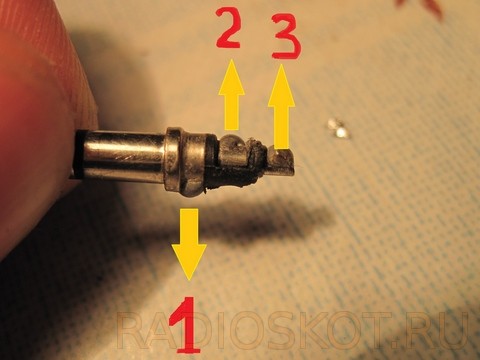

На фото 1 вывод это общий вывод, 2 и 3 — правый и левый.

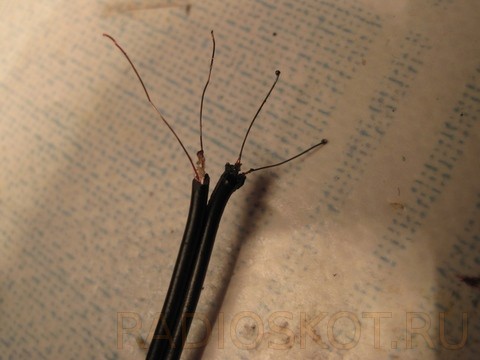

Далее нужно зачистить провода на наушниках и залудить.

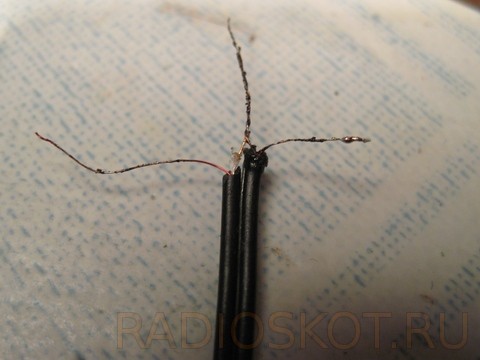

Всего четыре провода, а контактов на штекере три, поэтому нужно два провода от разных наушников соединить в один. это будет – общий, а два остальных правый и левый.

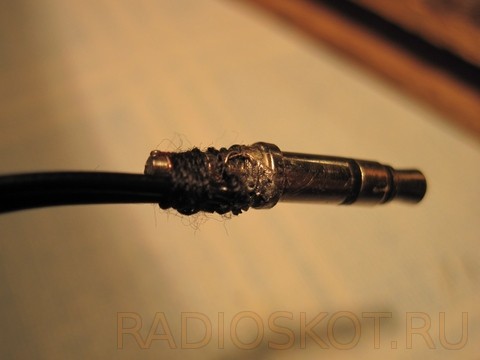

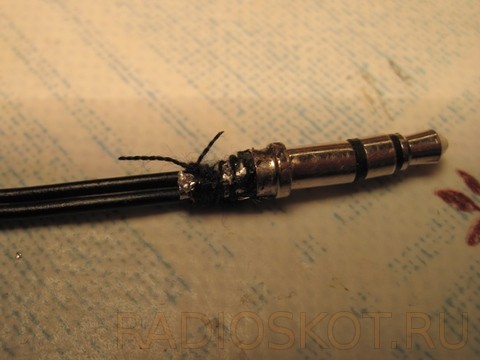

Далее припаиваем провода к миниджеку. Чтобы провода снова не оторвались их нужно зафиксировать. Для этого можно использовать суперклей, но если вы заклеите суперклеем, то в следующий раз уже не отпаяете провода. Поэтому я зафиксировал провода ниткой. Нужно туго намотать нитку на стержень, придавив ей провода.

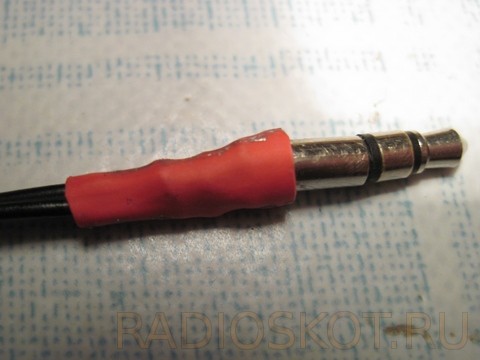

Теперь нужно сверху надеть термоусадочную трубку. Чтобы было крепче, я одел сначала тонкую термоусадочную трубку, а потом толще.
В итоге получаем полностью рабочие наушники.
Так что перед тем, как выбрасывать наушники подумайте, может их можно отремонтировать. Хотя сейчас выпускают и такие наушники, у которых миниджек 3,5 мм не разберешь — тогда отрезаем его и убедившись что сами наушники рабочие — припаиваем новый, качественный металлический. Всем удачи!
