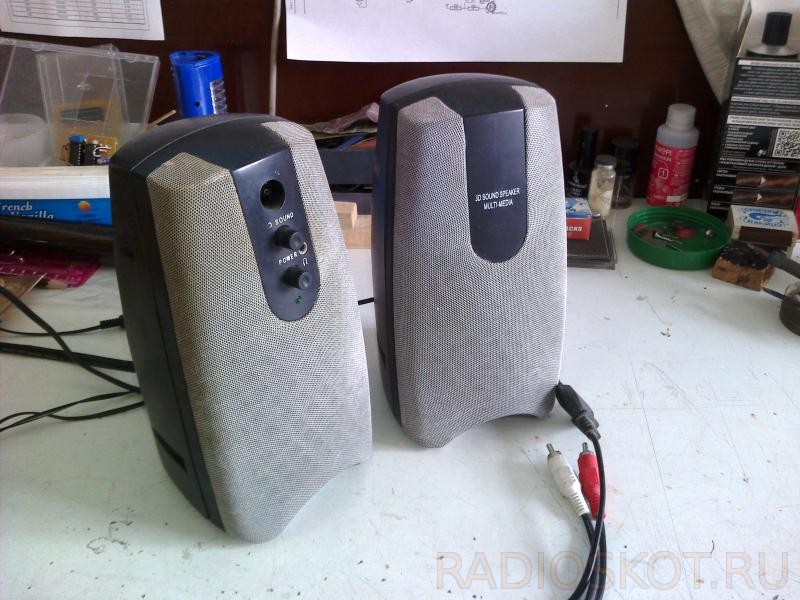

Давно собирался разобрать на запчасти старые китайские колонки ноунеймового производителя. Куплены колонки были лет десять назад и предназначались для компа, однако в силу конструктивных особенностей хрипели, дребезжали, а приобретенные чуть позже наушники окончательно доказали, что колонки не воспроизводят половину частот. После этого они провалялись в шкафу, 3.5-миллиметровый Jack был перепаян на пару RCA и акустика приспособилась под телевизор. Однако звук как был отстойным, так таковым и остался, поэтому довольно скоро колонки снова перекочевали в шкаф, где пылились до настоящего момента. Итак, колонки вынуты, пыль вытерта, первичный осмотр донора произведен.

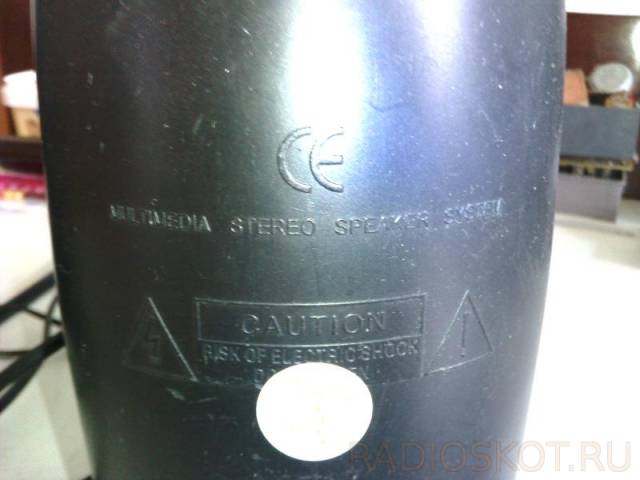

На коробке от акустики значилась мощность 10 Вт (спасибо хоть не 100). Что такое китайские 10 Ватт, мы узнаем чуть позже. Заодно посмотрим, что такое китайское стерео. А пока выкручиваем саморезы. Открываем…

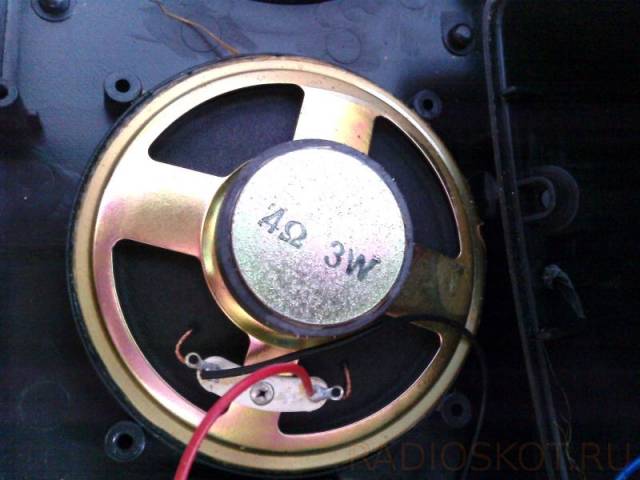

Присматриваемся к динамику… 4 Ом, 3 Ватта.
Заодно откручиваем трансформатор. Никаких обозначений на нем нет, но сомневаюсь, что он вытянет хотя бы полампера. Замерять напряжение и ток на выходе не стал, отложил на потом.

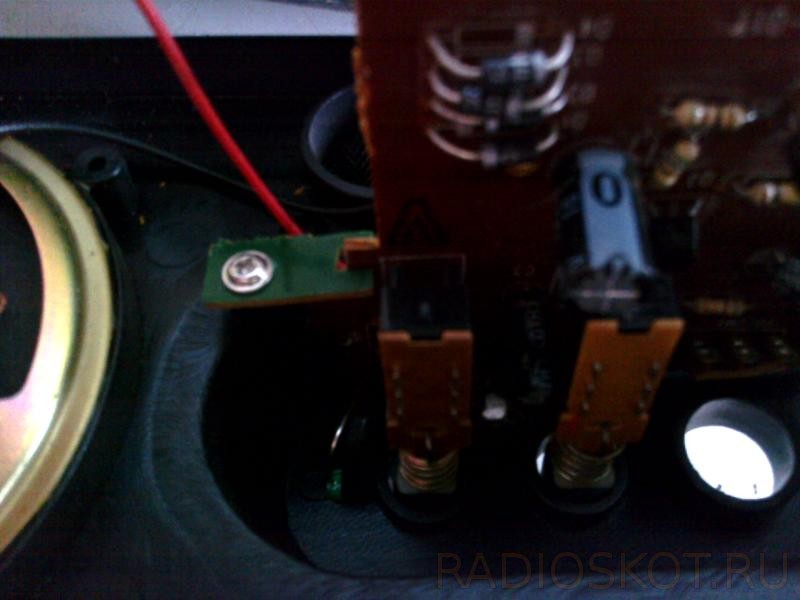

Переходим к плате. Крепится она к корпусу оригинальной конструкцией – кусочком гетинакса и одним-единственным саморезом.
Беглый осмотр платы показывает, почему в этими колонками все было так плохо. Разбираться в схеме было откровенно лень, все равно на детали разбирать, но похоже на простейший усилитель класса AB в самом убогом его исполнении, на трех маломощных транзисторах. Нет, серьезно, S8050, который 1 Ватт-то тянет на пределе!
Особо внимательные заметят, что от разъема для наушников отходит пара проводов. Они тянутся ко второй колонке. Стерео, ага!

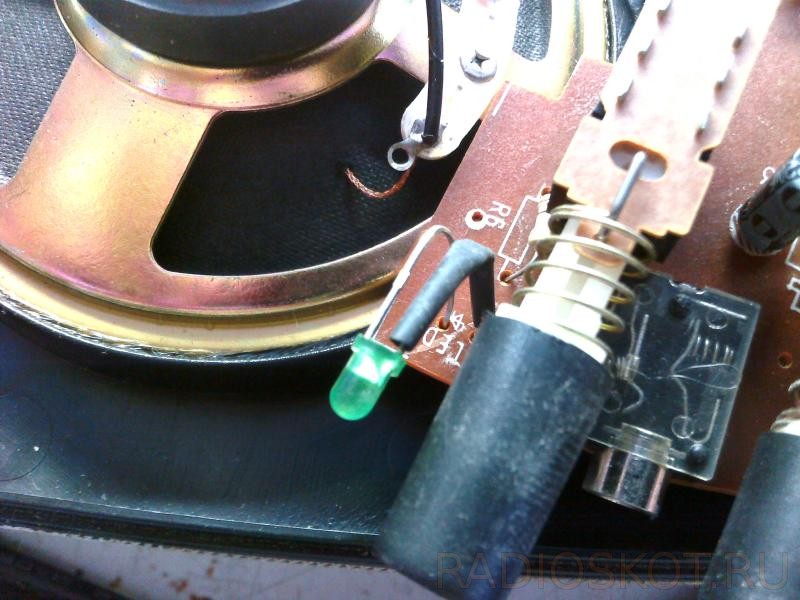

Зато к установке светодиода китайцы подошли со всей ответственностью. Даже термоусадку на один вывод надели.

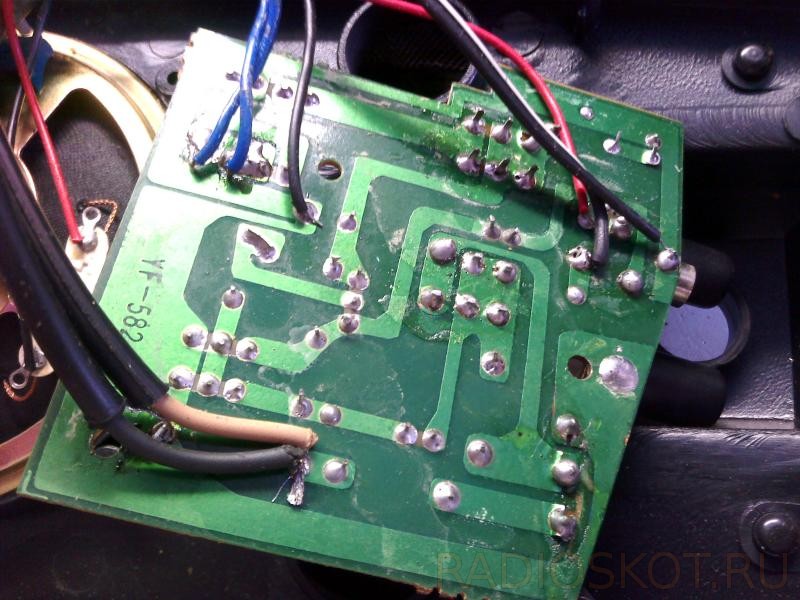

Со стороны дорожек плата выглядит не то, чтобы чудовищно, но как минимум паршивенько. Канифольных пятен производителю показалось мало, поэтому под провода даже отверстия в плате не сверлили, просто припаяли их напрямую к контактным площадкам. Причем медь в тех местах уже начала отслаиваться от гетинакса.

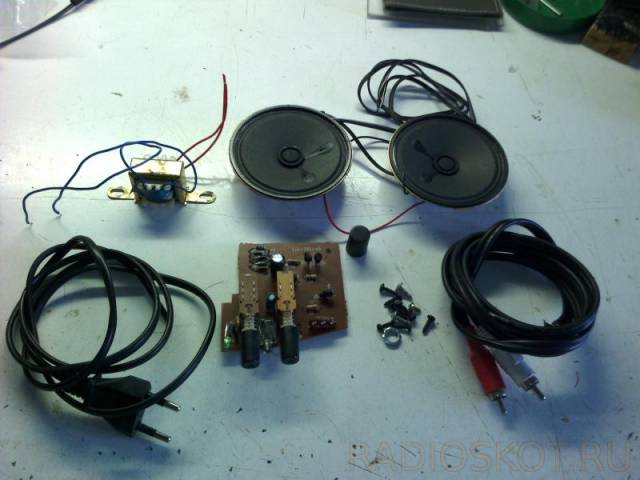

В итоге избавляемся от бренной оболочки и проводим ревизию.
Два динамика, трансформатор, провода с контактами RCA, сетевой шнур, десяток саморезов, гайка и ручка на потенциометр и плата, на которой меня больше всего интересуют два переключателя с фиксацией. Ну, и светодиод с транзисторами, пожалуй (не пропадать же добру). Из всего этого в ближайшем будущем намереваюсь собрать маломощный компьютерный усилитель. Почему-то мне кажется, что звучать он будет куда лучше.
