Зашёл на данный сайт как всегда глянуть на новые схемы, увидел статью по переделке мультиметра и решил сразу же добавить свой опыт. Итак, имеется мультиметр M890F фирмы UNI-T. Служит мне уже более 4 лет, причем на порядок лучше он себя показывает, чем пресловутый DT-832, в плане точности измеряемых величин. Но вот беда, батарейки он кушает буквально пачками, не проходит и 3 месяцев, как нужно отдать 2 доллара за новую крону. А это такие деньги, которые жалко отдавать регулярно за обычную батарейку.
Исходя из данных рассуждений было принято решение вставить в мультик аккумулятор, тем более валялся старый Нокиевский. Всем известно, что на телефонных аккумах нормальное напряжение 3,75-4,2В, что явно мало для мультиметра с 9 вольтовой кроной. В помощь нам приходит не менее пресловутая, чем DT-832, микросхема MC34063, на которой можно собрать как повышающий, так и понижающий преобразователь напряжения.
Итак, берем микросхему, идем на калькулятор для расчета её обвязки (там же можно скачать даташит, при необходимости), травим плату, паяем, и радуемся результату (печатку качаем как всегда внизу). Преобразователь никакой настройки не требует, и работает сразу при подаче питания. При расчетах ставил выходной ток 100 мА, этого для мультика хватит с головой.

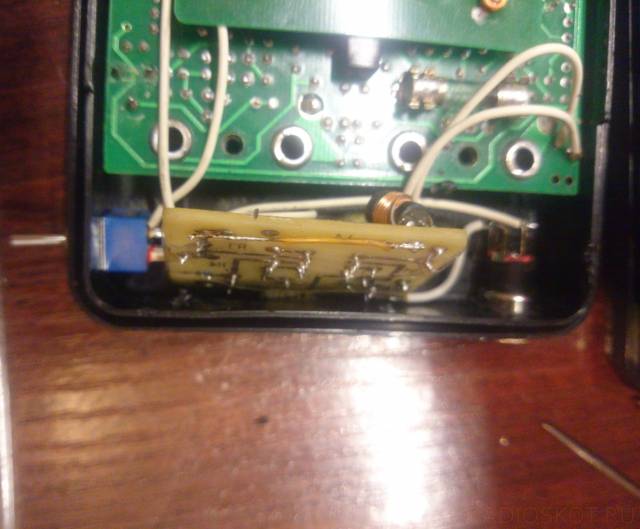

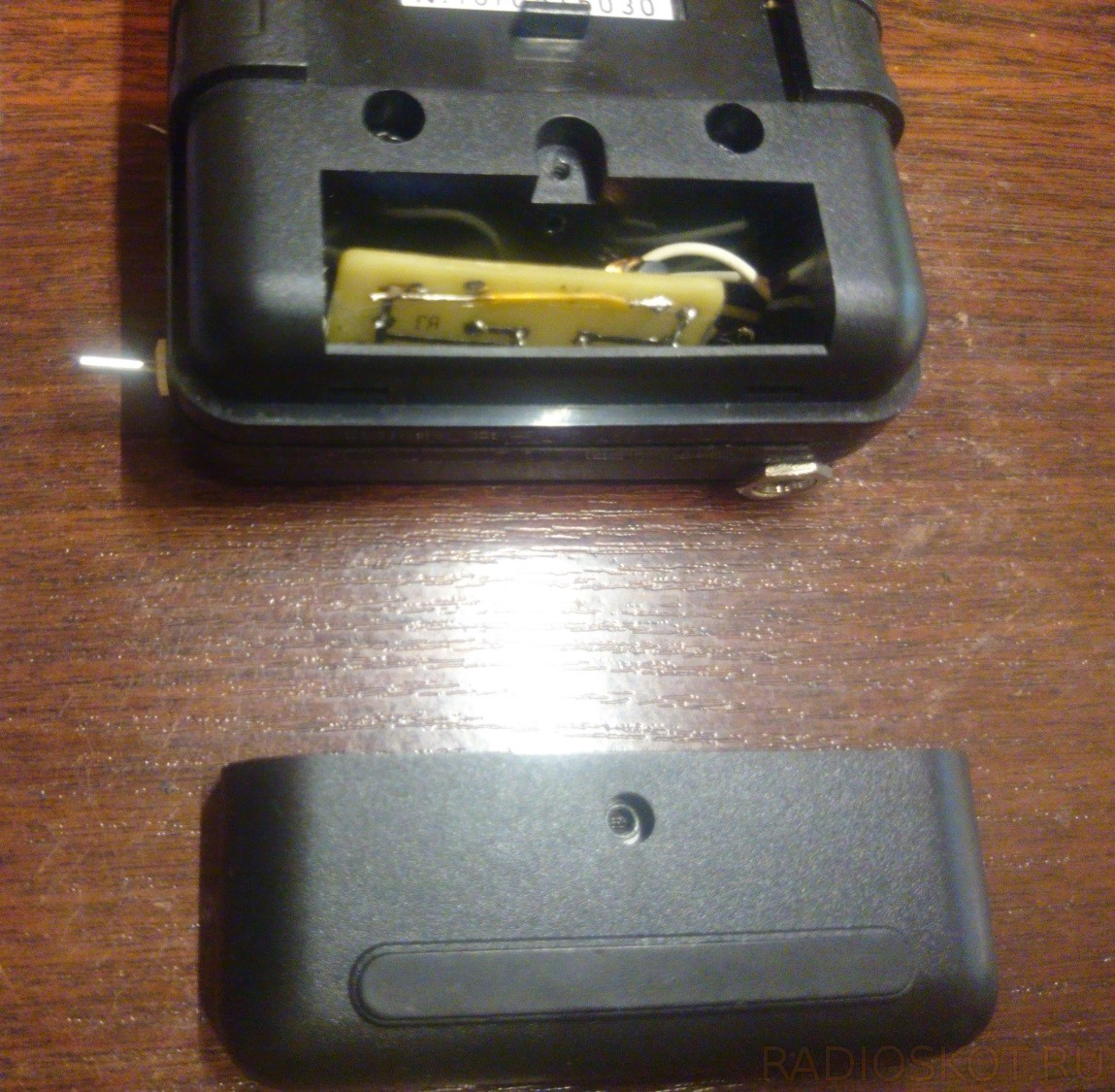

Далее добавляем тумблер в разрыв + от аккумулятора, а так же гнездо для зарядки. Смотрим фото и идем искать старые телефонные аккумы для переделки… Печатка проекта здесь. Автор — Tosik.
