Здравствуйте, сегодня я хочу вам показать на своем примере практическое применение китайского настольного ЧПУ фрезерного станка при изготовлении печатной платы для радиопередатчика. Для начала подобрал нужную схему. В наличии имелись транзисторы s9018, поэтому вся схемы была собрана полностью на них. Для этого был установлен подстроечный резистор, чтобы выбрать рабочую точку транзистора.
Для создания печатной платы был применен ЧПУ фрезерный станок CNC3018.
Процесс изготовления печатной платы

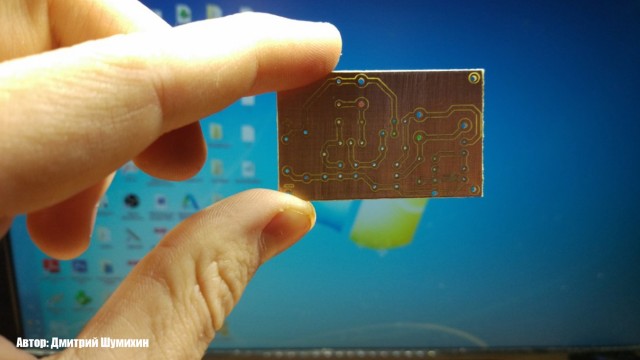

Готовая плата

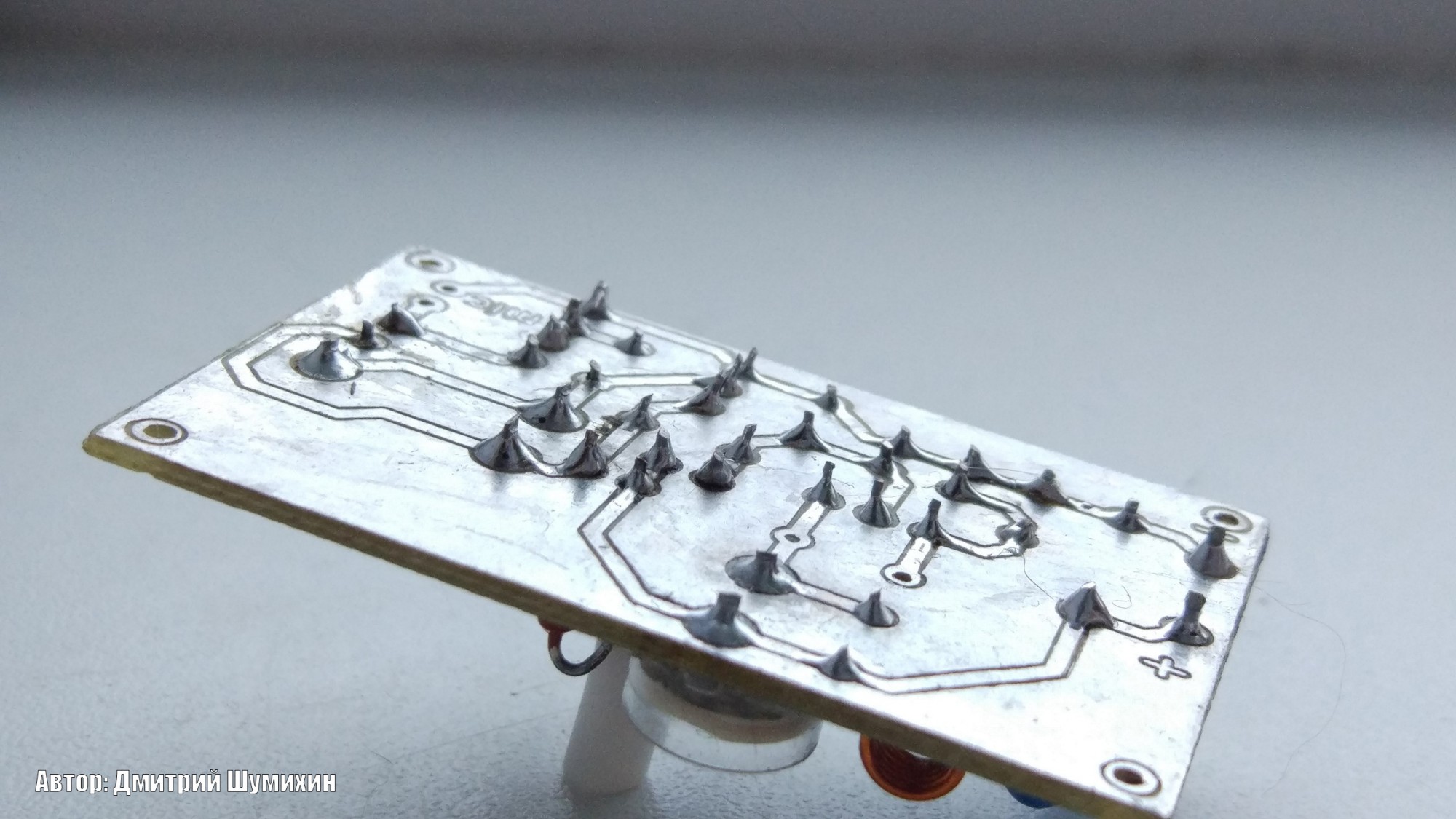

Готовое устройство
После настройки в катушку индуктивности был вставлен кусочек поролона и залит парафином. Печатная плата покрыта защитным лаком Plastiik-71.
