Всем доброго времени суток, начитавшись статей с нашего любимого сайта о LED лампах мне тоже захотелось сварганить что-то свое, так что не долго думая побежал на чердак за сгоревшей экономкой ЛДС лампочкой. Найдя донора, который пожертвовал мне свой пластиковый патрон для высоких и светлых целей, принёс его на разборку в мастерскую. Для нашего светильника нам нужно совсем немного деталей если вы будете паять по такой схеме.

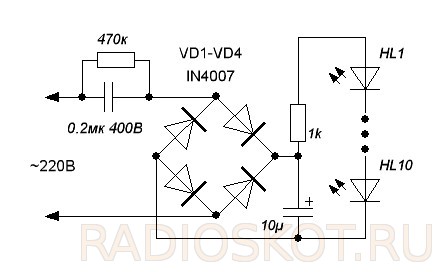

Схема сборки
Список радиокомпонентов
- 1 шт. Резистор 200 ом
- 1 шт. Резистор 100 ом
- 1 шт. Резистор 300 килоом
- 1 шт. Стабилитрон Д814Д
- 4 шт. Диоды выпрямительные 1N4007
- 1 шт. Конденсатор 0.47 микрофарад 400 В
- 1 шт. Конденсатор 10 микрофарад
- 6 шт. Светодиоды подходящего типа

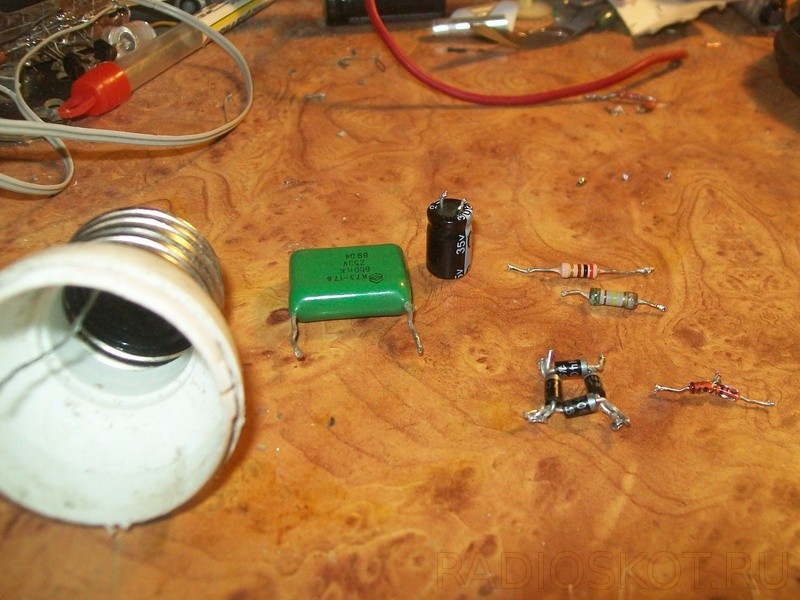

С деталями разобрались. Итак, давайте это все собирать в кучу. И первое, что нужно — это отсоединить цоколь от пластикового корпуса, но осторожно, он нам еще пригодится.

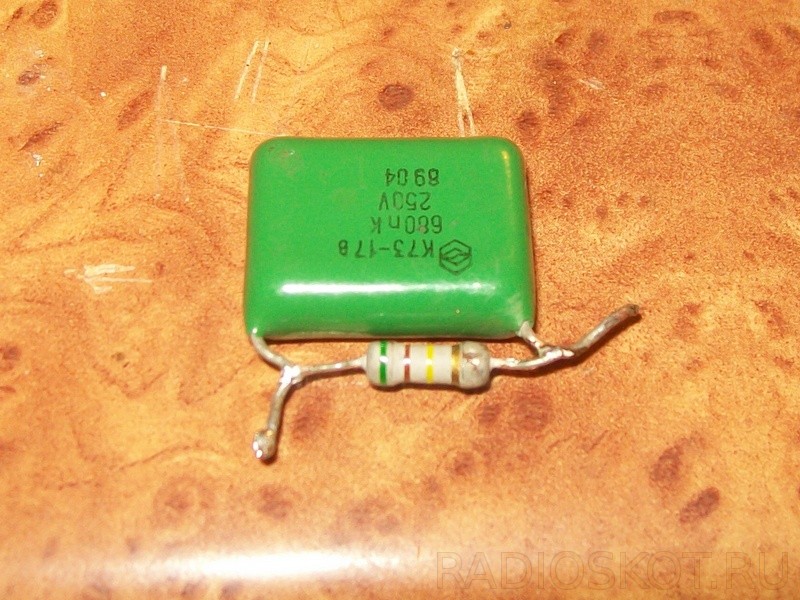

Спаяем между собой диодный мост и стабилитроны. Далее мы к конденсатору припаиваем резистор, как показано на фотографии внизу.

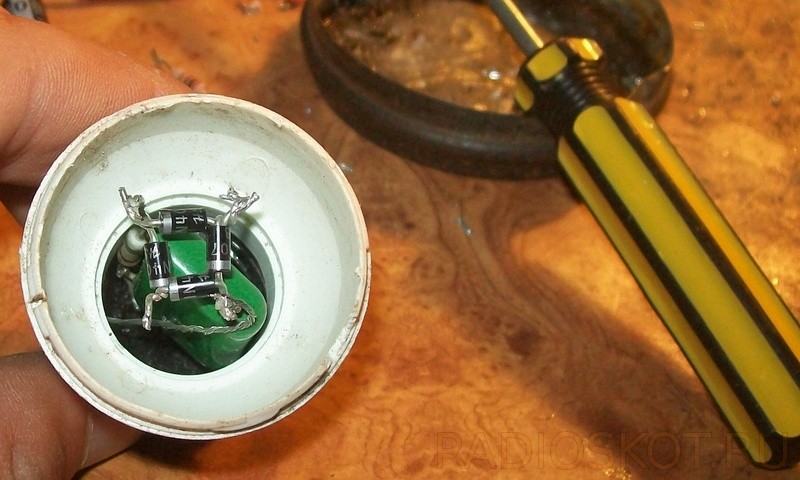

Этот высоковольтный конденсатор и резистор аккуратно припаиваем к цоколю, после чего сверху над конденсатором припаиваем сборку диодного моста, а далее припаиваем все остальные светодиоды — у меня при изготовлении было так.
Для этого проекта отправился в магазин где продавали все к машине — я взял вот такую LED лампу (сборку, матрицу) на шести светодиодах, электрическую схему собрал навесом и она прекрасно работает, всем удачи!
