Всем привет. Приходит время и каждый сталкивается с ремонтом. Так и я столкнулся с ним. Срочно понадобилось изготовить искатель скрытой проводки. Схема была найдена в одном из журналов «Радио» за 97-ой год. Она была описана в статье Е. Стахова «Для поиска скрытой проводки электросети». Вот как она выглядит:
Прибор собран из двух узлов. Первый состоит из операционного усилителя, основой которого является микросхема DA1, второй – из генератора колебаний звуковой частоты. Антенна устройства улавливает наводку от электросети, затем полученный сигнал усиливает усилитель, и светодиод загорается. Этот же выходной сигнал запускает генератор звуковой частоты. Печатная плата дана ниже.

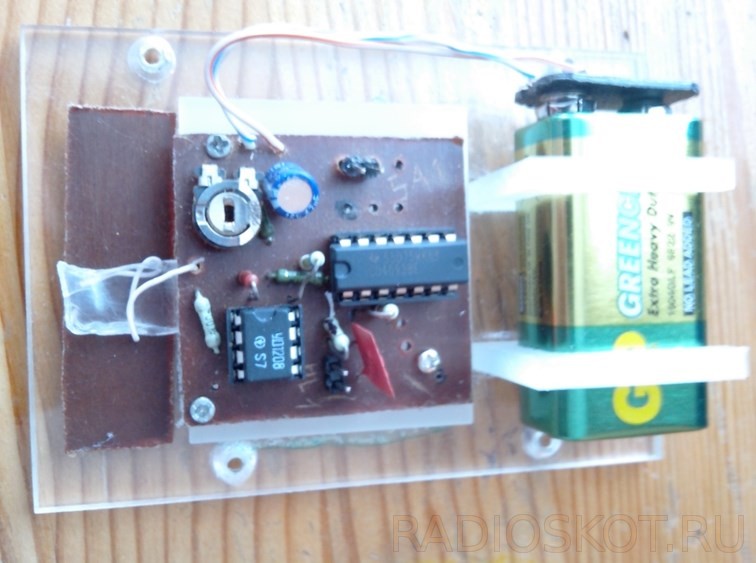

Печатная плата была изменена, так как она разрабатывалась для установки в корпус. Также был заменён подстроечный резистор R2 на 22 кОм, а нижний его вывод соединен с общим через резистор 200 кОм. Ниже пара фотографий готового прибора.
Искатель работает, и ни один провод в процессе ремонта стен не был просверлен. Автор статьи: Стёпыч (radio-fan)
