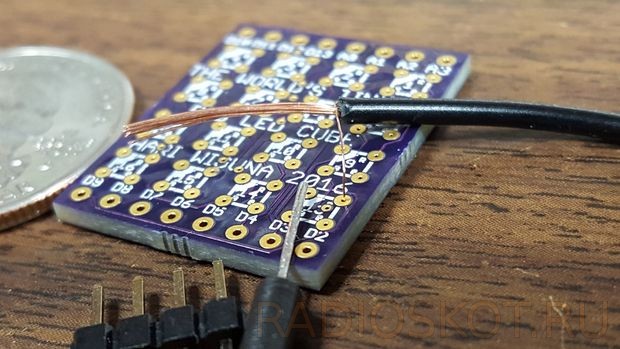

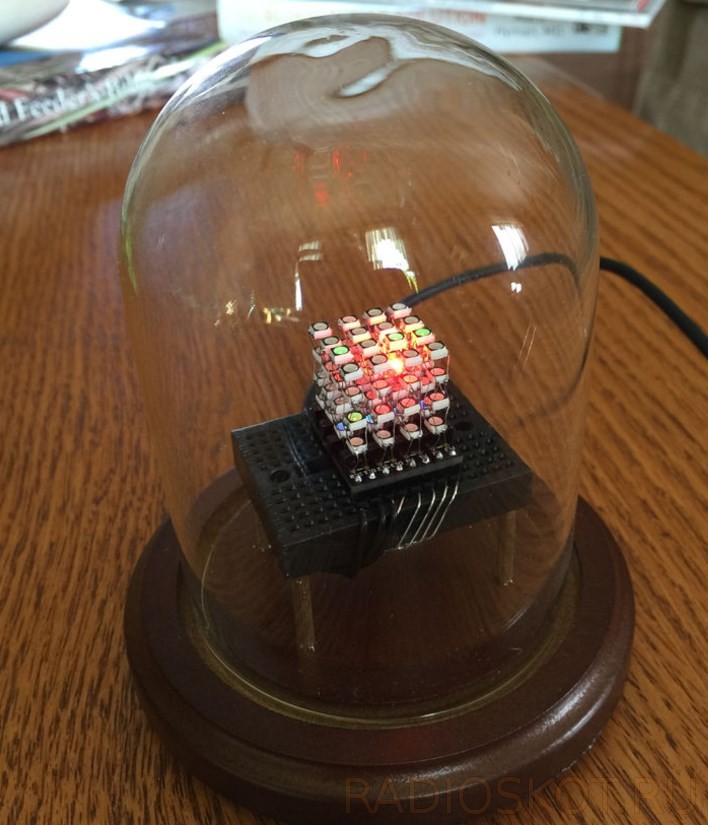

Обычно светодиодные динамические кубы делают из обычных круглых 5 или 3 мм LED элементов, но недавно попался один проект, где использовались миниатюрные планарные светодиоды — получился самый маленький в мире 4х4х4 светодиодный кубик, который можно спрятать под монету. Фактически, светодиодный куб в плане меньше, чем 2,5 квадратных сантиметра. Он использует 64 RGB LED поверхностного монтажа 3.2 x 2.7 мм, на одном кристалле красный+зеленый+синий светодиод.
На чертеже ниже именно те светодиоды, которые использовались в проекте, но вы можете применить любые другие похожие по типу.
Arduino

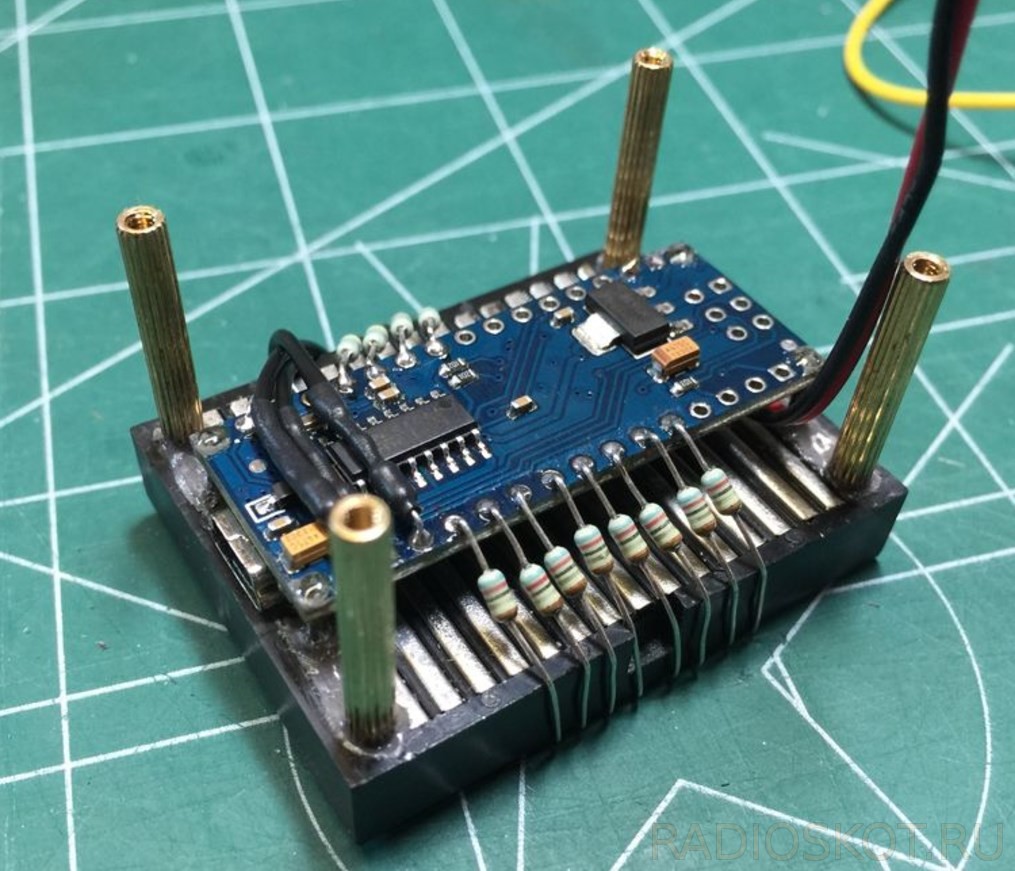

Для управления эффектами использовался клон Ардуино Нано. Однако и большинство других Arduino с 16 или более in/out должны работать.

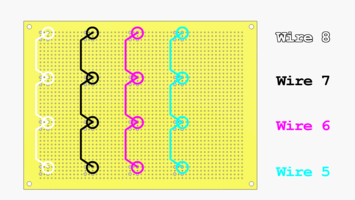

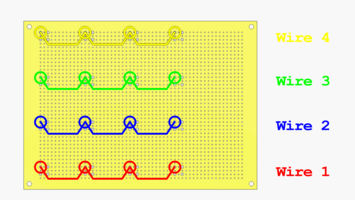

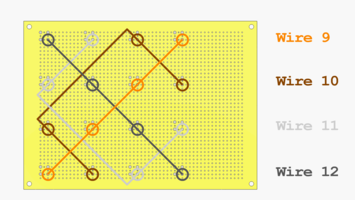

Куб состоит из шестнадцати столбов. Каждый столб состоит из четырех повернутых светодиодов так, что включение любых двух из четырех приведет к включению только одного цвета одного из светодиодов. В Arduino переключение светодиодов так быстро, что глаз думает, что светятся несколько светодиодов сразу.
Этот проект, как впрочем и любой другой, даже 3х3 светодиодный куб, является очень трудоемким, поэтому не поленитесь проверить все светодиоды перед пайкой, чтобы как можно раньше обнаружить и устранить неисправность.

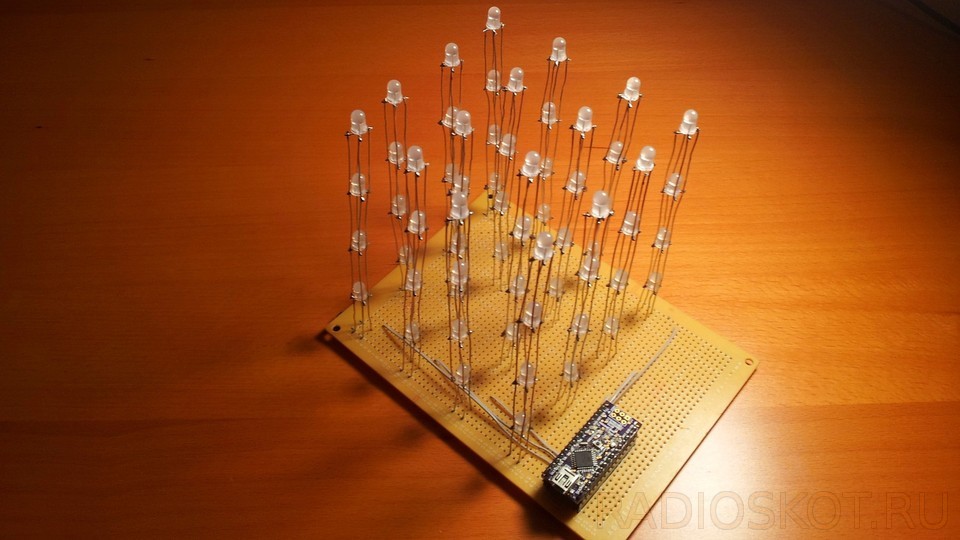

Будет лучше сначала собрать куб на обычных светоизлучающих диодах (на макетной плате) и убедившись в работоспособности перенести на СМД. Файлы проекта в архиве.
Видео работы 4х4 LED кубика
www.instructables.com/id/The-Worlds-Smallest-RGB-LED-Cube
