Сенсорный музыкальный инструмент

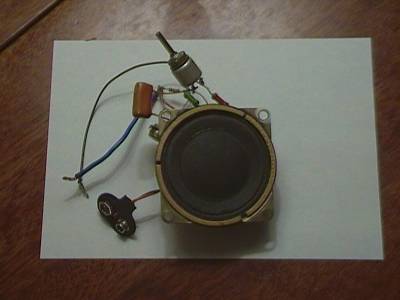

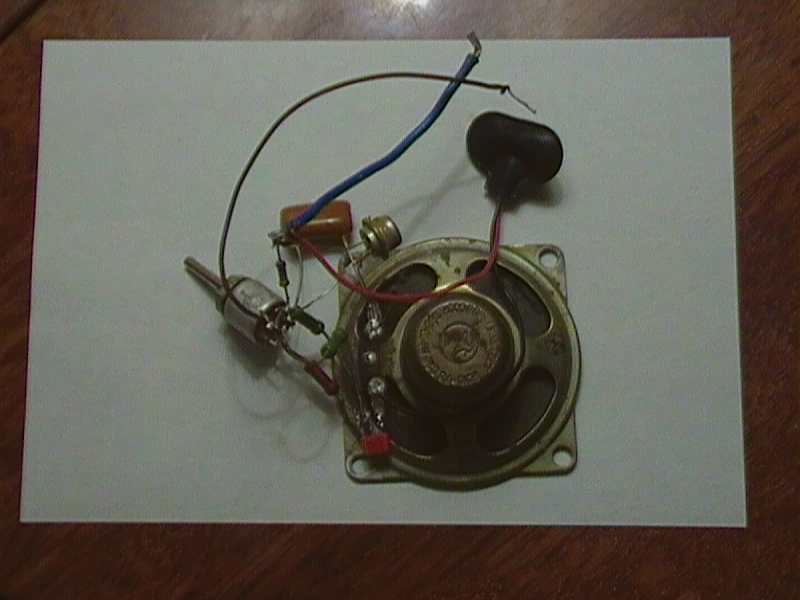

В последнее время я стал собирать конструкции, которые меня не очень удовлетворяли. Мультивибраторы, стробоскопы и триггеры перестали радовать мой глаз. Я решил «оживить» свои последующие конструкции, добавить в них звук. Эта идея вдохновила меня на создание моей первой конструкции со звуком — сенсорный музыкальный инструмент. Вот его фото:
Схема его на удивление простая — всего восемь деталей, не считая батарейки. Вот их список:
Резистор……………………………………………..1,5 кОм;
Резистор……………………………………………..1 кОм;
Резистор……………………………………………..470 Ом;
Резистор……………………………………………..10 кОм, переменный;
Транзистор…………………………………………..КТ315Б;
Транзистор…………………………………………..МП42Б;
Конденсатор………………………………………..100 нФ;
Динамик………………………………………………сопротивлением звук. катушки 8 Ом;

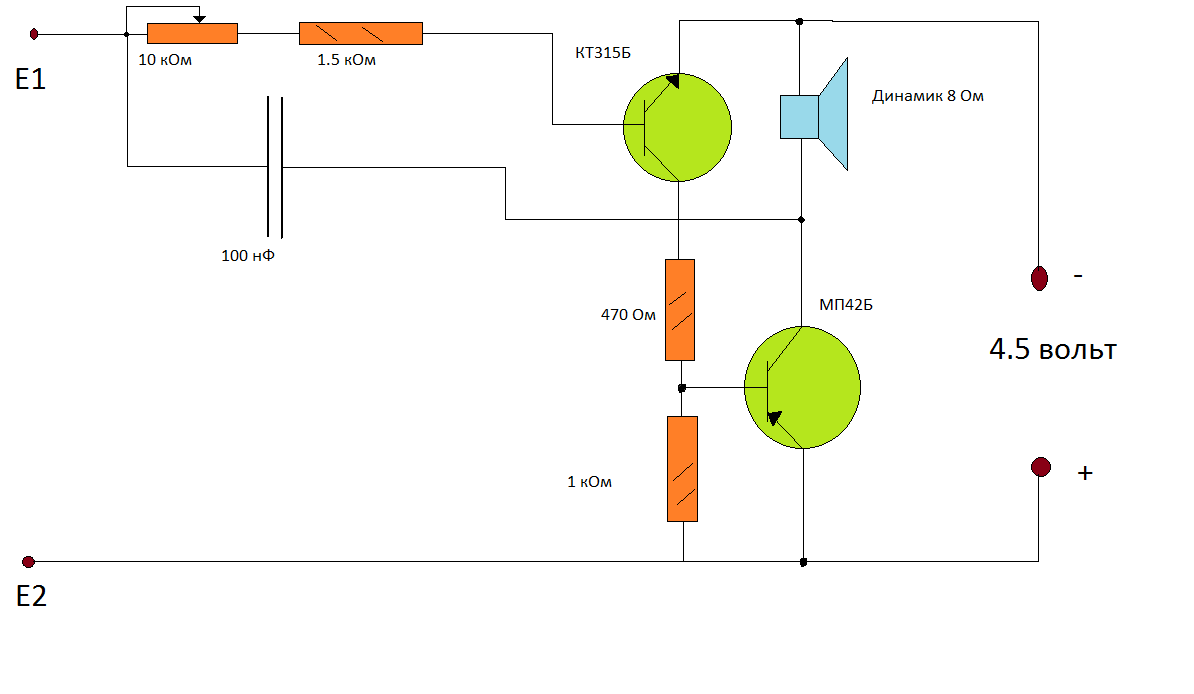

Теперь, перейдём к самой схеме. Она показана на рисунке:
Работает это устройство по такому принципу:
На транзисторах разной структуры собран несимметричный мультивибратор, нагрузкой которого является динамическая головка. В состоянии, показанном на схеме мультивибратор не работает. Звук в катушке, естественно, отсутствует. Но стоит включить между контактами E1 и E2 резистор, как в динамике зазвучит раздастся звук, тональность которого определяется сопротивлением этого резистора. Питание осуществляется от батарейки 4,5 в, но я взял «крону».
«Инструмент» реагирует на сопротивление от 1 мОм и ниже. Играть можно одним пальцем, или двумя руками. В первом варианте сенсоры надо расположить рядом друг с другом, а во втором на расстоянии.
Устройство можно разместить в корпусе, или сделать навесным монтажом, как это сделал я.
Транзистор КТ315Б заменим на любой из этой серии, а МП42Б можно заменить германиевым транзистором ГТ403Б или кремниевым из серии КТ817.
Спасибо! Автор: Костюков Константин
