Недавно мне понадобился усилитель для маленькой колонки, при очень ограниченном бюджете. И как раз под рукой завалялась микросхема tda2003 — то что надо. Принципиальную схему выбрал самую простую, печатную плату не травил вообще, так как схема представляет собой десять деталей. Изучил и отправился на поиски нужных мне деталей, для удобства написал список.
Схема звукового усилителя
Список деталей усилителя
- 2 шт. Конденсатор 0.1 мкФ
- 2 шт. Конденсатор 100 мкФ
- 1 шт. Конденсатор 470 мкФ
- 1 шт. Конденсатор 10 мкФ
- 1 шт. Резистор 1 ом
- 1 шт. Резистор 10 ом
- 1 шт. Резистор 1 ком
- 1 шт. Микросхема tda2003
Как мы видим, на схеме все очень просто, радиодетали есть — приступаем к сборке. Включаем паяльник в розетку давайте паять.

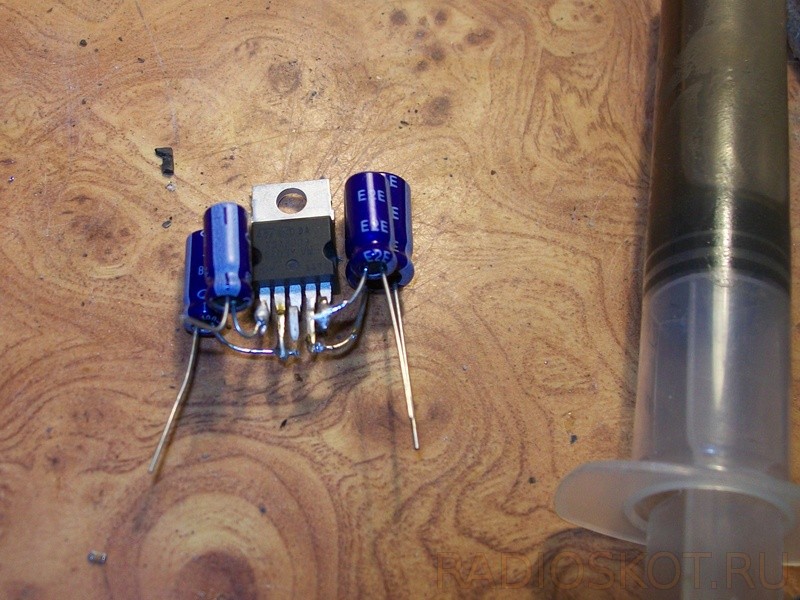

Первое, что мы припаяем, это конденсаторы, соблюдайте полярность на электролитических конденсаторах. Далее припаиваем резисторы и провода.

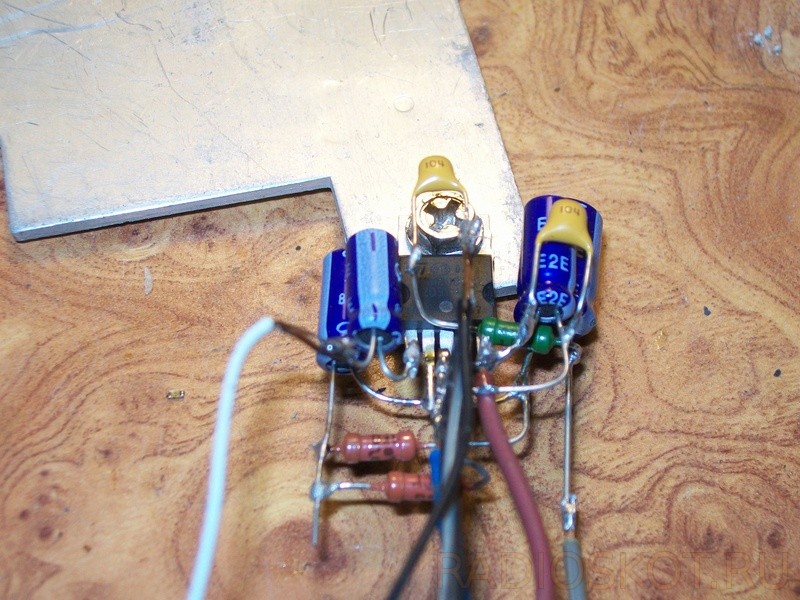

Не забываем закрепить микросхему на небольшом радиаторе для отвода тепла, так как микросхема ТДА2003 при работе нагревается.
Все готово, сборка заняла пол часа, можно включать и тестировать наш небольшой усилитель. Он хоть и не большой, но способен давать 10 ватт мощности.
Забыл сказать — диапазон питания усилителя очень большой, примерно от пяти до четырнадцати вольт. Но при нижней планке напряжение он работает не громко, поэтому берите хотя бы 5 вольт от USB.
Небольшое видео работы
Ну а для корпуса УНЧ можно взять абсолютно любую красивую коробочку — хоть пластиковую, хоть металл. Всем спасибо, если будут ещё вопросы или советы по схеме — пишите в комментариях.
