Из присланного на почту сайта: приветствую всех коллег-радиоэлектронщиков из России, Украины, Белоруссии и других братских стран! Посылаю вам схему детектора металла (металлоискатель) из одного местного журнала, которую недавно успешно спаял — очен хорошо и стабильно работает! Он работает на двух микросхемах CD4011 И MA741.

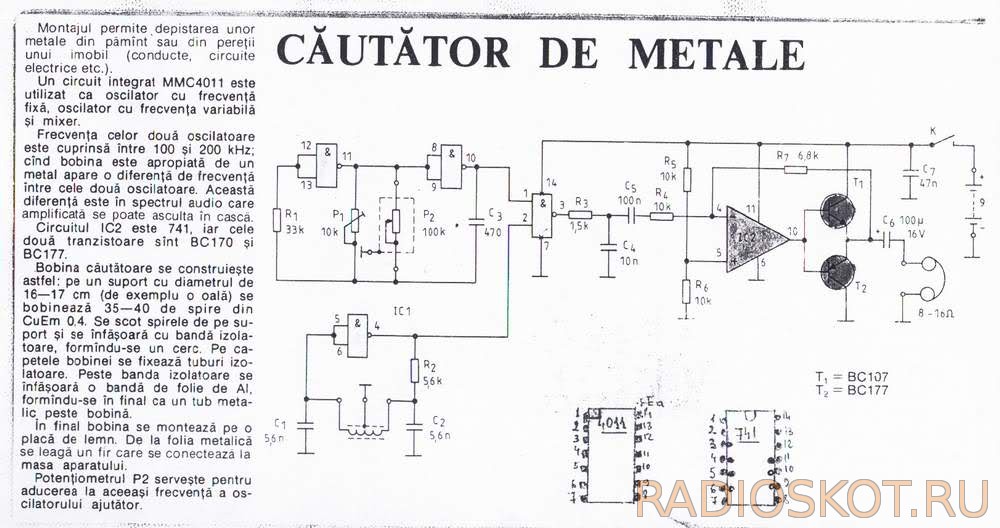

Схема металлоискателя на CD4011 И MA741
На выходе наушники, по звуку определяем лежащий рядом металл. Датчик поиска — катушка 18 cм диаметра, она имеет 30-40 витков 0,40 медного лакированного провода, когда катушка сделана, то надо обмотать фольгой алюминия. Батарейку ставьте простую 9-вольтовую. Фото не могу прислать — сижу с телефона. Мои поздравления из Сербии — miroslav.
