Недавно понадобилось собрать схему несложного преобразователя, понижающего напряжение с 6 В до 5 В, чтобы сделать USB-зарядное устройство к смартфону, работающего от старой мотоциклетной бортсети 6,3 В. Покупать модуль не вариант, мотать трансформаторы тоже смысла никакого, тем более под это дело есть прекрасная схемка на трех транзисторах. Учитывая, что это должен быть стабилизатор с низким падением напряжения (6 — 5 = 1 В) и должна быть хоть какая-то защита от коротких замыканий, предлагаю следующее решение:

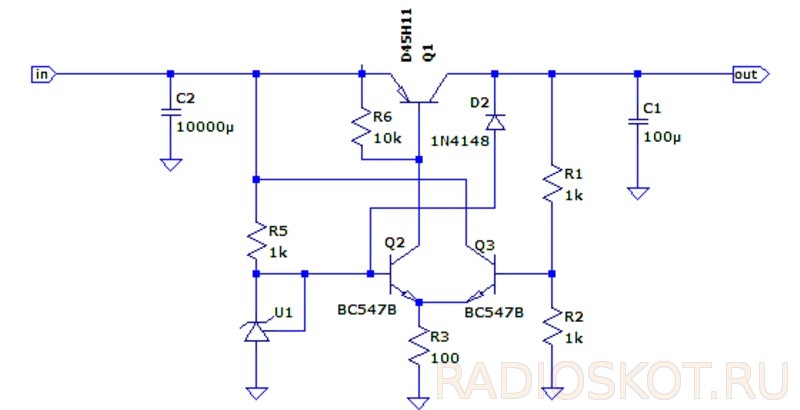

Схема преобразователя 6 — 5 В на транзисторах
В качестве U1 ставим TL431 или любой другой радиоэлемент схемы опорного напряжения 2,5 В, причём рекомендую именно стабилитроны, потому что диоды для такого низкого напряжения имеют плохую стабилизацию.
Выпрямительный мост (если он будет на входе) должен быть сделан из диодов Шоттки с большим запасом тока, чтобы падения напряжения были небольшими.
Значениями R1 и R2 можно скорректировать напряжение. Например приняв 5,1 В для компенсации падений напряжения на проводах, а потенциометры лучше избегать в сложных условиях (вибрации, грязь, влага), чтоб не поплыло напряжение выхода и не испортило подключенный девайс.
Максимальный выходной ток зависит от Ку транзистора, при значении R3 100 Ом базовый ток Q1 может достигать 18 мА при типичном значении Ку = 10 и минимум 60, в таком случае получим не менее 1 — 1,5 А. Схема была собрана ещё года 2 назад и до сих пор прекрасно работает.
