Некоторые электронные схемы требуют высокого напряжения питания — несколько десятков вольт. Особенно различные винтажные приборы на вакуумных индикаторах. И если при сетевом питании можно как-то приспособить трансформатор, то в батареечном выход один — ставить повышающий DC-DC инвертор. И одной из неплохих для этих целей микросхем будет LT8330 от Linear Technology.

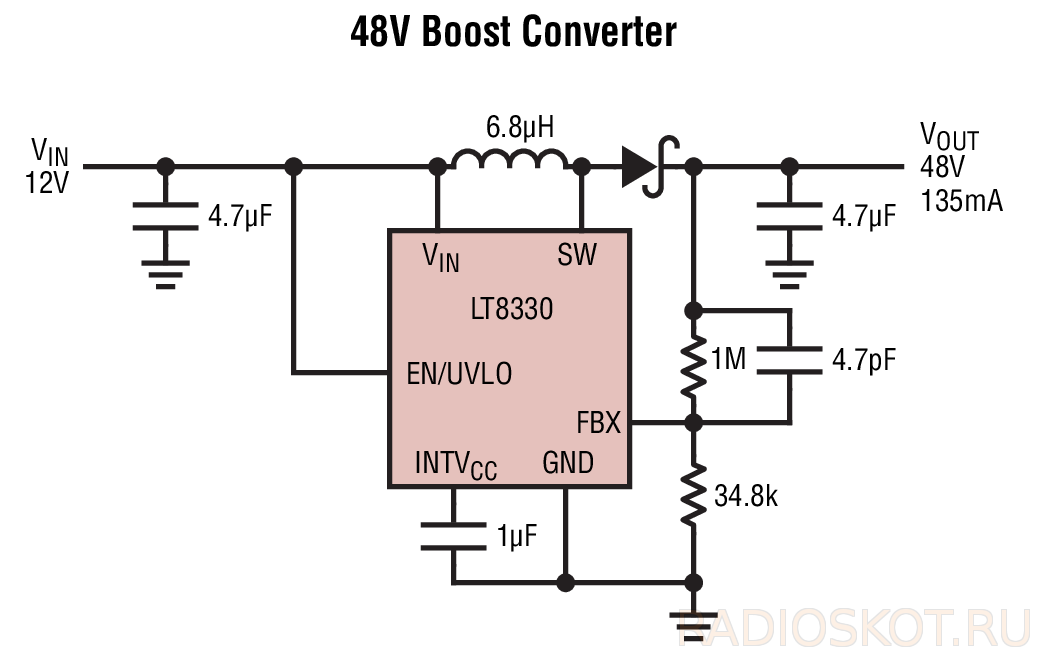

Схема включения LT8330
Особенности преобразователя
- Диапазон входного напряжения от 3 до 40 В
- Низкий потребляемый ток и низкий уровень пульсаций, IQ = 6µA
- Выключатель питания при 1 А, 60 В
- Положительный или отрицательный вывод напряжения с одной обратной связью
- Фиксированная частота переключения 2 МГц
- Внутренняя компенсация и мягкий запуск
- Низкий профиль — пакет 1 мм
Описание работы
На микросхеме LT8330 строится DC/DC преобразователь, способный генерировать либо положительное, либо отрицательное выходное напряжение с помощью одного контакта обратной связи. Она может быть настроена как инвертирующий преобразователь с потребляемым током 6 мкА. Низкий уровень пульсаций в пакетном режиме эксплуатации сохраняет высокую эффективность с очень низкими выходными токами, при сохранении пульсации выходного сигнала ниже 15 мВ в типовом включении. Внутренняя компенсационная архитектура с управлением током даёт отличные результаты при стабильной работе в широком диапазоне входных и выходных напряжений. Интегрированный плавный запуск может контролировать ток дросселя во время старта. Подробнее смотрите в документации к микросхеме.

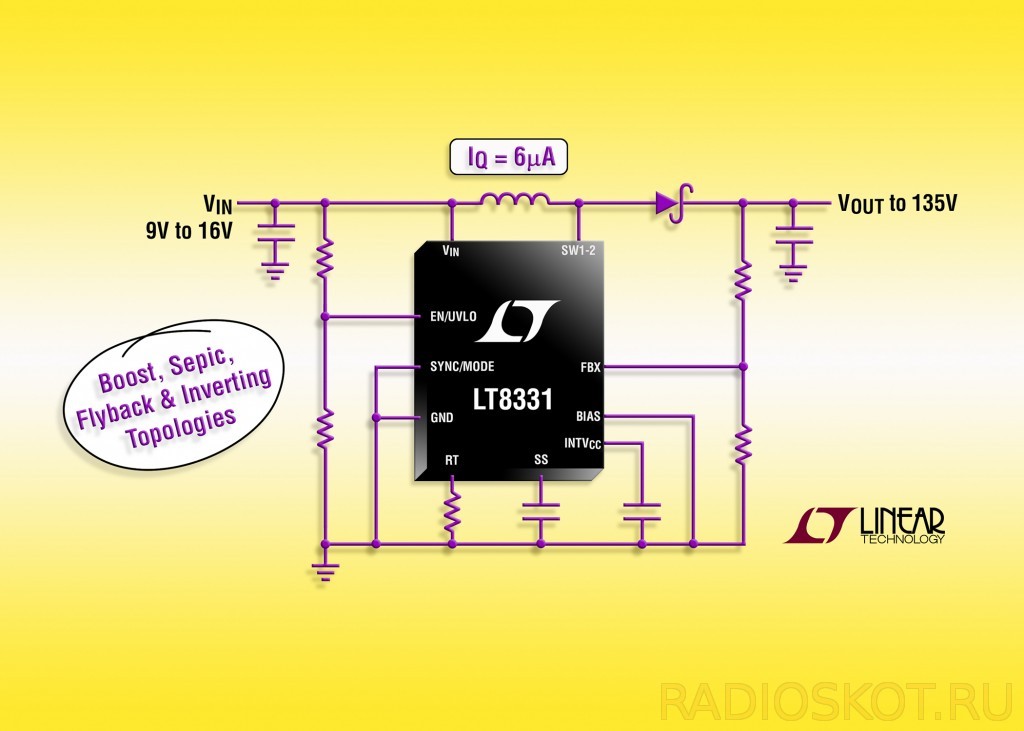

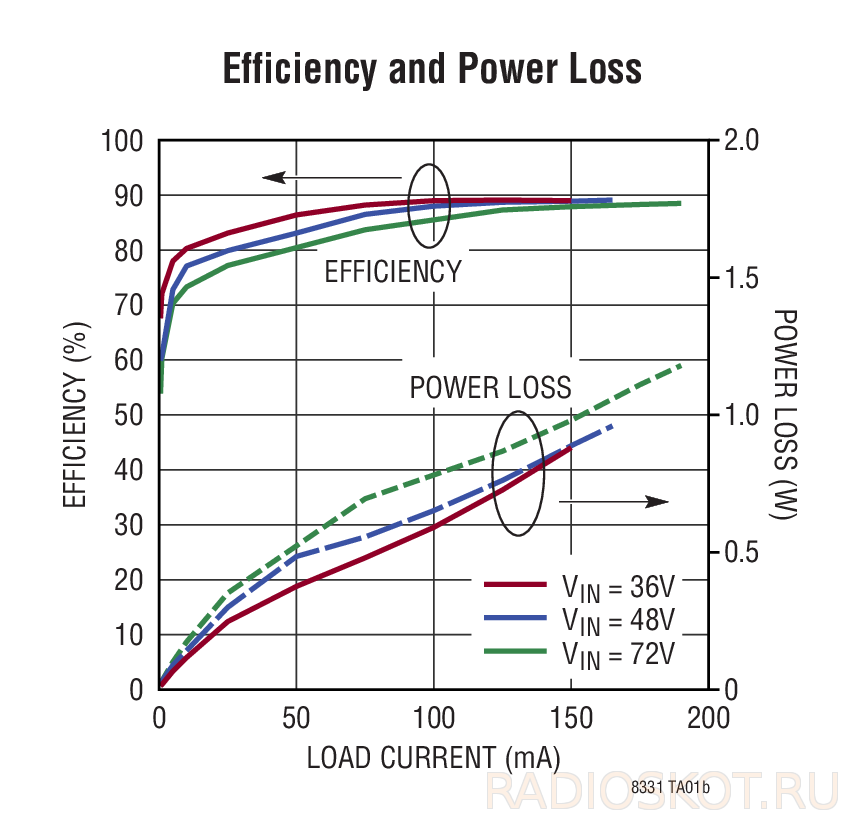

LT8331

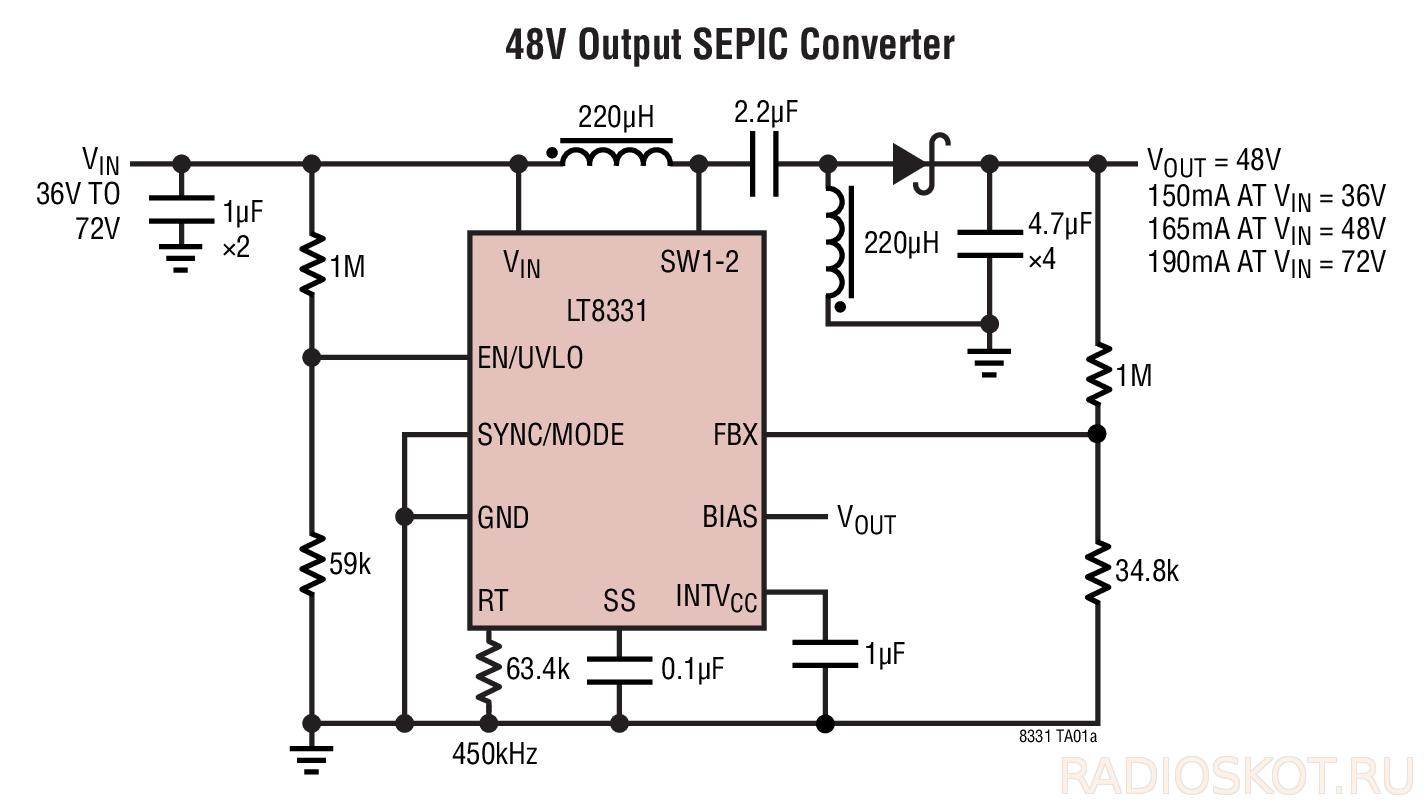

Особенности схемы на LT8331
- Широкий диапазон входного напряжения: от 4.5 до 100 В
- Потребляемый ток всего 6 мкА
- Защита срабатывает при 0,5 А, 140 В
- Положительный или отрицательный выход напряжения
- Программируемые частоты (от 100 до 500 кГц)
- Может быть засинхронизировано с внешним тактовым сигналом
- Программируемая блокировка при пониженном напряжении (UVLO)
Применение
- Промышленные и автомобильные приборы
- Телекоммуникационное оборудование
- Медицинское и диагностическое Оборудование
- Портативная электроника и измерители
- Питание вакуумных люминисцентных индикаторов
Подробнее смотрите в документации к микросхеме.
