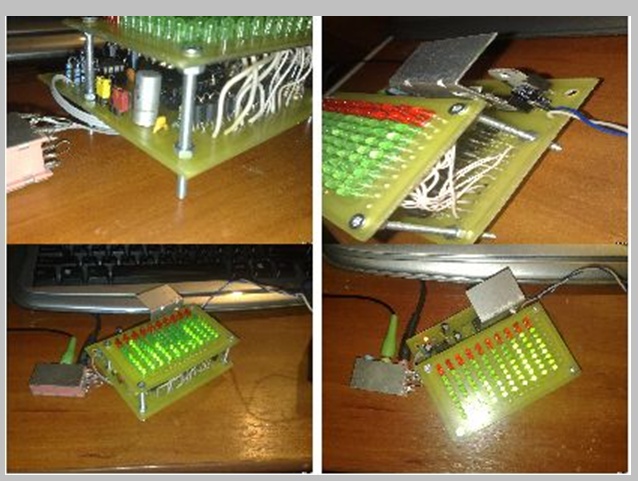

Этот многополосный, а точнее 10 полосный LED анализатор спектра для музыки выполнен на микроконтроллере ATMEGA8. Краткие технические характеристики:
— Частоты: 31Hz, 62Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz, 16kHz.
— Размер матрицы — 10х10.
— Возможные режимы: Точка, линия, регистрация пиков.
— Тип входящего сигнала: Линейный стерео / линейный моно.

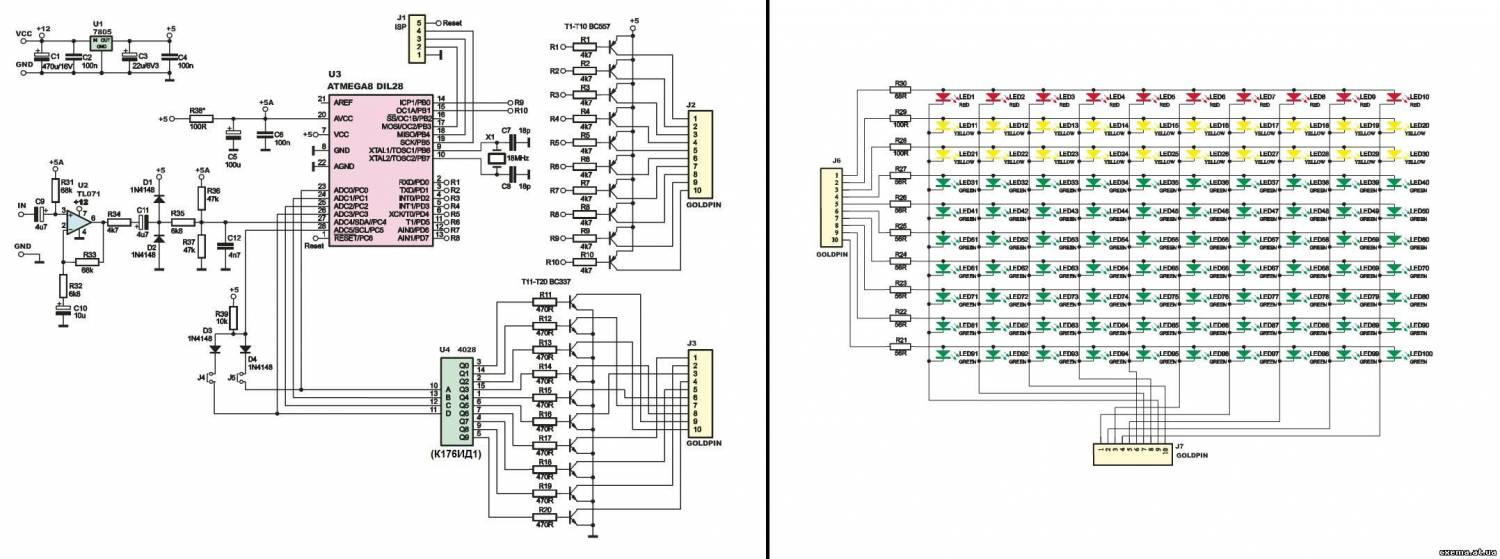

Анализатор имеет 4 режима индикации: Линия (столб) с индикацией пиков и без, и «точка», так же с индикацией пиков и без. Два различных входа: стерео, через интегрированный на плате микшер и моно. Теперь перейдем к аппаратной части. Схема анализатора спектра:
По схеме видно, что устройство состоит из двух «блоков», сама матрица и управляющая плата. Схема совсем не сложная, все реализовано на одном контроллере фирмы Atmega8. Кварц в схеме используется на 18mhz. Микросхема CD4028 имеет советский аналог К176ИД1. Печатная плата устройства и прошивка для МК находится в архиве. Печатная плата матрицы односторонняя, потому общие аноды светодиодов припаиваются вот так:
Дроссель, идущий к микросхеме CD4028 (К176ИД1), играет сравнительно важную роль, т.к. при использовании не очень качественных источников питания данная микросхема может работать не корректно. Однако при питании от качественного источника — дроссель можно заменить перемычкой. Перемычки на плате заменяются переключателями, ими и устанавливается режим индикации.
