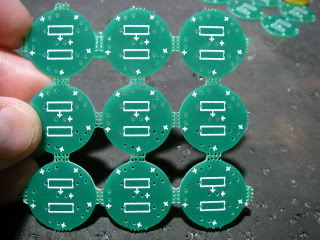

Чего только не делают из светодиодов — лампы, фонарики, прожекторы, игрушки… А ещё можно из них соорудить светодиодный цветок. Вот такие небольшие печатные платы были подготовлены для этого проекта. В процессе подбора были задействованы разные цвета, размеры и сочетания LED элементов, и они все выглядели хорошо. В данном случае остановимся на круглых 5 мм (лепестки) и 10 мм (по центру) светодиодах рассеянного света. Именно рассеянный тип даст более равномерное освещение — это красивее и мягче.
Следует помнить, что не все светодиоды одинаковы по напряжению и току! Поэтому тут 2 резистора — один на лепестки, второй на токоограничение центрального диода.

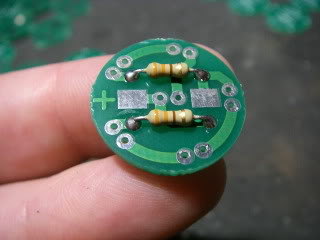

Резисторы могут быть установлены на стороне дорожек, чтоб было красивее. Этот резистор должен быть подобран исходя из прямого падения напряжение и необходимого тока через светодиоды, можно использовать два 300-омных резистора. Это для питания от обычного адаптера 12 В.

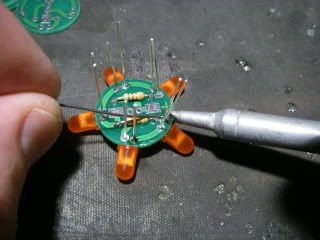

Выводы светодиодов лепестков формируются, сгибая их под прямым углом через край печатной платы. После формовки аккуратно поместите светодиоды в отверстия печатных плат, как показано на фото, и припаяйте все соединения. Паять надо сначала только один вывод каждого светодиода — это позволит скорректировать их, при необходимости, перед пайкой другого вывода. Чтоб всё было ровно и красиво.

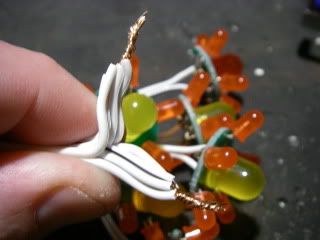

Далее идет стебель — это должен быть одножильный провод, так как он жесткий и хорошо поддерживает цветок. Вы можете скрутите вместе два отдельных одножильных провода, желательно разных цветов, чтобы не перепутать полярность при подключении всех цветов к общему контакту питания.
Каждый цветок потребляет максимум 40 мА при 12В БП. Поэтому рекомендуется 1 А блок на букет из 20 цветков. Или возьмите стандартный блочок-зарядку от телефонов или смартфонов на 5 В — естественно уменьшив сопротивления резисторов. Так что на ближайший День Рождения ваших родных и друзей идеей подарка вы обеспечены 🙂
