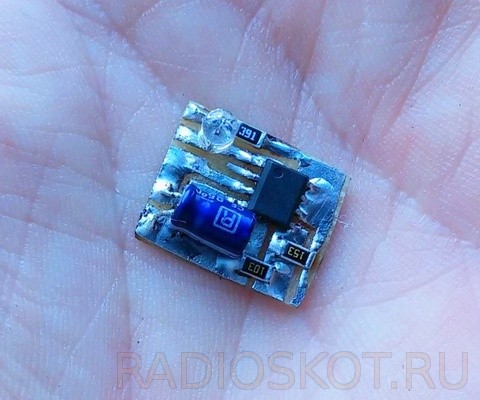

Представляю на суд радио мастеров простое устройство на дешевой и распространенной микросхемке. Один из вариантов использования хороших вещей не по назначению, но может кому пригодится. Нужен был индикатор разряда, да такой, что бы не зависел от изменения напряжения и температуры. Схемку на tl431 делать не хотелось, токи через нее приходится пускать довольно большие. Нашел парочку 34063, для поверхностного монтажа. Перечитал описание и понял, что это всего лишь транзисторный ключ с обратной связью.
Взял и подключил резистор обратной связи не на выход, а на питание. А через ключ запитал светодиод. Попутно выявилась еще одна особенность — при подключении конденсатора между третьим контактом микросхемы и минусом питания, светодиод начинает работать импульсами. Хотя можно обойтись и без этого, если нужна еще большая компактность.
При указанных номиналах резисторов R2 и R3, светодиод загорается при напряжении питания в 3 вольта. Частота около одного герца. Резисторы несложно пересчитать с помощью калькуляторов для 34063api. Вот такое получилось извращение…
