Иногда бывает необходимо вывести пульт управления нагрузками от блока метров на 5-10. Вот тут возникает вопрос как это сделать. Делать радио удлинитель на таком расстоянии не имеет смысла , но и тащить 10 проводов для 5 нагрузок тоже не вариант! Для такого случая как нельзя лучше подходит эта схема. Собранна она на МК Attiny13A и имеет минимум обвязки. В схеме использованы транзисторные ключи и реле для коммутации нагрузки , но возможно использовать оптопары и тиристоры. Всё зависит от ваших нужд. Стабилизированный блок питания в схеме не показан .

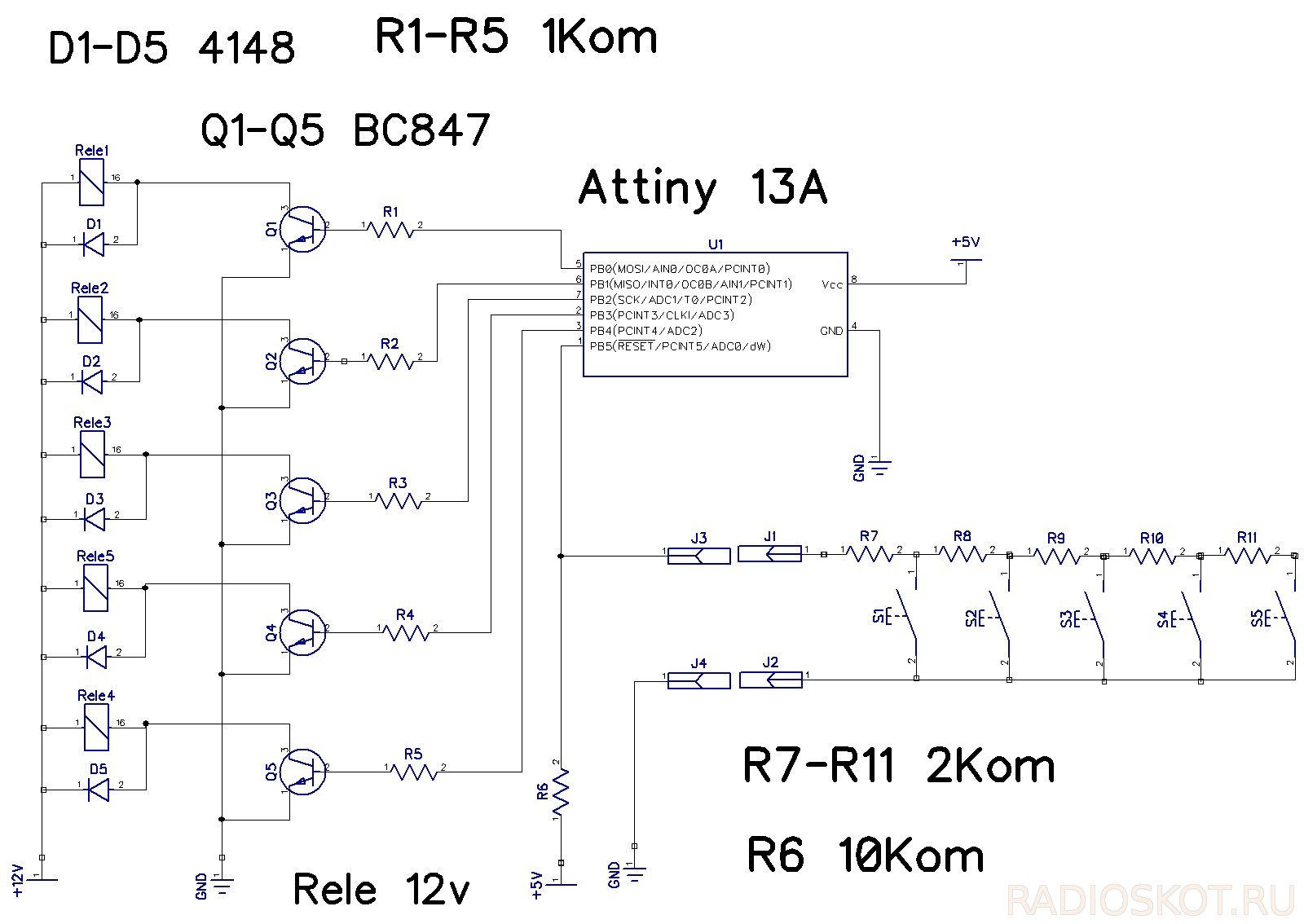

СХЕМА
Фьюзы выставляются как на картинке. К заводским установкам МК нужно поставить галочку напротив RSTDISBL ,или наоборот снять галочку если она у Вас стоит. Это зависит от программы которой вы пользуетесь для прошивки МК , некоторые программы отображают фьюзы инверсно. Для проги "CINA PROG" фьюзы LOW=6A , HIGH=FE.
ВНИМАНИЕ!!! После прошивки МК простой последовательный программатор перестаёт видеть МК. Чтобы заново перепрошить МК нужен будет параллейнный программатор или фьюзе доктор!
ФЬЮЗЫ
Схема и прошивка находятся в архиве
