Модуль на микросхеме BU7150NUV-EVK-001 является платой усилителя для наушников. Он предназначен для работы в режиме Single-Ended (SE) в качестве усилителя звука. В режиме SE устройство применимо для стереонаушников, в то время как соответствующая плата BU7150NUV-EVK-002 предназначена для работы с монофоническими динамиками в режиме BTL.

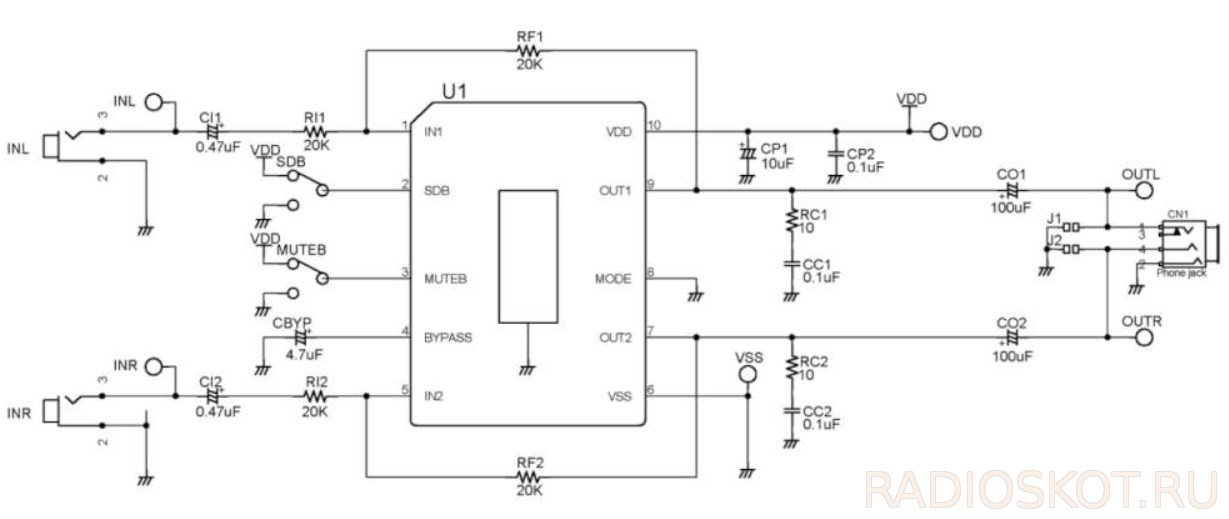

Схема усилителя к наушникам на BU7150NUV
BU7150NUV в режиме SE работает при 1,5 В питания, искажения 1% THD + N, выходная мощность 15 мВт при RL = 16 Ом.
Характеристики BU7150NUV
- Рабочее напряжение широкого предела (1,03 В ~ 3,5 В, Ta = -40 ~ 85 C)
- Встроенная схема подавления щелчков и шумов
- Режим автоматического выключения и низкого энергопотребления
- Микросхема имеет защиту от перегрева
- Высокая стабильность работы
- Широкий частотный диапазон
Учитывая низкое питание и ток потребления, а также всевозможные защиты, схему на BU7150NUV можно смело рекомендовать для сборки самодельного высококачественного УНЧ для наушников. Посмотреть даташит на микросхему
