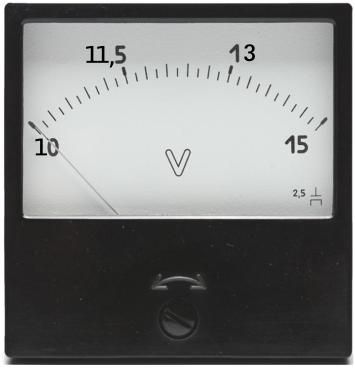

Такой вольтметр в отличие от обычного позволяет с большой точностью измерить напряжение в некотором заданном диапазоне. Например для контроля напряжения автомобильного аккумулятора очень удобен будет вольтметр со шкалой от 10 до 15 вольт, так как он дает возможность отслеживать даже незначительные изменения напряжения в этом диапазоне.
Примечание автора: далее в тексте статьи будет использован нестандартный значок «дельта»
Поскольку такой значок отсутствует на клавиатуре, я стану обозначать его как ^U.
Для того, чтобы сделать шкалу «растянутой», в измерительную схему достаточно добавить пороговый элемент, например стабилитрон с необходимым значением напряжения стабилизации. А если добавить ещё один такой стабилитрон, включённый встречно, то это значительно уменьшит суммарную температурную нестабильность всей схемы, которая представлена на рисунке ниже:
Напряжение на входе схемы распределяется между резистором R и стабилитронами VD1 VD2. Если падение напряжения на стабилитронах неизменно, то на резисторе оно будет равно разности между входным значением и напряжением стабилизации стабилитронов Uстаб. И тогда прибор покажет не значение входного напряжения, а только его изменение в пределах от 0 до 2^U.
Сопротивление резистора R можно рассчитать обычным способом для схем стабилизации:
R = 2^U / Iстаб.max, где 2^U — предел измерения прибора, Iстаб — ток стабилитронов.
На практике, для контроля напряжения двенадцативольтовой кислотной аккумуляторной батареи можно использовать два стабилитрона с напряжением стабилизации каждого по 10 вольт, резистор R сопротивлением 120 Ом и вольтметр с пределом измерения 3 вольта. Шкалу вольтметра в этом случае следует проградуировать в значениях от 10 до 13 вольт.
