Создание звуковых эффектов раньше требовало кучи транзисторов или цифровых микросхем. Помню лет 20 назад собирал схему под названием "имитатор шума прибоя и крика чаек". Работала, конечно, но плата там была неслабая… Сейчас всё намного проще и доступнее — просто покупаете на Али (ссылка внизу) звуковой модуль для игрушки перезаписываемый и получаете возможность на микрофон любой фрагмент речи, мелодии или звукового эффекта записать. Его основа — спец микросхема ISD1820. Она может хранить в энергонезависимой памяти информацию (аудио) до 100 лет с количеством циклов стирания/записи 100.000. Время для записи одного сообщения 8-20 секунд в зависимости от сопротивления резистора вывода 10.

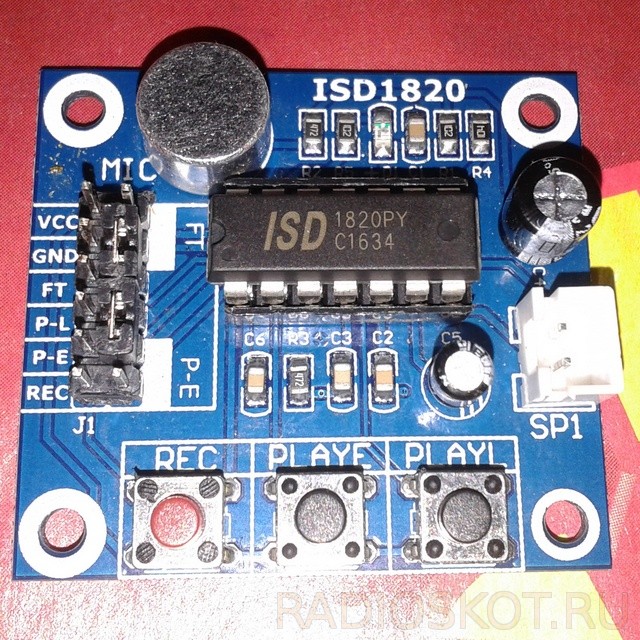

Характеристики звукового модуля
- Микросхема ISD1820;
- Напряжение питания: 3…5 В;
- Встроенный микрофон;
- Может записывать до 10 секунд аудиозаписи;
- Высокое качество аудиозаписи;
- Поддерживает единоразовое и циклическое воспроизведение;
- Модуль может управляться микроконтроллером;
- Размеры устройства: 54 х 38 х 18 мм;
- Цена примерно 150 рублей.
Схема электрическая включения ISD1820
- Перемычка SW1 переводится в замкнутое положение, для сквозного прохождения звука от микрофона если используется внешний усилитель.
- Перемычка SW2 переводится в замкнутое положение, если необходимо бесконечное циклическое воспроизведение записи.
Мощности достаточно для подключения динамика до 1 ватта. Звук при этом средней громкости. Субъективно маловато высоких, но в принципе чёткость на уровне. С самостоятельным подключением справится даже чайник, ведь всё что требуется от человека — подать питание. А остальное уже собрано на плате: микрофон, кнопки, светодиод и так далее. Даже динамичек через разъём подключен.
Если же вы упорно желаете сэкономить и спаять девайс своими руками — вот архив с платой. От аккумулятора оно тянет 0,2 мА при молчании и 40 мА на проигрывании звука. Верхняя граница напряжения питания не менее 8 вольт (случайно подал и ничего не сгорело — работало).
Сферы использования модуля
Применение самое широкое, тем более питается блок от стандартной литий-ионной батареи или аккумулятора — дверной звонок с возможностью установить любой эффект (хоть голос любимой тёщи или мелодию из Звёздных Воинов), озвучивание событий в устройствах сигнализаций, автоматики, систем контроля. Я, например, встроил плату в самодельный супер-бластер, про который рассказывал тут. Ребёнок очень и очень доволен — побегал, пострелял, надоело — поднёс его к колонке АС и нажав "запись" установил в память микросхемы другой эффект (лазер, автомат, пушка, шокер и т. д.) найденный в интернете или фильме.
Не сомневаюсь, что в продаже есть (или появятся потом) и другие аналогичные модули, но и этого хватает с головой, разве что время записи чуть продлить…
