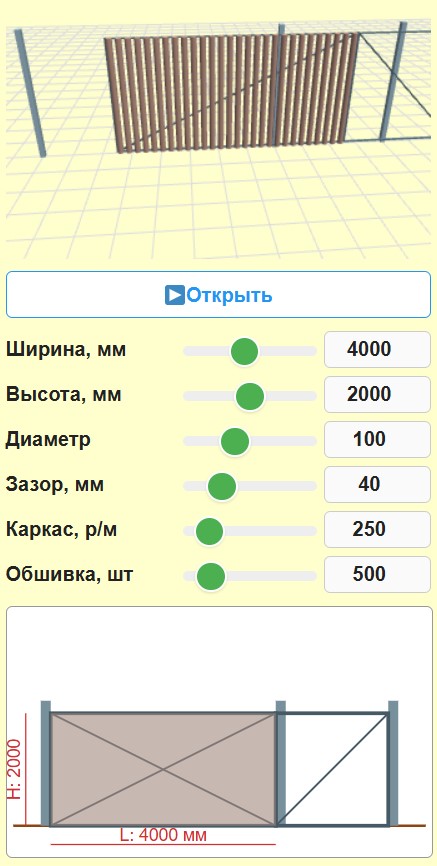

3D-калькулятор калиток и ворот

Обустройство въездной группы требует детального планирования и точных расчетов. Предлагаемый калькулятор помогает сразу увидеть будущую конструкцию в различных вариациях, хотя для правильного выбора параметров надо также понимать базовые принципы механики, материаловедения и строительства. Ошибка в расчетах на 2 или 3 сантиметра может привести к перекосу створок, заклиниванию замков или полному разрушению несущих столбов под порывами ветра. Данный материал подробно раскрывает все аспекты создания надежных распашных, откатных систем и калиток.

Конструктивные типы въездных групп

Выбор механизма открывания зависит от свободного пространства на участке, бюджета и климатических условий. Каждый тип имеет свои предельные нагрузки и требования к фундаменту.

Распашные конструкции остаются самым популярным решением. Они состоят из 2 створок, закрепленных на опорных столбах с помощью петель. Главное преимущество заключается в простоте механизма и минимальном количестве подвижных деталей. Для их работы требуется свободное пространство перед двором или внутри него. Угол открытия обычно составляет от 90 до 120 градусов. Недостатком является высокая парусность и необходимость чистить снег зимой для полного распахивания.

Откатные или сдвижные системы идеально подходят для участков с плотной застройкой. Полотно движется вдоль забора по роликовым опорам. Для установки требуется фундамент сбоку от проема и место для отката створки, длина которого должна быть на 40 или 50 % больше ширины самого проезда. Если ширина проема равна 4 метра, то место для отката должно составлять минимум 6 метров. Эта конструкция не боится снегопадов и выдерживает колоссальные ветровые нагрузки, так как имеет как минимум 3 точки опоры.

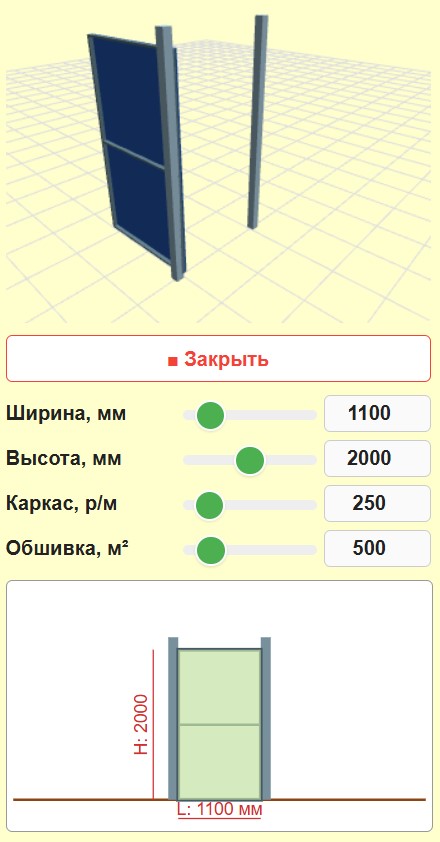

Калитка служит для пешеходного доступа и может быть отдельно стоящей или встроенной в полотно главных ворот. Встроенный вариант ослабляет основной каркас и имеет порог, который придется переступать, поэтому его используют только при жестком дефиците места. Отдельная пешеходная створка ставится на собственные независимые опоры.

Габариты и стандарты проемов

Правильный размер проезда гарантирует безопасный маневр транспорта и долговечность механизмов. Слишком большие створки создают избыточный рычаг, выламывающий петли и кренящий опоры.

Ширина калитки редко превышает 1 или 1.2 метра. Значение в 1.5 метра является критическим максимумом для одностворчатой конструкции без дополнительных роликов. Если проем шире 1.5 метра, это уже одностворчатые ворота, требующие усиленных подшипниковых петель и мощного столба с толщиной стенки от 4 миллиметров. Оптимальная ширина для комфортного прохода с коляской или велосипедом составляет ровно 1 метр.

Для легковых автомобилей минимальная ширина проезда составляет 3 метра. Если заезд происходит под углом, проем увеличивают до 3.5 или 4 метров. Для грузовиков, ассенизаторских машин или строительной техники требуется проем от 4 до 5 метров. Больше 5 метров делать не рекомендуется из-за провисания каркаса под собственным весом.

Высота конструкций обычно привязывается к высоте забора и составляет от 1.8 до 2.2 метра. При проектировании обязательно учитывается дорожный просвет. Расстояние от нижнего края створки до земли должно составлять от 50 до 100 мм. В регионах с обильными снегопадами этот зазор увеличивают до 150 миллиметров.

Материалы обшивки и их вес

Масса полотна напрямую определяет толщину металла каркаса, мощность автоматики и параметры фундамента. Чем тяжелее материал, тем больше придется потратить на фурнитуру и бетонирование.

• Профилированный лист остается самым массовым материалом. Он легкий, недорогой и полностью скрывает двор от посторонних глаз. Однако нулевая светопропускаемость превращает створку в настоящий парус. При сильном ветре нагрузка на петли возрастает десятикратно.
• Дерево выглядит эстетично, но требует постоянного ухода и пропитки от гниения. Кроме того, при намокании древесина может увеличивать свой вес на 20 или 30 %, что дает непредвиденную нагрузку на автоматику.
• Художественная ковка является самым тяжелым и дорогим вариантом. Вес 1 створки может достигать 300 килограмм. Для таких решений используют массивные кирпичные колонны со стальным сердечником внутри и подшипниковые петли токарной работы.

Физика нагрузок: расчет парусности

👉 Ветровая нагрузка часто превышает статический вес самих ворот. Глухая створка работает как крыло самолета. Если не учесть этот фактор, механизм автоматики выйдет из строя при первом же шторме, а каркас со временем деформируется.

Для понимания масштаба давления используется базовая строительная формула ветровой нагрузки.

F = W * S * K * C

• Где F — итоговая сила давления ветра в килограммах.
• W — нормативное давление ветра для региона, берется по строительным нормам. В среднем от 30 до 40 кг на 1 квадратный метр.
• S — площадь сплошной поверхности створки в квадратных метрах.
• K — коэффициент высоты здания, для заборов обычно равен 1.
• C — аэродинамический коэффициент. Для плоского глухого забора он составляет 1.2.

Рассмотрим пример. Сплошная створка имеет ширину 2 метра и высоту 2 метра. Площадь S = 2 * 2 = 4 квадратных метра. Берем средний ветер W = 35. Итоговое давление F = 35 * 4 * 1 * 1.2 = 168 кило. То есть при сильном ветре на створку давит масса, эквивалентная двум взрослым мужчинам, пытающимся выломать ее в противоположную сторону. Именно поэтому для глухих распашных полотен всегда устанавливают мощный центральный упор-уловитель и боковые фиксаторы. Без них вся нагрузка от ветра придется на редуктор электропривода, который быстро сломается.

Проектирование несущего каркаса

Рама полотна должна иметь идеальную геометрию и жесткость на кручение. Для периметра распашных и откатных конструкций чаще всего применяют профильную стальную трубу.

• Внешний контур сваривается из трубы сечением 60 на 40 мм или 80 на 40 мм с толщиной стенки минимум 2 мм.
• Внутреннее заполнение и ребра жесткости делаются из трубы 40 на 20 мм.
• В откатных системах снизу обязательно приваривается несущая направляющая балка толщиной от 3.5 до 5 мм.
• Все углы свариваются под 45 градусов для защиты от попадания влаги внутрь трубы.

Секрет жесткости заключается в использовании диагональных раскосов. Прямоугольник сам по себе является нестабильной фигурой и легко превращается в параллелограмм под нагрузкой. Добавление диагонали разбивает прямоугольник на 2 жестких треугольника, полностью блокируя провисание. Диагональ должна идти от нижнего угла со стороны петли к верхнему углу в центре проема.

Фундамент и опорные столбы

Столбы — это фундамент всей въездной группы. Их смещение из-за пучения грунта зимой является причиной 90 % поломок и заклиниваний.

Главное правило нулевого цикла гласит, что столб должен быть закопан ниже глубины промерзания грунта в конкретном регионе плюс еще минимум 200 мм. Вода в почве при замерзании расширяется, создавая выталкивающую силу огромной мощности. Если низ столба находится в зоне промерзания, зимой его выдавит вверх, а весной он накренится.

Для противодействия морозному пучению лунку бурят диаметром от 250 до 300 мм. На дно засыпают щебень толщиной 150 миллиметров для дренажа. Нижнюю часть столба приваривают к арматурному каркасу и заливают бетоном марки не ниже М250. Верхнюю часть лунки часто засыпают не бетоном, а щебнем с послойной трамбовкой. Это называется бутование. Щебень работает как демпфер, не позволяя замерзшей земле цепляться за металл и тянуть его наверх.

Особого внимания требует закладная деталь для роликов откатного механизма. Это швеллер шириной от 160 до 200 мм, к которому снизу приварена арматурная сетка. Длина швеллера должна составлять ровно 50 % от ширины проезда. Закладная бетонируется вровень с уровнем чистового покрытия двора. Масса бетонного противовеса для 4 метрового проезда достигает 1.5 или 2 тонн.

Подбор автоматики и приводов

Электроприводы избавляют от необходимости выходить из машины под дождем или снегом. Система состоит из мотора, блока управления, радиоприемника, пультов, фотоэлементов безопасности и сигнальной лампы.

Для сдвижных конструкций используется 1 мотор с шестерней, которая цепляется за зубчатую рейку, прикрученную к каркасу створки. Мощность мотора нужно подбирать с серьезным запасом. Заявленный производителем максимальный вес нужно делить на 2 или даже на 3. Это связано с тем, что зимой смазка в роликах густеет, снег забивает направляющую, а ледяная корка увеличивает массу конструкции.

Формула подбора привода по весу:

P = M * K * Z

• Где P — требуемое тяговое усилие автоматики.
• M — фактический вес створки.
• K — коэффициент запаса мощности, обычно равен 1.5.
• Z — коэффициент погодных условий, для снежных зим равен 2.

Следовательно, для полотна весом 200 килограмм в суровом климате потребуется мотор, рассчитанный на: 200 * 1.5 * 2 = 600 килограмм.

✍ Для распашных систем требуется 2 привода. Они бывают линейными и рычажными. Линейные похожи на длинный цилиндр, внутри которого ходит шток по червячной передаче. Они мощные, надежные и недорогие. Но их невозможно поставить на широкие кирпичные колонны, если петля утоплена глубоко к центру столба. Рычажные приводы состоят из мотора и шарнирного локтя. Они могут открывать створки даже из-за широкого угла, но стоят дороже и имеют меньшую сопротивляемость сильному ветру в открытом положении.

Фотоэлементы — это инфракрасный луч безопасности. Они ставятся парами между столбами. Если машина, ребенок или собака пересекают луч во время закрытия, автоматика моментально дает команду реверс и открывает проезд обратно. Это обязательный элемент, так как сила сжатия мотора такова, что он легко сомнет дверь легкового авто.

Сборка и монтажные работы

Качественный монтаж определяет, сколько лет механизм прослужит без скрипов и регулировок. Все начинается с правильной разметки и выставления нулевого уровня.

При сварке каркаса нужно избегать сплошных длинных швов, чтобы металл не повело от перегрева. Рекомендуется варить прихватками по 20 или 30 мм в шахматном порядке. Внутреннюю рамку для крепления профлиста приваривают заподлицо с одной из сторон внешней несущей трубы, образуя ступеньку-четверть. Туда вкладывается лист обшивки, и его края оказываются спрятаны внутри металлического контура, что исключает порезы об острые края листа и улучшает эстетику.

Антикоррозийная защита состоит из 3 этапов. Обезжиривание металла растворителем. Нанесение кислотного или эпоксидного грунта в 1 или 2 слоя. Финишная покраска полиуретановой или алкидной эмалью. Места под роликами и петлями прокрашивают особенно тщательно до установки фурнитуры. Направляющая балка сдвижной системы красится только снаружи. Внутри красить нельзя, так как краска налипнет на ролики и вызовет заклинивание кареток.

Навешивание створок производят после полного застывания бетона в ямах. Обычно на это требуется от 14 до 21 дня при температуре 20 градусов. Роликовые опоры откатной системы лучше крепить к закладной не сваркой напрямую, а через регулировочные площадки со шпильками. Это позволит поднять или опустить полотно на несколько сантиметров с помощью гаечного ключа, если грунт со временем даст небольшую усадку.

Обслуживание механизмов и эксплуатация

Любая механика требует внимания. Срок службы качественных подшипников и шестерней составляет от 10 до 15 лет, но без ухода они разрушаются за 2 года.

• Каждые 6 месяцев необходимо проверять затяжку всех резьбовых соединений, особенно болтов зубчатой рейки.
• Категорически запрещено смазывать солидолом или литолом внутреннюю часть направляющей балки и ролики. Смазка соберет на себя песок и пыль, превратившись в абразивную пасту, которая сотрет металлические ролики за 1 сезон.
• Петли распашных створок шприцуют графитовой смазкой 1 раз в год.
• Зимой фотоэлементы нужно протирать от снега и льда, иначе автоматика будет считать, что в проеме находится препятствие, и откажется закрываться.
• Зубчатую рейку смазывать не нужно. В хороших приводах используется пара сталь и бронза или сталь и высокопрочный нейлон, обеспечивающая плавное скольжение без смазочных материалов.

Справочная литература по конструированию и расчетам

• Николаев Г. А. — Сварные конструкции. Прочность и расчет
• Корякин-Черняк И. В. — Сварочные работы. Практическое руководство
• Шухман Ю. И. — Заборы, ограды, ворота, калитки
• Мухин В. Г. — Металлические конструкции. Справочник проектировщика
• Новиков И. И. — Дефекты металлов и методы их устранения
• Соколов В. Н. — Устройство и монтаж автоматических систем доступа
• Беленя Е. И. — Металлические конструкции. Общий курс
