3D калькулятор лестниц с чертежами

Строительство деревянной лестницы на второй этаж — задача, требующая предельной точности, понимания геометрии пространства и знания свойств материалов (металлические конструкции считаем в отдельной статье). Ошибки на этапе планирования обходятся дорого. Неправильно рассчитанный угол наклона сделает подъем мучительным, а слишком тонкие несущие элементы приведут к скрипам и прогибам. Предлагаемый 3D-конструктор с генерацией интерактивных чертежей и точных сметных данных создан именно для того, чтобы исключить любые просчеты до покупки пиломатериалов. Здесь собран весь необходимый массив информации для понимания принципов проектирования, эргономики лестничных маршей и физики распределения нагрузок. Разберем формулы, которые использует программа, приведем наглядные числовые примеры и дадим исчерпывающие рекомендации по выбору древесины.

3D визуализация и точный расчет материалов

Традиционные чертежи на бумаге не всегда дают полное представление о будущей конструкции. Особенно это касается сложных узлов, где соединяются забежные ступени или формируются поворотные площадки. Трехмерная же модель позволяет рассмотреть каркас со всех сторон, оценить места стыковки тетивы и проверить, достаточно ли пространства для прохода. Переключение режимов просмотра между полной моделью, только ступенями или только боковинами дает возможность детально изучить скелет конструкции.

Точный расчет материалов решает сразу несколько проблем. Во-первых, вы получаете точный погонаж. Доска продается кубометрами или погонными метрами. Знание того, что вам требуется ровно 14.5 метров заготовки для ступеней и 8 метров массивной доски для тетивы, избавляет от покупки лишнего дерева или, что еще хуже, от повторных поездок на строительную базу. Во-вторых, расчет веса критически важен для оценки нагрузки на перекрытия первого этажа. Лестница — это тяжелая конструкция, и пол должен выдерживать не только динамическую нагрузку от идущего человека, но и солидный статический вес самой древесины.

Эргономика и базовые формулы расчета

В основе любого грамотного проекта лежат строгие математические зависимости. Они выведены не из головы, а на основе биомеханики человеческого шага. Французский архитектор Франсуа Блондель еще в семнадцатом веке определил идеальное соотношение высоты и глубины ступени. Эти расчеты до сих пор считаются золотым стандартом в мировом строительстве. Если их игнорировать, лестница превратится в полосу препятствий, где каждый подъем будет испытанием для коленей.

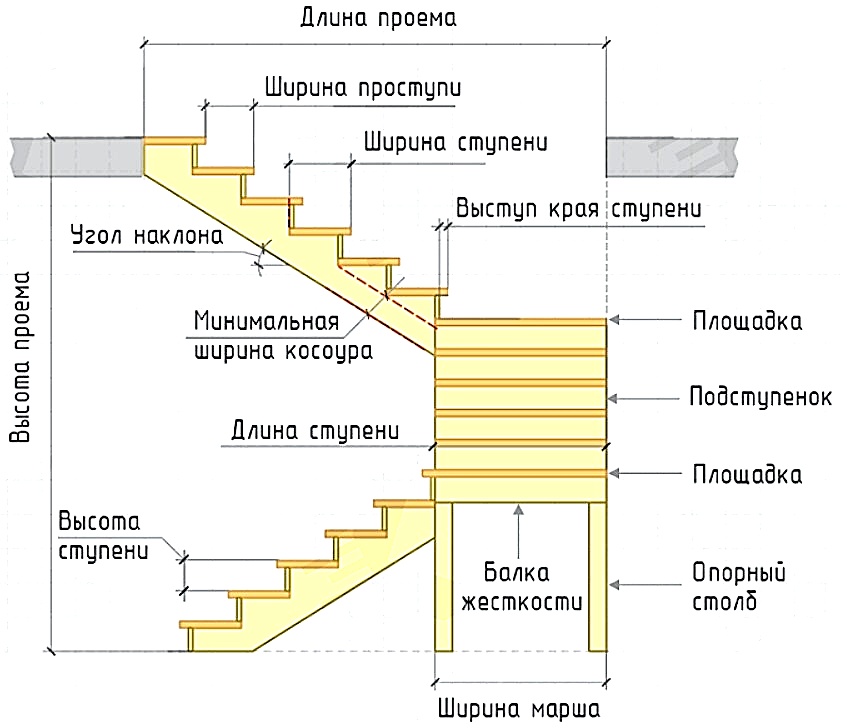

📐 Для расчетов мы используем 3 основные переменные. Обозначим h как высоту подступенка — это вертикальное расстояние между ступенями. Переменная a — это глубина проступи, то есть горизонтальная поверхность, на которую вы ставите ногу. Третья величина — S — средний шаг человека, который обычно принимается в диапазоне от 600 до 640 мм.

Вот три ключевые формулы, на которых строится логика калькулятора:

1. Формула шага (Блонделя): Самая важная пропорция, определяющая комфорт.

2h + a = 600 х 640 мм

2. Формула безопасности: Позволяет минимизировать риск падения при спуске.

h + a = 450 х 470 мм

3. Формула удобства: Обеспечивает наиболее естественное положение стопы.

a — h = 120 мм

Математика здесь простая: если вы задерете высоту h выше 200 миллиметров, формула шага заставит критически уменьшить глубину a. В итоге пятка будет висеть в воздухе, а спускаться придется боком, как по приставной лестнице.

Пример числового расчета идеального марша

Давайте разберем на конкретных цифрах, как спроектировать максимально комфортный подъем. Допустим, нужно перекрыть общую высоту H = 3000 мм. Мы целимся в идеальный результат и закладываем n = 16 ступеней.

Первым делом находим высоту одного шага h. Делим общую высоту на количество подъемов:

3000 / 16 = 187.5 мм

Это отличный результат, который укладывается в комфортный диапазон 150–190 мм. Теперь вычислим оптимальную глубину проступи a по формуле Блонделя. Возьмем среднее значение шага S = 630 мм. Переносим значения в формулу:

a = 630 — (2 х 187.5)

a = 630 — 375 = 255 мм

Полученная глубина 255 мм — это база. Чтобы нога стояла еще увереннее, опытные мастера добавляют небольшой свес — нависание ступени над предыдущей. Обычно это 20–30 мм. В итоге реальная ширина доски для ступени составит 285 мм, хотя в расчете траектории шага участвуют именно базовые 255 мм.

Финальная проверка по формуле безопасности:

187.5 + 255 = 442.5 мм

Результат чуть меньше идеальных 460 мм, но все еще в рамках допустимой нормы. Такая лестница будет ощущаться как надежная и плавная.

Пример расчета крутой лестницы

Теперь посмотрим, что происходит, когда места не хватает. Высота проема та же — H = 3000 мм, но длина пола не позволяет растянуть марш. Мы вынуждены сократить количество ступеней до n = 13 штук.

Считаем новую высоту шага h:

3000 / 13 = 230.7 мм

Это уже серьезный звоночек. Высота подступенка более 230 мм превращает обычную ходьбу в упражнение по альпинизму. Но самое неприятное начнется, когда попытаемся высчитать проступь a по той же формуле Блонделя:

a = 630 — (2 х 230.7)

a = 630 — 461.4 = 168.6 мм

На выходе получаем глубину всего 168 мм. Даже подростку с небольшим размером ноги будет тесно на такой ступени. При спуске человек неизбежно начнет соскальзывать. Это классический пример «неправильной» лестницы, где нарушена эргономика. Именно в таких случаях наш калькулятор сразу подсвечивает проблему, давая понять, что нужно либо менять тип лестницы на Г-образную с забежными ступенями, либо прорезать проем побольше.

Расчёт винтовой лестницы

Алгоритм расчета объемов и веса древесины

Калькулятор автоматически вычисляет материалоемкость конструкции. Понимание этих алгоритмов поможет вам правильно оценивать предстоящие расходы и логистику.

Расчет погонных метров ступеней производится путем простого сложения ширины всех элементов. Если ширина марша равна 900 мм, а прямых ступеней 15 штук, мы умножаем 0.9 на 15 и получаем 13.5 погонных метров щита или доски. Для забежных ступеней, имеющих форму треугольника или трапеции, расчет ведется по габаритам прямоугольной заготовки, из которой они будут вырезаться, так как покупать материал придется именно в таком виде.

Объем древесины считается через площадь и толщину. Площадь одной прямой ступени при ширине 0.9 метра и глубине 0.28 метра составляет 0.252 квадратного метра. При толщине щита 0.04 метра объем одной детали составит 0.01008 кубического метра. Умножив это на 15 ступеней, получаем 0.1512 куба.

Тетива обычно изготавливается из массивной доски сечением 50 на 300 мм. Если общая длина двух боковин составляет 8.5 метров, мы перемножаем 0.05 на 0.3 и на 8.5, получая 0.1275 кубического метра.

Сложив объем ступеней и тетив, получаем общий объем пиломатериалов — 0.2787 кубического метра. Для определения веса нужно знать плотность породы. Калькулятор использует среднюю плотность сухой сосны, равную 500 кг на кубический метр. Умножив 0.2787 на 500, мы узнаем, что чистый вес деревянных деталей составит около 139 кг. Сюда нужно будет добавить вес крепежных элементов, клея, опорных столбов и балясин с поручнями, поэтому реальная масса всей конструкции смело превысит 200 килограммов.

Таблица 1. Зависимость параметров лестницы от угла наклона

Угол наклона в градусах	Высота шага в мм	Проступь в мм	Назначение марша	Уровень комфорта
Менее 20	До 120	Более 350	Пандусы, уличные переходы	Неудобно для дома
От 24 до 28	130 — 150	320 — 300	Парадные парадные входы	Очень комфортно, но занимает много места
От 29 до 35	150 — 180	300 — 270	Основные межэтажные лестницы	Идеальный баланс
От 36 до 40	180 — 200	270 — 240	Вспомогательные лестницы, подвальные	Приемлемо при нехватке места
От 41 до 45	200 — 220	240 — 200	Чердачные конструкции	Крайне неудобно для частого использования
Более 45	Более 220	Менее 200	Приставные стремянки	Опасно для ежедневного спуска

Разновидности конструкций в калькуляторе

Программа поддерживает переключение между четырьмя самыми популярными типами конфигураций. Выбор зависит исключительно от габаритов помещения и расположения несущих стен.

• Прямая лестница — классический одномаршевый вариант. Самая надежная, простая в изготовлении и удобная для переноски крупногабаритной мебели. Ее главный минус заключается в огромной занимаемой площади. Для комфортного подъема на высоту три метра потребуется более пяти метров длины пола.
• Конструкция с 90-градусной площадкой — Г-образный вариант, который чаще всего устанавливают в угол помещения вдоль двух примыкающих стен. Площадка служит местом отдыха при подъеме и делает конструкцию более безопасной при возможном падении. Ширина площадки всегда равна ширине марша.
• Конструкция с 90-градусными забежными ступенями — аналогична предыдущей, но вместо ровной площадки в углу располагаются сужающиеся ступени, обычно три или четыре штуки. Это позволяет сэкономить место и уместить марш в более компактный проем, так как подъем продолжается даже на повороте. Изготовление таких деталей требует идеальной точности по сгенерированным чертежам.
• Конструкция с 180-градусным поворотом через площадку — П-образная форма, идеальная для размещения в специальных лестничных эркерах или шахтах. Вектор движения меняется на противоположный. Площадка здесь имеет ширину марша, а ее длина равна двум ширинам марша плюс зазор между тетивами. Это очень устойчивая и монументальная конструкция.

Выбор правильной древесины: физические свойства

Не каждое дерево подходит для сборки несущего каркаса и рабочих поверхностей. Материал должен обладать балансом между упругостью, твердостью и устойчивостью к короблению при перепадах влажности.

👉 Для изготовления несущих тетив и косоуров часто применяют хвойные породы древесины, так как они имеют длинные прямые волокна и хорошо работают на изгиб. А вот для ступеней, которые подвергаются постоянному механическому истиранию подошвами обуви, лучше выбирать твердолиственные породы. Важнейшее правило: вся древесина должна быть камерной сушки с влажностью от 8 до 12 %. Использование материала естественной влажности гарантированно приведет к появлению трещин, выкручиванию элементов и ужасающему скрипу после первого же отопительного сезона.

Таблица 2. Сравнительные характеристики популярных пород древесины

Порода	Плотность кг/м3	Твердость по Бриннелю	Устойчивость к гниению	Оптимальное применение	Cтоимость
Сосна	480 — 520	1.6	Средняя	Тетивы, подступенки, чердачные марши	Низкая
Ель	450 — 470	1.3	Низкая	Скрытые элементы каркаса	Низкая
Лиственница	660 — 680	3.1	Очень высокая	Ступени, площадки, влажные помещения	Средняя
Береза	650	3.5	Низкая	Ступени под плотную укрывистую покраску	Средняя
Ясень	680 — 700	4.0	Средняя	Элитные ступени, поручни, резные балясины	Высокая
Дуб	700 — 720	3.8	Высокая	Все элементы премиум-класса	Очень высокая

Скрытые нюансы геометрии и сборки

Рассчитать параметры в программе — это лишь половина пути. Вторая половина заключается в правильном применении этих цифр на стройплощадке. Одной из самых частых ошибок является игнорирование разницы высоты первой и последней ступеней с учетом финишного напольного покрытия. Например, вы произвели расчеты и определили шаг в 180 мм от чернового пола. Позже вы залили стяжку и уложили плитку на первом этаже толщиной 50 мм, а на втором этаже постелили ламинат толщиной 15 мм. Из-за этого первая ступень станет ниже на 50 мм, а последняя выше на 35 мм. Человеческий мозг привыкает к ритму шага за доли секунды, и любая разница в высоте ступеней более чем на 5 мм вызывает спотыкание. Поэтому все расчеты должны вестись строго от нулевых отметок готовых чистовых полов.

👉 Что касается прочности тетивы. Боковая доска выступает в роли несущей балки. Если прорезать в ней пазы под ступени слишком глубоко, ее эффективное сечение критически уменьшится. Классическое правило гласит, что под самой глубокой точкой выреза в тетиве должно оставаться не менее 90-100 мм сплошного дерева. При ширине марша в метр и длине тетивы более трех метров, минимальное сечение доски должно быть не менее 50 на 250 мм, а лучше 50 на 300 мм. В противном случае лестница будет пружинить под ногами, что приведет к разрушению клеевых соединений и появлению скрипа.

Способы крепления ступеней также напрямую влияют на долговечность. Ступени никогда не крепятся исключительно на саморезы сквозь тетиву. Идеальный вариант — это фрезеровка пазов глубиной от 15 до 20 мм в боковых досках. Ступень промазывается эластичным полиуретановым или прочным столярным клеем, вставляется в паз и затем стягивается специальным крепежом. Применение металлического крепежа без клея в дереве недопустимо, так как из-за сезонного изменения влажности металл прослабнет в древесине через пару лет.

Таблица 3. Рекомендуемое сечение тетивы в зависимости от длины пролета

Длина марша по наклонной	Мин. толщина доски	Мин. ширина доски	Рек. число опорных столбов
До 2000 мм	40 мм	250 мм	Не требуются, опора на перекрытия
От 2000 до 3000 мм	50 мм	250 — 280 мм	Только по краям
От 3000 до 4500 мм	50 — 60 мм	300 мм	Желательна одна промежуточная опора
Более 4500 мм	Свыше 60 мм или клееный брус	Свыше 300 мм	Обязательны промежуточные опорные столбы

Обработка и финишное покрытие

Долговечность конструкции обеспечивается правильной финишной обработкой. Поверхность дерева должна быть отшлифована с зернистостью от 80 до 120 грит перед нанесением составов. Если вы используете сосну, обязательным шагом является обессмоливание выступающих сучков специальными растворителями.

Для покрытия ступеней используют два принципиально разных подхода: полиуретановые лаки или твердые масла с воском. Лак создает на поверхности прочную стекловидную пленку. Он отлично защищает от влаги, но если вы поцарапаете лакированную ступень песком от обуви, отреставрировать этот участок локально будет невозможно — придется снимать лак со всей поверхности детали и наносить заново. Кроме того, лакированные поверхности часто бывают скользкими.

Твердое масло с воском проникает в поры дерева, не создавая толстой пленки. Древесина сохраняет свой естественный рельеф и теплоту. Главный плюс масел заключается в возможности локальной реставрации. Если появилась царапина, достаточно слегка зашкурить это место и втереть немного нового масла — перехода видно не будет. Масло также делает поверхность менее скользкой, что критически важно для ступеней. Обновлять масляное покрытие рекомендуется раз в несколько лет в зонах с высокой проходимостью.

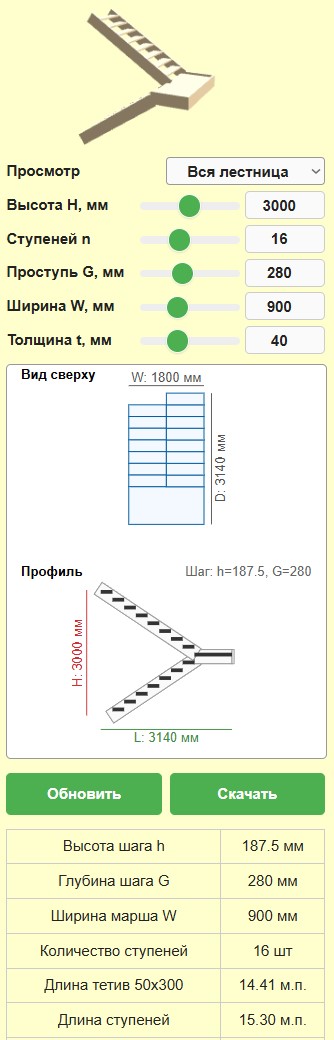

Используйте этот справочный материал вместе с калькулятором. Меняйте параметры, следите за тем, как перестраиваются чертежи и меняются цифры в смете. Интерактивное моделирование позволит вам виртуально собрать конструкцию десятки раз, найдя тот самый идеальный баланс ширины, высоты и удобства, прежде чем в дереве будет сделан первый настоящий пропил.

Литература

Данный онлайн-инструмент берет на себя самую рутинную часть работы — математические вычисления и построение геометрии. Однако для понимания столярных тонкостей, методов правильной запиловки и сращивания древесины мы настоятельно рекомендуем изучить профильную техническую литературу. Ниже представлен список отличных книг, которые станут настольными для каждого, кто решил построить надежную лестницу своими руками.

• Новицкий О.В. Строим деревянные лестницы — Отличное практическое пособие, подробно разбирающее устройство врезных конструкций и способы соединения деталей без видимого крепежа.
• Матвеева Т.А. Лестницы в вашем доме — Книга с огромным количеством реальных примеров, чертежей и узловых решений. Большое внимание уделено расчету поворотной геометрии.
• Савельев А.А. Современные лестницы. Проектирование, изготовление, монтаж — Профессиональный справочник, охватывающий не только дерево, но и комбинированные варианты с металлом и бетоном, с глубоким погружением в ГОСТы.
• Бернд Дитце. Деревянные лестницы. Проектирование и устройство — Переводное издание немецкого мастера. Немцы славятся своей педантичностью, и в этой книге досконально разобрана эргономика и способы устранения скрипов.
• Шепелев А.М. Столярные работы в сельском доме — Классика советской технической литературы. Несмотря на почтенный возраст, базовые принципы столярного дела, выборки пазов и подготовки древесины описаны здесь лучше, чем в современных глянцевых журналах.
• Прозоровский Н.И. Технология отделки столярных изделий — Незаменимая книга для этапа покраски. Все о морилках, лаках, маслах и способах их нанесения без подтеков и пузырей.
