Представляем удобный онлайн-инструмент для интерактивного проектирования корпусов устройств с фронтальной панелью. Можете добавлять отверстия, прямоугольные вырезы, настраивать размеры, толщину, цвет и сразу видеть результат в 3D. Отлично подойдёт для разработки самодельных приборов, электроники, аудиоустройств, дизайнерских изделий и многого другого.
🔧 Возможности
- 📐 Установка точных размеров корпуса — ширина, высота, глубина
- 🎨 Независимая настройка цвета корпуса, панели и элементов
- 🟢 Добавление круглых отверстий произвольного диаметра
- 🧱 Добавление прямоугольных вырезов. Например, под дисплеи или разъёмы
- 🖱️ Перетаскивание отверстий и вырезов мышкой или тачем смартфона прямо на схеме
- 🔁 Масштабируемая 2D-сетка с привязкой узлов для точной работы
- 🔍 3D-визуализация всей конструкции в реальном времени
- 💾 Кнопка «Скачать» сохраняет снимок всей программы в виде изображения
- 🧹 Кнопка «Очистить» сбрасывает все установленные элементы для нового проекта

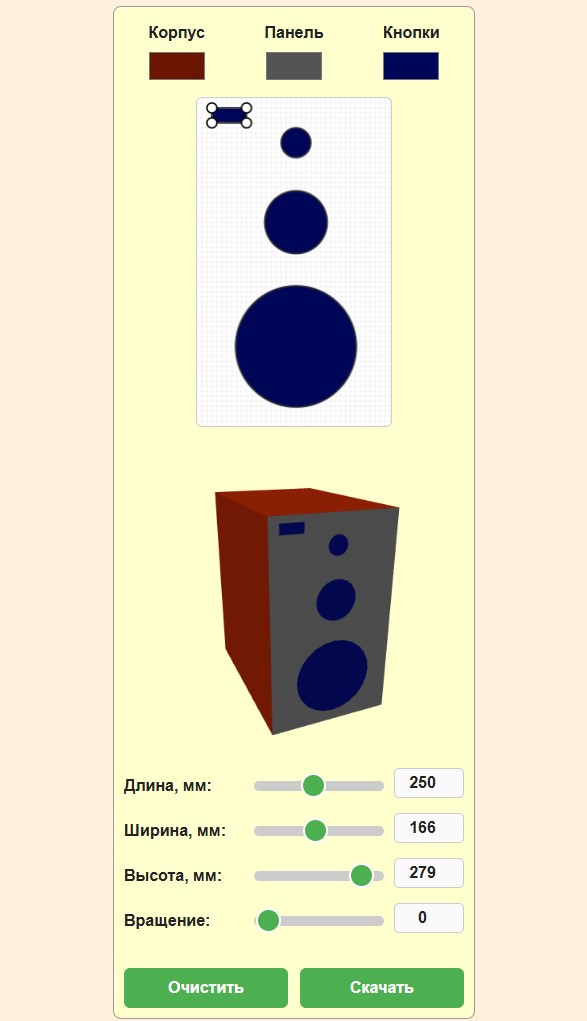

📋 Как пользоваться конструктором
- Вначале задайте размеры корпуса и панели с помощью ползунков или полей ввода, в миллиметрах.
- Выберите цвета для корпуса, деталей и панели с помощью цветовых квадратиков.
- Добавьте круглые отверстия, кликнув по нужному месту на чертеже и удерживая клик со смещением — при отпускании курсора появится залитый цветом круг. Их можно перетаскивать.
- Добавьте прямоугольные вырезы поочередно кликая в нужных местах. Двойной клик по точке завершает контур. Их также можно перетаскивать, как и отдельные вершины углов (для изменения формы).
- Сетка поможет выравнивать элементы точно по размерам. Один квадрат сетки равен 5 пикселей.
- 3D-модель отображается по центру поля. Можете вращать её мышью, свайпом на телефоне и приближать колесиком. Можно ползунком задать скорость вращения или остановить вообще.
- Готовый проект сохраняется в виде изображения — кнопка «Скачать» внизу сделает снимок всей панели.
- Чтобы начать новый проект заново, нажмите «Очистить».
Круглые отверстия удобны для кнопок, светодиодов, стрелочных индикаторов и винтов, прямоугольные — под LED дисплеи, разъёмы и переключатели. Цвета корпуса и других элементов можно изменить в любой момент — просто щёлкните по нужному цвету сверху и выберите желаемый.
📦 Применение
Инструмент подойдёт для:
- Проектирования передних панелей УНЧ, блоков питания, зарядных устройств, акустических систем, контроллеров и других электронных приборов
- Подготовки макета корпуса перед 3D-печатью или лазерной резкой
- Обучающих целей: для студентов и радиолюбителей
- Визуализации заказов для клиентов
На данный момент экспорт доступен в виде PNG изображения. Планируется добавить в SVG и STL для лазерной резки и 3D-печати. Конструктор запускается прямо в браузере на компьютерах телефонах или планшетах, не требует регистрации, установки и работает даже без интернета.
📺 Видео инструкция
Если вы нашли ошибку или хотите предложить новую функцию — напишите в отзывах. Мы периодически улучшаем инструмент благодаря вашим отзывам!
