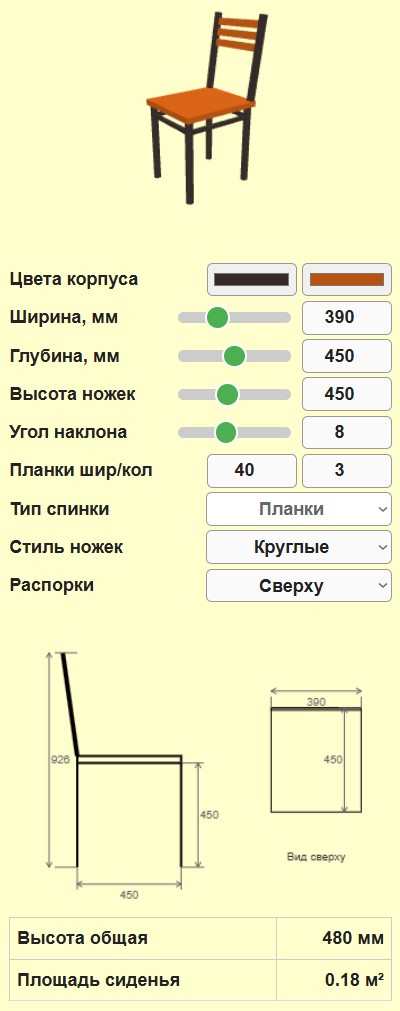

Этот конструктор позволяет быстро задать геометрию (ширина, глубина, высота ножек), параметры спинки (тип, угол, количество и ширина планок), стиль ножек и распорок; увидеть 3D-модель и чертежи, получить расход материалов и простую спецификацию для резки. Ниже — пошаговая инструкция и всё, что нужно мастеру.
Для чего нужна программа
- Быстро проверить визуально форму и пропорции стула/табуретки.
- Оценить объём древесины, массу и общую длину планок.
- Получить чертёж в двух проекциях сверху и вид сбоку для резки и сборки.
- Экспериментировать с вариантами спинки, углом наклона и расположением распорок.
Как пользоваться конструктором
- Задайте «Ширина» (мм) — расстояние между боковыми стойками/ножками по передней кромке сиденья.
- Задайте «Глубина» (мм) — расстояние от передней кромки сиденья до задней кромки (или задней опоры).
- Задайте «Высота ножек» (мм) — высота от пола до верхней плоскости каркаса/сиденья (без учёта толщины сиденья).
- Выберите «Тип спинки» — если выбран «Планки», укажите ширину планки и количество; если «Крест» — визуализируется другой вариант.
- Установите «Угол наклона» спинки (градусы) — небольшой отрицательный угол (5–12°) делает сидение удобнее для спины.
- Выберите стиль ножек и распорки (нет/сверху/посередине) — конструктор покажет опоры и поперечные элементы.
- Смотрите 3D: вращайте, приближайте. Нажмите «Скачать», чтобы получить картинку интерфейса с 3D и чертежом для отчёта.
Основные понятия и практические допуски
- Толщина планки. Для сидений обычно 18–30 мм (в ЖК-мебели — 20–30 мм); для спинок 15–25 мм. Чем тоньше — тем больше прогиб без подкрепления.
- Шаг планок. Рекомендуется 6–25 мм в зависимости от дизайна и климата (в уличной мебели допускайте больше, чтобы вода уходила).
- Допуски при сверлении и подгонке. Отверстия под шканты/дюбели: +0.2…+0.5 мм; под конфирматы/винты — стандартное резьбовое отверстие по рекомендациям крепежа.
- Угол наклона спинки. 3–8° — прямая спинка, 8–15° — более комфортный кухонный стул для длительного сидения.
Формулы и расчёты
Обозначения: L — длина планки, W — ширина планки, T — толщина планки, n — число планок, D — глубина сиденья (мм).
| Вычисление | Формула |
|---|---|
| Объём одной планки (м³) | V = (L мм /1000) × (W мм /1000) × (T мм /1000) |
| Общая длина всех планок (м) | L_total = n × (L /1000) |
| Шаг между планками (мм) | gap = (D — n × W) / (n — 1) — если n>1 |
| Масса древесины (≈) | m ≈ V_total × ρ (ρ — плотность, кг/м³; пример для хвои 450–550, для твёрдых 650–900) |
Справочные таблицы
Рекомендуемые породы и их плотность
| Порода | Плотность, кг/м³ | Примечание |
|---|---|---|
| Сосна / ель | 430–550 | Дёшево, легко, для мебели простых форм |
| Берёза | 650–700 | Хорошая прочность, гладкая поверхность |
| Дуб | 700–900 | Износостойкий, для долговечной мебели |
| Ясень / Ольха | 600–750 | Эластичный, приятный рисунок |
Типовые размеры крепежа и элементы
| Элемент | Рекомендация |
|---|---|
| Шурупы по дереву | 4×40…5×60 мм — для каркаса |
| Шканты/дюбели | 8–10 мм, длина 30–50 мм — для скрытых соединений |
| Конфирматы | 6.3×50 мм — при монтаже каркаса и фанеры |
| Клей | ПВА-клей для мебели (влагостойкий при наружном использовании — специальный) |
Шаблон резки и спецификация
Сделайте таблицу резки по каждому наименованию. Пример — скамейка/табуретка длина 1500 мм:
| Позиция | Размер, мм | Количество |
|---|---|---|
| Планка сиденья | 1500 × 90 × 30 | 5 |
| Поперечина (опора под планки) | 1500 × 20 × 40 | 2 |
| Ножки | 40 × 450 × 40 | 4 |
Порядок работ в мастерской
- Подготовка материалов. Проверить влажность древесины (идеально 8–12% для мебели внутри помещений). Отбросить деформированные ламели.
- Разметка и резка. Вычерчиваем детали по спецификации, режем торцовочной/циркулярной пилой, оставляя запас 1–2 мм для чистовой обработки.
- Шлифовка и подгонка. Шлифуем плоскости на ленточной/дельтапилой или ручной шкуркой, контролируем параллельность.
- Сборка каркаса. Сначала собираем опорные поперечины и ножки, применяя клеевые соединения + шканты/шурупы. Проверяем прямоугольность (диагонали).
- Крепление планок. Если планки крепятся сверху на поперечины — сначала временно устанавливаем, выверяем шаг и симметрию, потом окончательно фиксируем.
- Финишная обработка. Грунтование/пропитка, шлифовка, покрытие лаком/маслом/красителем. Между слоями — лёгкая шлифовка.
Способы соединений
- Шкант (деревянный шип). Надёжно, скрыто; требуются шаблоны/нагели для точности.
- Конфирмат/шуруп с клеем. Быстро и прочно для каркаса; головки закрываются заглушками.
- Шип-паз / Mortise & Tenon. Для классических ножек и стоек — самая прочная технология (рекомендуется для нагруженных мест).
- Угловые профили и уголки. Применять, если нужен быстрый усиленный монтаж; но эстетика ниже.
Финишная обработка это шлифовка по зернистости: 120 → 180 → 240 (между слоями 320 для масляных покрытий — по необходимости). Грунтовка: для твёрдых пород и внутренних работ — акриловые грунты или масло; для уличной мебели — влагостойкие пропитки. Покрытие: масляное (натуральный вид), лак (более прочное), полиуретан (для износостойкости). Всегда пробный слой на обрезке.
Контроль качества и проверка
- Проверить прямоугольность каркаса (диагонали), нет ли люфта в соединениях.
- Убедиться, что края планок не острые — радиус фаски 1.5–3 мм для комфорта.
- Проверить прочность: нагрузка 1–2 человекам (в тесте) для табуретки/стула — выдерживает без прогиба и трещин.
- Проверить покрытие на равномерность и отсутствие потёков/мыльных пятен.
Если планки «гуляют» по ширине — добавьте скользящие шпонки или шайбы для компенсации изменений влажности. Для облегчения сборки сделайте шаблон- направляющую для шкантов/отверстий — экономит время и повышает точность. При склеивании больших деталей применяйте равномерное распределение струбцин (каждые 200–300 мм). Если нужно убрать небольшую кривизну планки — используйте тисочки и лёгкий удар молотка по месту гиба после нагрева паром (опытно, осторожно).
Пример расчётов
Задача: стул длиной планки L = 400 мм (ширина сиденья), планок n = 5, ширина каждой планки W = 90 мм, толщина T = 30 мм. Глубина сиденья D = 400 мм.
- Шаг = (400 − 5×90) / (5 − 1) = (400 − 450) / 4 = −50/4 = −12.5 мм → отрицательный означает что выбранных планок слишком много: уменьшите число планок или ширину планки.
- Объём одной планки: V = (0.4 m × 0.09 m × 0.03 m) = 0.00108 м³. Для 5 планок V_total = 0.0054 м³.
- Масса при ρ = 700 кг/м³: m = 0.0054 × 700 ≈ 3.78 кг.
Итого, данный конструктор — инструмент для быстрой проверки идей и получения примерной спецификации. Всегда сверяйте расчёты с реальными размерами готового бруса и учитывайте влажность и возможную усадку или набухание материала. В мастерской придерживайтесь шаблонов и проверяйте точность на горизонтальной поверхности. Успехов в работе!
