Создание современных электронных устройств — это удивительный процесс, объединяющий точный расчет и настоящее техническое творчество. Еще не так давно радиолюбители и начинающие инженеры тратили долгие часы на ручное рисование дорожек лаком на кусках фольгированного текстолита, а малейшая ошибка приводила к порче ценных радиокомпонентов. Сегодня технологии открывают перед нами принципиально новые возможности. Интерактивный трехмерный симулятор печатных плат позволяет перенести весь этап проектирования в виртуальное пространство браузера, превращая сложную инженерную задачу в наглядный, понятный и увлекательный процесс.
💻 Этот симулятор разработан для того, чтобы стереть грань между плоской теоретической схемой и реальным физическим изделием. Программа предоставляет полноценную объемную среду, в которой каждый элемент обладает своими реальными пропорциями, цветом и геометрическими особенностями. Использование такого инструмента помогает наглядно оценить габариты будущего изделия, продумать оптимальное расположение радиодеталей и безопасно проложить токоведущие дорожки без риска короткого замыкания. Давайте подробно разберем, как устроен этот виртуальный полигон и как использовать его функции на максимум для реализации своих творческих задумок.
Первые шаги и тонкая настройка рабочего пространства

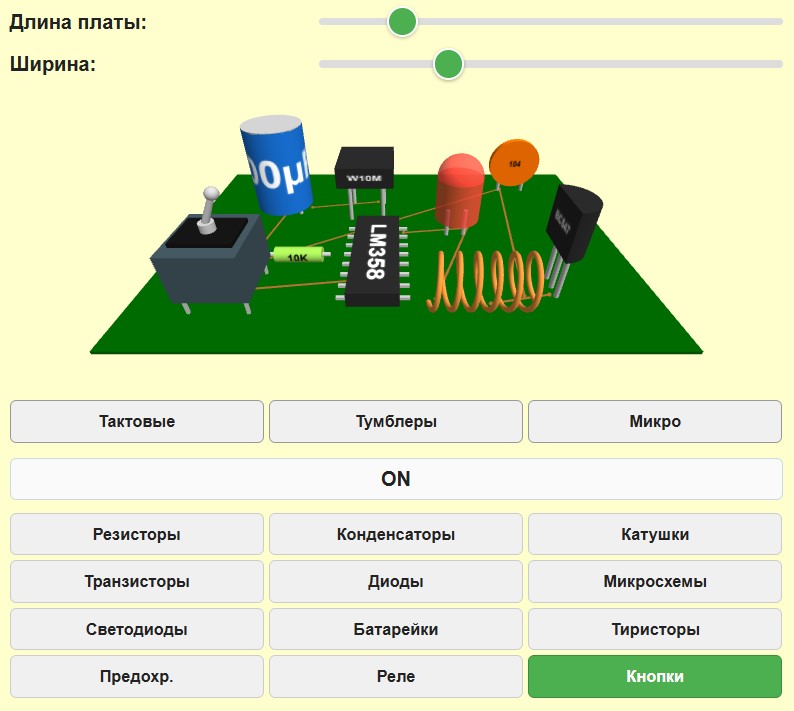

Работа над любым электронным узлом неизменно начинается с подготовки основы — самой печатной платы. В верхней части интерфейса программы расположены удобные механические регуляторы, с помощью которых можно мгновенно изменить геометрические параметры заготовки в режиме реального времени. Передвигая ползунки, можно легко настроить длину и ширину текстолитовой пластины под конкретные нужды, будь то миниатюрный датчик для умного дома или массивная плата блока питания.
Изменение размеров платы сопровождается мгновенной перестройкой трехмерной сцены, ведь визуальные границы позволяют сразу понять, сколько свободного места есть в распоряжении разработчика. Профессиональный подход к компоновке требует, чтобы плата не была перегружена, но и оставлять огромные пустые пространства тоже не стоит. Правильно подобранные габариты основы — залог того, что готовое устройство без проблем поместится в запланированный пластиковый или металлический корпус.
Помимо площади текстолита, интерактивная среда позволяет оценить и толщину основания. Это дает реалистичное ощущение плотности будущего электронного узла. Как только габариты основы утверждены, можно переходить к самому интересному этапу — наполнению платы функциональными элементами, которые и заставят схему работать.
Каталог радиодеталей и особенности их размещения
Специализированное меню выбора компонентов содержит богатый набор радиодеталей, разделенных по категориям и типам корпусов. Здесь представлены как классические выводные элементы, так и более современные детали. Чтобы добавить компонент на цифровую плату, достаточно кликнуть по нужному наименованию в списке. Система автоматически сгенерирует детальную трехмерную модель и поместит её на рабочее поле.
Каждая деталь в конструкторе выполнена с максимальным вниманием к визуальным деталям. Рассмотрим основные группы доступных компонентов:
- Постоянные резисторы. Они снабжены узнаваемой цветовой маркировкой в виде цветных колец, которая в реальном мире определяет их сопротивление. Корпус имеет реалистичную цилиндрическую форму.
- Полупроводниковые диоды и стабилитроны. Модели четко отображают полярность компонента. На цилиндрическом корпусе присутствует яркая полоса, указывающая на катодный вывод, что исключает ошибку при монтаже.
- Плавкие стеклянные предохранители. Их полупрозрачный корпус и металлические колпачки по бокам позволяют сразу отличить защитный элемент от других деталей на плате.
- Выводные катушки индуктивности. Эти компоненты представлены в виде характерных компактных бочонков насыщенного зеленого цвета, которые часто встречаются в цепях фильтрации питания.
Особого внимания заслуживает реализация выводов деталей. В отличие от упрощенных двухмерных редакторов, наш конструктор оснащен функцией автоматического формирования изогнутых ножек. Когда деталь появляется на сцене, её металлические контакты сначала идут горизонтально из торцов корпуса, а затем аккуратно загибаются под прямым углом строго вниз, уходя непосредственно в плоскость печатной платы. Это создает полную иллюзию работы с настоящими физическими компонентами, которые радиолюбитель подготавливает перед установкой на плату с помощью пинцета или круглогубцев.
Секреты идеальной трассировки и двухсторонние дорожки
После того как все ключевые элементы заняли свои места на текстолите, наступает этап трассировки — прокладки токоведущих медных дорожек. Это своего рода кровеносная система любого электронного прибора, обеспечивающая протекание электрического тока между выводами резисторов, диодов и микросхем. В симуляторе реализован продвинутый алгоритм двухсторонней прокладки проводников, который значительно упрощает жизнь разработчику.
📏 Процесс создания дорожек устроен следующим образом. Пользователь активирует инструмент рисования и начинает последовательно кликать по плате, намечая путь будущего проводника. Каждый клик создает промежуточный узел соединения, который визуализируется в виде аккуратной медной сферы. Между этими сферами симулятор автоматически натягивает плоские прямоугольные медные шины, рассчитывая их длину, угол наклона и точное положение в пространстве.
Главная фишка функционала заключается в автоматическом дублировании. При создании токопроводящей линии на верхней стороне платы система мгновенно строит её точную зеркальную копию на нижней стороне текстолита. Это решает сразу несколько важных задач:
- Удвоение площади сечения проводника. В реальной электронике это позволяет дорожке выдерживать в два раза большую силу тока без опасного нагрева и выгорания меди.
- Повышение механической надежности. Двухсторонний монтаж обеспечивает более прочное сцепление медного слоя с диэлектрической основой платы.
- Эстетика и симметрия. Двухслойная трассировка выглядит профессионально и аккуратно, соответствуя строгим промышленным стандартам проектирования.
Инструмент трассировки работает плавно, позволяя создавать сложные разветвленные сети. Если траектория дорожки должна измениться, тригонометрические алгоритмы программы мгновенно пересчитывают углы поворота медных блоков, сохраняя целостность и непрерывность электрической цепи.
Навигация в трехмерном пространстве без слепых зон
Одним из ключевых преимуществ использования объемного конструктора является абсолютная свобода обзора. Плоские чертежи часто скрывают важные пространственные нюансы, например, когда высокая катушка индуктивности блокирует доступ к маркировке соседнего резистора или когда ножки элементов расположены слишком близко друг к другу. В трехмерной среде такие проблемы исключены благодаря продуманной системе управления камерой.
Зажав левую клавишу, можно плавно вращать всю плату вокруг её центральной оси. Это позволяет взглянуть на устройство под любым углом, оценить высоту компонентов над текстолитом и проверить, ровно ли сидят детали. Вращение колесика мыши отвечает за оптическое приближение и отдаление. Можно вплотную приблизиться к корпусу диода, чтобы рассмотреть его защитную полосу, или отдалиться для обзора всей архитектуры проекта.
Зажатие правой кнопки мыши активирует режим панорамирования. Камера начинает смещаться параллельно плате вправо, влево, вверх или вниз. Сочетая эти три инструмента, можно заглянуть под абсолютно любой компонент, детально изучить качество прокладки нижних зеркальных дорожек и убедиться, что ни один элемент не накладывается на соседний. Такой тотальный визуальный контроль гарантирует отсутствие глупых ошибок компоновки еще до начала этапа производства.
Экспорт и импорт: сохранение результатов инженерной мысли
Разработка сложного электронного узла редко укладывается в один сеанс работы. Часто требуется прерваться, обдумать схему или поделиться промежуточным результатом с коллегами по увлечению. Для этого в конструкторе предусмотрена надежная система сохранения прогресса, работающая локально на компьютере пользователя.
💾 Специальная функция экспорта мгновенно собирает все данные о текущем состоянии трехмерной сцены. В этот массив информации входят точные размеры текстолитовой плиты, уникальные идентификаторы всех размещенных радиодеталей, их трехмерные координаты, углы поворота вокруг своей оси, а также подробные векторы и координаты всех проложенных медных дорожек и соединительных узлов. Все эти данные упаковываются в облегченный структурированный текстовый файл.
Скачав этот файл, можно быть уверенным, что проект находится в полной безопасности. Чтобы продолжить работу, достаточно запустить конструктор в любой другой день, нажать кнопку импорта и выбрать сохраненный файл. Система за доли секунды прочитает структуру данных, заново сгенерирует все трехмерные меши радиодеталей, восстановит их точное положение, заново изогнет ножки и проложит двухсторонние медные трассы. Никаких потерь информации или сдвигов по осям не происходит.
Практические рекомендации по грамотной компоновке плат
Чтобы спроектированная в конструкторе печатная плата была не просто красивой картинкой, а работала безупречно в реальных условиях, следует придерживаться нескольких проверенных правил компоновки. Виртуальная среда как раз предоставляет идеальные условия для отработки этих навыков без финансовых затрат на испорченные материалы.
- Прежде всего, старайтесь группировать компоненты по их функциональному назначению. Например, элементы входного фильтра питания должны располагаться компактно в одной части платы, как можно ближе к предполагаемому месту подвода внешних проводов. Не стоит раскидывать резисторы и конденсаторы одной цепи по разным углам текстолита, так как это приведет к появлению неоправданно длинных дорожек, которые в реальном мире могут работать как нежелательные антенны, собирая наводки и помехи.
- Второе важное правило — соблюдение теплового баланса. Такие детали, как мощные резисторы или диоды, во время работы могут заметно нагреваться. В трехмерном конструкторе четко видно их пространственное положение. Постарайтесь не размещать температурно-чувствительные компоненты, к которым относятся, например, электролитические конденсаторы, вплотную к сильно нагревающимся элементам. Оставляйте между ними достаточные воздушные зазоры для естественного охлаждения.
- Также всегда учитывайте удобство последующей сборки и обслуживания. Разворачивайте компоненты так, чтобы их текстовая или цветовая маркировка была легко читаема сверху и не перекрывалась соседними крупными деталями. Прокладывая дорожки, избегайте острых углов. Идеальный вариант — поворот линии под углом сорок пять градусов или плавное скругление проводника. Это снижает внутренние напряжения в меди при изготовлении реальной платы и улучшает растекание тока.
