Сегодня пространство над нашими головами напоминает оживленный мегаполис в час пик. Тысячи аппаратов ежесекундно пролетают над континентами, обеспечивая интернетом, прогнозами погоды и точной навигацией. Наблюдать за этим движением в реальном времени позволяет интерактивная 3D-модель, которая визуализирует невидимые обычному глазу процессы.
🚀 Окружающее Землю пространство неоднородно. В зависимости от назначения аппарата инженеры выбирают для него конкретный коридор. Самый густонаселенный из них — это низкая околоземная орбита. Здесь аппараты движутся с невероятной скоростью, облетая планету буквально за полтора часа. Напротив, на огромном удалении в 36 тысяч километров находятся «неподвижные» гиганты, которые всегда висят над одной точкой экватора. Разберемся, как эта сложная система работает изнутри.
Зачем нужно наблюдать за спутниками
Визуализация спутниковых потоков — это не просто красивая картинка. Это инструмент для понимания масштабов влияния технологий на нашу жизнь. Каждый огонек в калькуляторе представляет собой реальный объект весом от нескольких килограммов до многих тонн.
Связь является главной задачей большинства космических аппаратов. Огромные созвездия спутников позволяют передавать данные в самые удаленные уголки планеты, где прокладка кабеля физически невозможна. Другой важный пласт работы — дистанционное зондирование Земли. Специальные камеры следят за состоянием лесов, движением циклонов и даже за созреванием урожая на полях. Без этих данных современная экономика и сельское хозяйство просто остановились бы.
Военный сектор и системы безопасности также занимают значительную часть орбитального пространства. Спутники-шпионы и аппараты раннего предупреждения о ракетных угрозах обеспечивают стабильность мирового порядка. Наконец, научные миссии помогают нам изучать влияние солнечной активности на атмосферу и магнитное поле планеты. Интерактивная модель позволяет отфильтровать эти типы объектов, чтобы увидеть, насколько сильно милитаризован космос или как много ресурсов тратится на гражданскую связь.
Математика полета: формулы и расчеты
Чтобы объект не упал на Землю и не улетел в открытый космос, он должен двигаться с определенной скоростью. В основе работы данного 3D-калькулятора лежат классические законы небесной механики, открытые еще Исааком Ньютоном. Главный принцип заключается в равновесии между силой притяжения планеты и центробежной силой, возникающей при движении по кругу. Основная формула для определения первой космической скорости выглядит так:
v = √(G * M / (R + h))
В этом уравнении буква G обозначает гравитационную постоянную, M — массу Земли, R — радиус нашей планеты, а h — высоту спутника над поверхностью. Чем выше находится аппарат, тем меньшая скорость ему требуется для удержания на орбите. Именно поэтому объекты на низких высотах кажутся стремительными метеорами, а далекие аппараты медленно дрейфуют в пустоте.

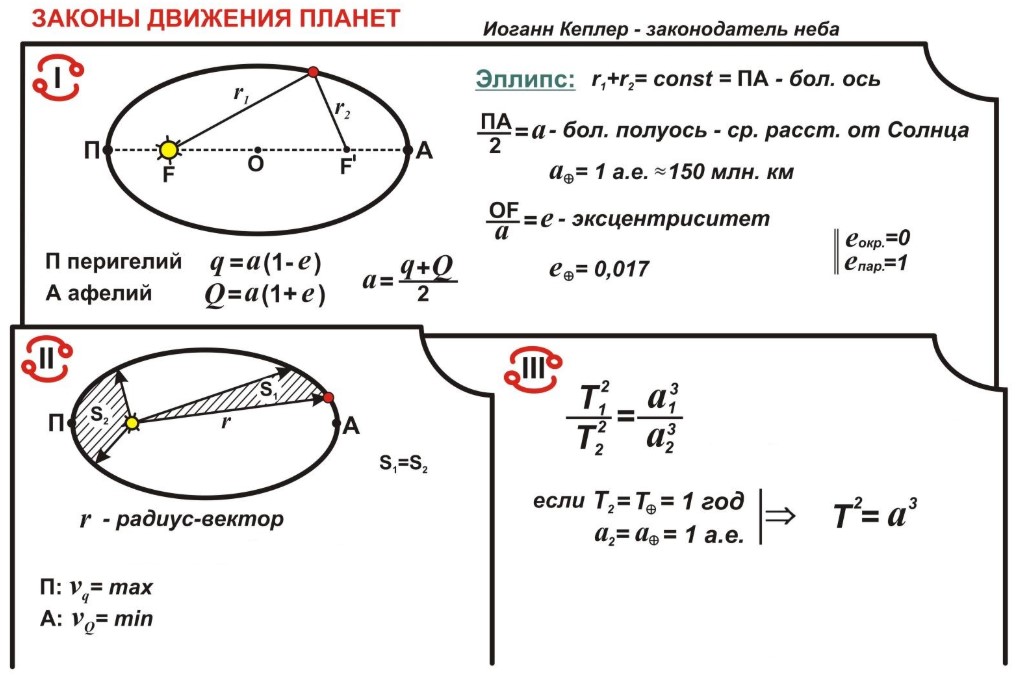

Для расчета периода обращения, то есть времени одного полного витка, применяется Третий закон Кеплера. Программная часть калькулятора использует эти параметры для отрисовки плавного движения каждой точки. В коде это реализуется через изменение угла положения объекта в зависимости от прошедшего времени и заданной скорости симуляции.
Практический пример расчета для спутника связи
Предположим, у нас есть аппарат на высоте 2000 километров над Землей. Это верхняя граница низких орбит. Радиус Земли составляет примерно 6371 километр. Значит, общее расстояние от центра планеты до нашего объекта будет равно 8371 километру.
✍ Подставив значения в формулу, мы получим, что скорость полета должна быть около 6,9 километров в секунду. Если мы захотим вычислить период обращения, то увидим, что такой спутник сделает полный круг вокруг планеты примерно за 127 минут. В калькуляторе эти данные переводятся в визуальные координаты X и Z, которые обновляются 60 раз в секунду, создавая эффект непрерывного полета.
Классификация орбитальных эшелонов
Для удобства использования калькулятора все спутники разделены на три ключевых диапазона. Каждый из них имеет свои уникальные особенности и правила «дорожного движения».
- Низкая околоземная орбита (LEO) простирается от 160 до 2000 километров. Это место обитания Международной космической станции и большинства разведывательных аппаратов. Здесь очень высокая плотность объектов, что создает риск столкновений. Именно в этом слое сосредоточены тысячи малых спутников современных интернет-провайдеров.
- Средняя околоземная орбита (MEO) находится в промежутке между двумя и тридцатью пятью тысячами километров. Это основное рабочее пространство для навигационных систем, таких как ГЛОНАСС или GPS. Аппаратам здесь требуется больше времени на виток, зато они покрывают сигналом огромные территории.
- Геостационарная орбита (GEO) — это особенная «золотая жила» на высоте ровно 35 786 километров. На этой дистанции период обращения спутника совпадает с периодом вращения Земли вокруг своей оси. В модели это наглядно реализовано: если включить фильтр GEO, можно увидеть, как точки замирают над конкретными участками экватора. Это идеальное место для телевизионного вещания и метеорологических станций мирового масштаба.
Справочные данные по космическим державам
| Страна | Спутников активных | Cпециализация | Cистемы |
|---|---|---|---|
| США | ~5 800 | Коммерческая связь, военная разведка, GPS | Starlink, GPS, Keyhole, Kuiper |
| Китай | ~1 150 | Дистанционное зондирование, навигация, связь | Beidou, Yaogan, Guowang |
| Россия | ~240 | ГЛОНАСС, военная спецсвязь, метео | ГЛОНАСС, Космос, Электро-Л |
| Великобритания | ~750 | Глобальный широкополосный интернет | OneWeb |
| Япония | ~130 | Связь, научные исследования, навигация | QZSS (Michibiki), ALOS |
| Индия | ~110 | Метеорология, связь, зондирование | NavIC, GSAT, Cartosat |
| Европейское Косм. Агентство (ESA) | ~100 | Наука, навигация, экология | Galileo, Sentinel |
| Люксембург | ~60 | Коммерческое ТВ и спутниковая связь | SES (Astra) |
| Франция | ~55 | Военная разведка, связь | Syracuse, Helios |
| Другие (100+ стран) | ~500 | Национальное ТВ, научные кубсаты | Разные |
| ИТОГО: | ~9 000+ |
Разные страны преследуют свои цели в космосе. Кто-то делает ставку на коммерческий успех и связь, другие — на научные исследования или военное превосходство. Вот таблица распределения активности основных игроков на орбите.
| Страна | Приоритет | Высоты, км | Особенности группировки |
|---|---|---|---|
| Россия | Навигация, Оборона | 19 100 – 20 000 | Акцент на глобальное покрытие навигационным сигналом ГЛОНАСС. |
| США | Связь, Разведка | 550 – 35 786 | Огромное количество частных спутников связи и мощные военные аппараты. |
| Китай | Мониторинг, Наука | 600 – 1200 | Стремительный рост группировок для зондирования поверхности Земли. |
| Индия | Метеорология | 800 – 36 000 | Фокус на предсказании муссонов и обеспечении связи в сельских районах. |
| Евросоюз | Экология, Навигация | 23 000 – 25 000 | Развитие системы Galileo и программ климатического контроля. |
Для тех, кто хочет глубже понимать, что именно отображает калькулятор при выборе различных фильтров, полезна будет следующая сводная информация по известным группировкам.
| Название | Количество | Тип орбиты | Назначение |
|---|---|---|---|
| Starlink | Более 5000 | Низкая (LEO) | Глобальный широкополосный спутниковый интернет. |
| ГЛОНАСС | 24 – 28 | Средняя (MEO) | Российская система глобального позиционирования. |
| GPS | 31 – 33 | Средняя (MEO) | Американская система глобальной навигации. |
| Inmarsat | 12 – 15 | Геостационарная (GEO) | Обеспечение безопасности мореплавания и авиации. |
| OneWeb | Около 600 | Низкая (LEO) | Корпоративный и правительственный доступ к сети. |
Будущее орбитальной экологии
Одной из скрытых проблем, которую косвенно показывает модель через огромную плотность точек, является космический мусор. Отработанные ступени ракет, вышедшие из строя блоки питания и просто обломки старых миссий продолжают вращаться вокруг Земли тысячи лет. Каждый активный спутник сегодня должен иметь систему маневрирования, чтобы избегать столкновений с этим техногенным шумом.
🌎 В симуляторе можно заметить, насколько «чище» выглядят высокие орбиты по сравнению с низкими. Но на геостационарном поясе свободные места тоже ограничены. Существует понятие «орбита захоронения», куда спутники связи отправляются доживать свой век после выработки топлива. Это происходит путем небольшого импульса, который поднимает аппарат еще выше, освобождая ценный слот для нового преемника.
Современные тренды ведут к миниатюризации. Вместо одного огромного аппарата размером с автобус компании запускают десятки маленьких «кубсатов» размером с коробку от обуви. Это делает космос доступнее, но требует еще более совершенных алгоритмов для отслеживания траекторий, что и демонстрирует программная визуализация.
Как пользоваться визуализатором эффективно
Чтобы получить максимум пользы от программы, стоит обратить внимание на цветовую индикацию. Каждый цвет соответствует определенной стране, что позволяет мгновенно оценить, чье влияние преобладает в конкретном секторе. Регулировка скорости симуляции помогает рассмотреть динамику полета: на малых значениях видна статика геостационаров, на высоких — танец низкоорбитальных объектов.
Функция скриншота полезна для образовательных целей, позволяя зафиксировать положение группировок в конкретный момент времени. Полноэкранный режим погружает в атмосферу бесконечного движения, превращая монитор в иллюминатор космической станции. Использование фильтров по типам — военные, научные или коммерческие — показывает, как именно человечество использует ресурсы ближнего космоса.
Орбитальная механика — это удивительный баланс между хаосом и строгим порядком. Наблюдая за точками на экране, помните, что за каждой из них стоит труд тысяч инженеров и мечта человечества о покорении звездных пространств.
Рекомендуемая литература по теме
Если вас увлекла механика небесных тел и устройство спутников, эти книги помогут разобраться в вопросе на профессиональном уровне:
- Б. В. Раушенбах — «Управление космическими аппаратами». Фундаментальный труд от одного из основателей советской космонавтики.
- М. К. Тихонравов — «Основы теории полета и элементы проектирования искусственных спутников Земли». Классика жанра о том, как проектировались первые миссии.
- В. И. Левантовский — «Механика космического полета в элементарном изложении». Отличное пособие для тех, кто хочет понять формулы без излишней академичности.
- П. А. Бакут — «Наблюдение искусственных спутников Земли». Практическое руководство по методам слежения и оптики.
- К. С. Гэтланд — «Космическая техника». Иллюстрированная энциклопедия об устройстве разных типов аппаратов.
- В. Н. Школьников — «Спутники связи». Подробный разбор того, как работают ретрансляторы на разных орбитах.
- С. П. Королев — «Творческое наследие». Сборник трудов и размышлений главного конструктора о будущем орбитальных станций.
