Размер поля:
x
Программа предназначена для создания и редактирования иконок и логотипов в пиксельном формате для LCD, OLED и других дисплеев. Поддерживается цветное рисование, экспорт и импорт изображений, а также генерация HEX-данных.
Что можно сделать в редакторе
- Рисование и редактирование пикселей на сетке произвольного размера (от 8×8 до 128×128).
- Выбор цвета из палитры (8 стандартных цветов, включая белый как «ластик»).
- Импорт PNG-файлов с автоматическим преобразованием в пиксельную сетку.
- Экспорт изображения в PNG или в HEX-формате (для микроконтроллеров, дисплеев).
- Инверсия и зеркальное отражение пикселей по горизонтали.
Инструмент позволяет быстро создать иконку, логотип или символ для вывода на дисплеи. Поддерживает цветные и монохромные форматы, работает прямо в браузере и не требует установки.
Особенности работы

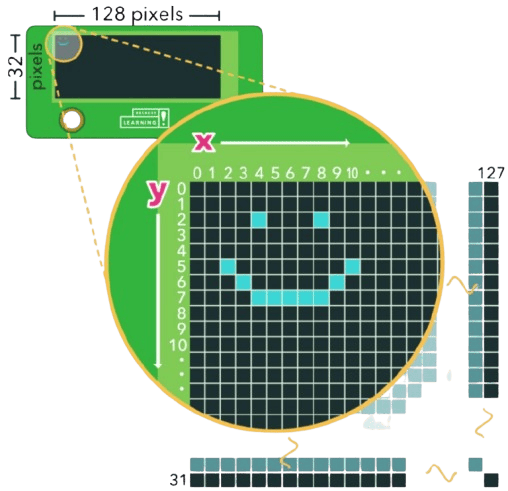

- Каждая клетка соответствует одному пикселю изображения.
- Рисование осуществляется кликом по клетке (повторный клик — удалить цвет).
- Цвет выбирается из палитры под сеткой — активный цвет выделяется рамкой.
- При импорте PNG изображение автоматически масштабируется под заданный размер сетки.
Форматы вывода
- HEX: байтовое представление каждого ряда в шестнадцатеричном виде (0x..).
- PNG: растровый экспорт цветного или моно изображения.
Описание параметров
| Параметр | Назначение | Диапазон |
|---|---|---|
| Размер поля | Ширина × высота пиксельной сетки | от 8 до 128 |
| Палитра | Выбор цвета для рисования | 8 стандартных цветов |
| HEX | Побитовый экспорт данных | формат 0x00 |
| PNG | Изображение иконки | Цветное |
Применение
Редактор особенно полезен для:
- Создания логотипов и иконок для дисплеев (OLED, LCD, TFT, LED-матриц).
- Формирования массивов для отображения на микроконтроллерах.
- Быстрого прототипирования пользовательских интерфейсов устройств.
- Импорта готовых PNG-графиков и преобразования в HEX/битовые форматы.
Справочная таблица дисплеев и форматов
| Тип дисплея | Разрешение | Глубина цвета | Формат вывода | Контроллер |
|---|---|---|---|---|
| OLED монохромный | 128×64 / 128×32 | 1 бит (черный/белый) | HEX, PNG | SSD1306, SH1106 |
| LCD графический | 128×64 | 1 бит | HEX, PNG | ST7920, KS0108 |
| LCD текстовый | 5×8 / 5×10 (символ) | 1 бит | HEX (CGROM) | HD44780 |
| OLED цветной | 96×64 / 160×128 | RGB565 / RGB332 | PNG | SSD1331, ST7735 |
| TFT LCD | 320×240 и выше | 24-бит (TrueColor) | PNG | ILI9341, HX8357 |
| Светодиодная матрица | 8×8 / 16×16 | 1 бит | HEX | MAX7219, HT16K33 |
Результат можно сразу использовать в Arduino/STM32-проектах, в OLED-дисплеях (на SSD1306, SH1106 и др.) или в любых графических интерфейсах, использующих побитовые изображения. Для улучшения совместимости цвета автоматически трансформируются в формат RGB и усредняются при импорте PNG.
