Графики динамических характеристик тела

Мир вокруг нас подчиняется строгим математическим алгоритмам. Каждое движение автомобиля, растяжение пружины в дверном доводчике или скольжение подошвы по мокрому асфальту — это результат взаимодействия физических величин. Чтобы не гадать и не полагаться на интуицию, созданы инструменты для точного моделирования этих процессов. Данный калькулятор позволяет визуализировать зависимости, которые лежат в основе классической механики. Мы разберем основные блоки программы, чтобы вы понимали смысл каждой кривой на экране и могли применять эти знания в реальных задачах — от проектирования механизмов до оценки безопасности на дороге.

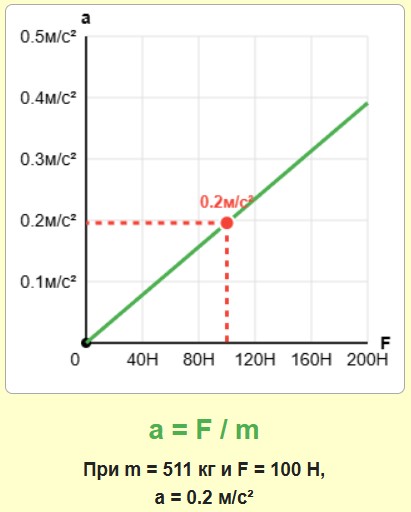

Ускорение

Когда говорим о движении, первым делом на ум приходит скорость. Но скорость сама по себе инертна. Гораздо интереснее то, как она меняется. За это отвечает ускорение. Согласно второму закону Ньютона, ускорение прямо пропорционально силе, действующей на тело, и обратно пропорционально его массе. Это фундаментальная истина, на которой строится вся современная инженерия. В калькуляторе видно, как график послушно ползет вверх при увеличении приложенных усилий или стремительно падает, если объект становится слишком тяжелым.

Зачем это нужно понимать на практике? Представьте, что выбираем двигатель для транспортной платформы. Если масса груза фиксирована, то график покажет, какую избыточную силу нужно создать для достижения нужного темпа разгона. Или наоборот — понимаем предел возможностей привода и можем рассчитать максимальный вес, который не превратит движение в черепашью прогулку. Формула расчета:

a = F / m

Где переменные означают следующее:

• a — ускорение, измеряемое в метрах на секунду в квадрате;
• F — результирующая сила в Ньютонах;
• m — масса объекта в килограммах.

👉 Математический пример. Допустим, у нас есть тележка массой 50 килограмм. Вы толкаете её с силой 150 Ньютон. Подставим значения в уравнение. Разделим 150 на 50. Получаем ровно 3. Это значит, что каждую секунду скорость тележки будет увеличиваться на 3 метра в секунду. Если через секунду она ехала со скоростью 3 м/с, то через две будет уже 6 м/с, а через десять — все 30 м/с, если пренебречь сопротивлением воздуха.

Справочная таблица масс и средних сил для расчетов

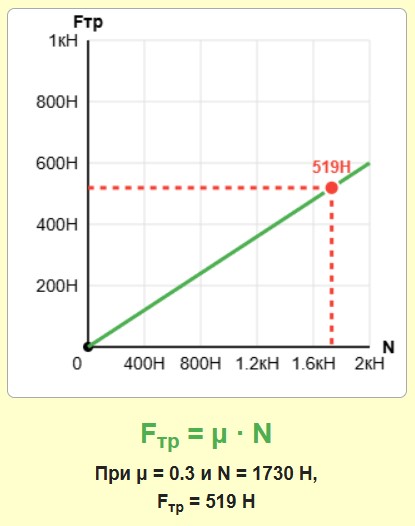

Сила трения

Трение — штука коварная. С одной стороны, оно мешает нам двигать тяжелые шкафы по полу. С другой — без него мы бы не смогли сделать и шага, а колеса машин просто бесполезно вращались бы на месте. В калькуляторе реализован расчет силы трения скольжения. Она зависит от двух параметров: коэффициента трения, который определяется материалами поверхностей, и силы нормального давления — фактически того, насколько сильно объект прижат к плоскости.

Сила трения всегда направлена против движения. График в программе наглядно демонстрирует линейную зависимость. Чем тяжелее предмет или чем более шершавая поверхность, тем больше усилий нужно приложить, чтобы сдвинуть его с мертвой точки. Это критически важно при расчете конвейерных лент, тормозных систем или просто при выборе обуви для походов по скользким камням. Формула расчета:

Fтр = μ · N

Разберем компоненты:

• Fтр — итоговая сила трения в Ньютонах;
• μ — безразмерный коэффициент трения;
• N — сила нормальной реакции опоры, которая на горизонтальной поверхности равна весу тела (m · g).

👉 Математический пример. Вы тянете деревянный ящик весом 20 кг по бетонному полу. Коэффициент трения дерева о бетон составляет примерно 0.5. Сначала найдем прижимную силу N. Умножим массу 20 на ускорение свободного падения 9.81. Получаем 196.2 Ньютона. Теперь вычислим трение. Умножим 196.2 на коэффициент 0.5. Итог — 98.1 Ньютона. Это та минимальная сила, которую надо приложить горизонтально, чтобы ящик просто начал скользить.

Коэффициенты трения для разных пар материалов

Закон Гука упругой деформации

Когда вы сжимаете пружину или растягиваете резиновый жгут, они стремятся вернуться в исходное состояние. Это стремление порождает силу упругости. В определенных пределах эта сила растет прямо пропорционально величине деформации. Эту закономерность открыл Роберт Гук еще в семнадцатом веке, и она до сих пор является базой для расчета любых амортизаторов, весов, строительных конструкций и даже биологических тканей.

В нашем графическом интерфейсе можете увидеть, как жесткость материала влияет на крутизну линии. Если пружина мягкая, даже большое растяжение создаст слабую силу. Если же мы имеем дело со стальным стержнем, то микроскопический сдвиг вызовет колоссальное сопротивление. Знание этих параметров позволяет инженерам создавать безопасные мосты, которые слегка прогибаются под нагрузкой, но не разрушаются, возвращаясь в форму после проезда транспорта. Формула расчета:

Fупр = k · x

Значения символов:

• Fупр — возникающая сила упругости в Ньютонах;
• k — коэффициент жесткости, измеряемый в Ньютонах на метр;
• x — величина деформации (насколько сильно растянули или сжали) в метрах.

👉 Математический пример. Имеется пружина от эспандера с жесткостью 2000 Н/м. Растянули её на 15 сантиметров. Сначала переведем сантиметры в метры. 15 см — это 0.15 м. Теперь перемножим значения. Умножим 2000 на 0.15. Получаем 300 Ньютонов. Именно такую нагрузку будут ощущать мышцы в этой точке деформации. Если захотим растянуть её до 30 см, сила удвоится и составит 600 Ньютонов.

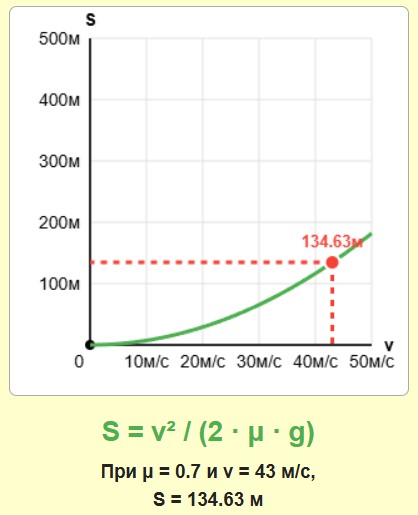

Тормозной путь

Этот раздел калькулятора — самый жизненный. Многие водители ошибочно полагают, что если увеличить скорость в два раза, то и тормозить придется в два раза дольше. Физика говорит обратное. Зависимость тормозного пути от скорости — квадратичная. Это значит, что при двукратном ускорении расстояние до полной остановки вырастет в четыре раза. В калькуляторе это выглядит как парабола, уходящая вверх.

Торможение — это процесс перехода кинетической энергии движения в тепловую энергию трения. Чем выше скорость, тем больше энергии нужно погасить. Также на результат фатально влияет коэффициент сцепления с дорогой. На мокром асфальте или льду тормозной путь увеличивается в разы, что наглядно подтверждают расчеты. Понимание этой зависимости помогает осознать, почему ограничение скорости в городе так важно для сохранения жизни пешеходов и водителей. Формула расчета:

S = v² / (2 · μ · g)

Параметры уравнения:

• S — тормозной путь в метрах;
• v — начальная скорость движения в метрах на секунду;
• μ — коэффициент трения между шинами и покрытием;
• g — ускорение свободного падения, принимаем за 9.81 м/с².

👉 Математический пример. Машина едет со скоростью 72 км/ч по сухому асфальту (μ = 0.7). Сначала переведем скорость в систему СИ. Разделим 72 на 3.6. Получаем 20 м/с. Теперь возведем скорость в квадрат. 20 умножить на 20 будет 400. Рассчитаем знаменатель. Умножим 2 на коэффициент 0.7 и на 9.81. Получаем примерно 13.73. Теперь разделим 400 на 13.73. Итог — около 29.1 метра. А теперь представьте, что скорость стала 144 км/ч (40 м/с). Квадрат скорости будет 1600. Разделим 1600 на те же 13.73. Результат — 116.5 метров. Скорость выросла в 2 раза, а путь — в 4.

Сравнительная таблица тормозных путей, в метрах

Итого, использование графических калькуляторов от сайта Радиосхемы — это отличный способ развить физическую интуицию. Когда вы самостоятельно меняете ползунки массы, силы или коэффициента трения, сухие формулы из учебников превращаются в живые образы. Начинаете видеть систему в целом, понимая, где можно сэкономить энергию, а где нужно заложить двойной запас прочности. Надеемся, этот инструмент поможет в учебе, работе или просто в понимании того, как устроен наш материальный мир!
