Катушка индуктивности — базовый элемент в электротехнике и радиоэлектронике. На первый взгляд это просто намотанный на каркас провод, но физические процессы, протекающие внутри при подаче электрического тока, лежат в основе работы немалого количества привычных устройств. Чтобы грамотно проектировать электрические цепи, подбирать компоненты для блоков питания или создавать мощные электромагниты, необходимо четко понимать два ключевых параметра: магнитный поток и энергию, которую способна запасти катушка. Визуализация этих параметров через графики помогает инженерам и радиолюбителям быстро оценивать характеристики цепи без сложных многоступенчатых вычислений на бумаге. Данный материал поможет разобраться в сути этих явлений простым языком. Мы рассмотрим, откуда берется магнитный поток, как катушка накапливает энергию, для чего эти расчеты применяются на реальной практике и как именно работают формулы.
Суть физических процессов в катушке
Любой проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле. Если этот проводник свернуть в спираль, магнитные поля отдельных витков начнут складываться и усиливать друг друга. Образуется концентрированное магнитное поле. Чем больше витков имеет катушка и чем сильнее протекающий по ней ток, тем мощнее становится это поле.
Свойство катушки сопротивляться изменениям тока называется индуктивностью. Удобно представить индуктивность как массивный маховик в механике. Раскрутить тяжелый маховик мгновенно невозможно, для этого требуется время и приложение силы. Точно так же невозможно мгновенно пустить ток через катушку индуктивности — она будет сопротивляться резкому скачку, плавно наращивая силу тока. И наоборот, если попытаться резко остановить раскрученный маховик, он по инерции продолжит движение, способный пробить препятствие. Катушка индуктивности при резком отключении тока стремится поддержать его течение, выдавая мощный всплеск напряжения. Именно это свойство запасать энергию в виде магнитного поля и отдавать ее обратно делает данный элемент незаменимым.
Что такое магнитный поток
Магнитный поток можно описать как общее количество силовых линий магнитного поля, пронизывающих определенную площадь. В контексте катушки индуктивности магнитный поток показывает, насколько сильное магнитное поле создано внутри и вокруг ее витков при заданном токе. Измеряется эта величина в Веберах. Представьте себе поток воды в трубе: сила тока — это напор воды, а индуктивность — это ширина трубы и ее форма. Магнитный поток будет являться общим объемом воды, который проходит через сечение системы.
Что такое энергия катушки
Энергия магнитного поля катушки — это та самая работа, которую совершил источник питания, чтобы преодолеть явление самоиндукции и создать стабильное магнитное поле. Эта энергия не исчезает бесследно. Она хранится в пространстве вокруг витков до тех пор, пока цепь замкнута и ток течет стабильно. Как только подача энергии извне прекращается, магнитное поле начинает схлопываться, возвращая накопленную энергию обратно в электрическую цепь. Измеряется эта запасенная энергия в Джоулях. Способность накапливать и быстро отдавать энергию используется в импульсных преобразователях напряжения, где катушка выступает в роли своеобразного микроскопического аккумулятора, заряжающегося и разряжающегося тысячи раз в секунду.
Для чего необходимы точные расчеты
Понимание и точный расчет магнитного потока и энергии требуются практически в любой области, связанной с конструированием электроники. Ошибки в этих расчетах приводят к перегреву компонентов, падению КПД устройств или даже их физическому разрушению.
- Разработка импульсных блоков питания является сферой номер один, где графики энергии катушки жизненно необходимы. В зарядных устройствах для смартфонов, блоках питания компьютеров и драйверах светодиодных ламп используются дроссели. Инженер должен рассчитать индуктивность так, чтобы дроссель запасал ровно столько энергии за один такт, сколько необходимо для питания нагрузки. Если энергии запасается слишком мало, устройство не выдаст нужную мощность. Если слишком много — сердечник дросселя перенасытится магнитной энергией, его индуктивность резко упадет почти до нуля, и произойдет короткое замыкание.
- Производство электродвигателей и генераторов целиком опирается на вычисление магнитного потока. Вращение ротора в моторе происходит за счет взаимодействия магнитных полей статора и ротора. Рассчитав правильный магнитный поток, конструкторы добиваются максимального крутящего момента при минимальных затратах электроэнергии.
- Проектирование электромагнитных реле и соленоидов также требует точных цифр. Чтобы металлическая пластина внутри реле притянулась и замкнула силовые контакты, магнитный поток должен преодолеть сопротивление возвратной пружины. Зная индуктивность обмотки и силу тока, можно точно сказать, сработает ли механизм или контакт останется разомкнутым.
Используемые формулы и их элементы
Для определения интересующих нас параметров применяются базовые формулы из классического курса физики. Они просты, но требуют внимательного отношения к единицам измерения. Формула расчета магнитного потока выглядит следующим образом:
Ф = L * I
- Ф — магнитный поток. Единица измерения Вебер. Показывает суммарное магнитное поле, созданное обмоткой.
- L — индуктивность катушки. Единица измерения Генри. Характеризует геометрию катушки, количество витков и материал сердечника.
- I — сила электрического тока. Единица измерения Ампер. Отражает количество заряженных частиц, проходящих через проводник за единицу времени.
Данная зависимость строго линейна. Если мы увеличим ток в два раза, магнитный поток также возрастет ровно в два раза. Именно поэтому график зависимости магнитного потока от тока представляет собой прямую линию, идущую из начала координат вверх.
Формула расчета энергии магнитного поля имеет другой вид:
W = (L · I²) / 2
- W — энергия магнитного поля. Единица измерения Джоуль.
- L — индуктивность катушки в Генри.
- I — сила тока в Амперах. Обратите внимание, что ток возводится в квадрат.
Квадратичная зависимость меняет картину кардинально. Увеличение тока в цепи в два раза приводит к росту запасенной энергии не в два, а в четыре раза. Если ток возрастет в 3 раза, энергия подпрыгнет в 9 раз. График такой зависимости представляет собой параболу. Эта особенность заставляет инженеров быть крайне осторожными при проектировании мощных цепей: небольшое превышение расчетного тока ведет к колоссальному выбросу энергии при размыкании цепи, что способно сжечь управляющие транзисторы.
Примеры расчетов из реальной практики
Разберем применение формул на конкретных примерах, чтобы продемонстрировать, как абстрактные цифры превращаются в физические характеристики реальных устройств.
Пример первый: силовой соленоид замка
Допустим, разрабатывается электронный замок для тяжелой двери. В качестве силового элемента используется соленоид втягивающего типа. Из техдокументации известно, что индуктивность обмотки составляет 0.5 Генри, а рабочий ток 3 Ампера.
Рассчитаем магнитный поток: Ф = 0.5 * 3 = 1.5 Вебер. Эта величина позволит конструкторам подобрать правильную марку стали для сердечника, чтобы он не ушел в насыщение при таком потоке.

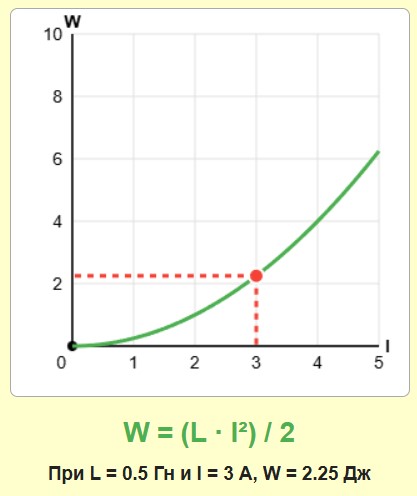

Теперь рассчитаем энергию, которую накопит эта катушка: W = 0.5 * 3 * 3 / 2 = 2.25 Джоуля. Когда замок будет обесточен, эти 2.25 Джоуля попытаются найти выход. Потребуется установить специальный защитный диод параллельно катушке, чтобы эта энергия безопасно рассеялась в виде тепла, а не уничтожила плату управления.
Пример второй: дроссель импульсного преобразователя
В блоке питания ноутбука стоит небольшой ферритовый дроссель. Его индуктивность очень мала и составляет всего 0.0001 Генри или 100 микрогенри. Однако ток через него протекает весьма приличный, например 5 Ампер.
Считаем запасенную энергию за один такт: W = 0.0001 * 5 * 5 / 2 = 0.00125 Джоуля. На первый взгляд значение кажется ничтожным. Но такой дроссель работает на частоте 100 тысяч герц. Он накапливает и отдает эти 0.00125 Джоуля сто тысяч раз каждую секунду. В результате за секунду через него прокачивается мощность в 125 Ватт, чего с запасом хватает для зарядки батареи ноутбука.
Пример третий: промышленный электромагнит
На металлургическом заводе используется кран с магнитом для поднятия металлолома. Индуктивность такой исполинской катушки может достигать 10 Генри, а рабочий ток доходить до 50 Ампер.
Магнитный поток равен: Ф = 10 * 50 = 500 Вебер. Это колоссальное поле, способное удерживать тонны металла.
Энергия обмотки: W = 10 * 50 * 50 / 2 = 12500 Джоулей. Это эквивалентно энергии удара кувалды огромного веса. Отключение такого магнита от сети напрямую вызовет гигантскую электрическую дугу, поэтому в промышленности применяют сложные схемы плавного гашения магнитного поля.
Влияние сердечника на параметры системы
Катушки без сердечника, намотанные просто на пластиковый каркас, имеют небольшую индуктивность. Они применяются в радиопередатчиках и приемниках, где важна высокая частота и стабильность. Но в силовой электронике индуктивность нужно многократно увеличивать, не увеличивая при этом размеры самой детали. Для этого внутрь катушки помещают сердечник из магнитомягкого материала. Чаще всего используют трансформаторную сталь, пермаллой или феррит. Эти материалы обладают высокой магнитной проницаемостью. Они собирают и концентрируют магнитные силовые линии внутри себя.
Введение сердечника может увеличить индуктивность в сотни и тысячи раз при тех же размерах обмотки. Соответственно, при том же самом токе пропорционально возрастут магнитный поток и накапливаемая энергия. Важно помнить о явлении магнитного насыщения. Любой материал имеет предел. Если ток будет расти дальше, сердечник перестанет концентрировать поле, его свойства скачкообразно ухудшатся, и катушка поведет себя так, словно сердечника в ней больше нет. Правильные расчеты по графикам помогают инженерам не доводить аппаратуру до этой критической границы.
Справочные таблицы
Далее представлены сводные справочные данные, которые помогут ориентироваться в порядке цифр при работе с различными электромагнитными компонентами.
Таблица 1: Типовые значения индуктивности в устройствах
| Тип устройства | Индуктивность | Основное назначение |
|---|---|---|
| Антенны радиоприемников | 0.1 — 10 микрогенри | Улавливание высокочастотных сигналов |
| Дроссели материнских плат ПК | 1 — 5 микрогенри | Фильтрация питания процессора, сглаживание пульсаций |
| Дроссели блоков питания LED-ламп | 1 — 5 миллигенри | Накопление энергии в импульсном драйвере освещения |
| Обмотки малогабаритных реле | 10 — 100 миллигенри | Замыкание сигнальных контактов на печатных платах |
| Катушки кроссоверов в акустике | 0.5 — 5 миллигенри | Разделение звукового сигнала на низкие и высокие частоты |
| Обмотки автомобильных стартеров | 0.5 — 2 Генри | Создание мощного крутящего момента для запуска двигателя |
| Первичная обмотка сетевого трансформатора | 5 — 20 Генри | Преобразование переменного напряжения 220 Вольт |
| Силовые электромагниты на производстве | От 10 до 100 Генри | Удержание крупногабаритных металлических деталей |
Таблица 2: Сравнительная характеристика магнитных материалов для сердечников
| Материал | Отн. магнитная проницаемость | Область применения |
|---|---|---|
| Воздух, вакуум, пластик, медь | 1 | Катушки индуктивности высокой частоты, радиопередатчики |
| Никель | 100 — 600 | Специализированные датчики, магнитное экранирование |
| Трансформаторная электротехническая сталь | 4000 — 10000 | Низкочастотные сетевые трансформаторы, дроссели фильтров |
| Марганец-цинковые ферриты | 1000 — 15000 | Импульсные блоки питания, высокочастотные трансформаторы |
| Пермаллой | До 100000 | Высокоточные измерительные трансформаторы тока, магнитофоны |
| Нанокристаллические сплавы | До 200000 | Современные сверхкомпактные фильтры электромагнитных помех |
Таблица 3: Динамика роста энергии катушки в зависимости от тока
В таблице наглядно показана квадратичная зависимость запасаемой энергии. Расчет приведен для эталонной катушки с индуктивностью ровно 1 Генри.
| Ток в цепи, Амперы | Индуктивность, Генри | Магн. поток, Веберы | Запасаемая энергия, Джоули |
|---|---|---|---|
| 1 | 1 | 1 | 0.5 |
| 2 | 1 | 2 | 2.0 |
| 3 | 1 | 3 | 4.5 |
| 4 | 1 | 4 | 8.0 |
| 5 | 1 | 5 | 12.5 |
| 10 | 1 | 10 | 50.0 |
| 20 | 1 | 20 | 200.0 |
Рекомендуемая профильная литература
Для более глубокого погружения в тему конструирования электронных цепей и расчета индуктивных элементов, рекомендуем ознакомиться со следующими фундаментальными трудами. Эти книги признаны классикой технической литературы и используются инженерами-практиками по всему Миру.
- «Силовая электроника» — Б.Ю. Семенов. Современная книга, полностью посвященная проектированию импульсных преобразователей напряжения. В ней детально рассматривается выбор сердечников и расчет насыщения индуктивностей.
- «Искусство схемотехники» — Пауль Хоровиц, Уинфилд Хилл. Самая известная книга по практической радиоэлектронике. В ней простым языком, почти без сложной математики, объясняются принципы работы дросселей, трансформаторов и построения импульсных схем.
- «Теоретические основы электротехники» — Л.А. Бессонов. Классический университетский учебник. Идеально подходит для тех, кому нужно разобраться в строгой математической и физической базе электромагнитных процессов, с подробными выводами всех формул.
- «Основы теории цепей» — Г.В. Зевеке. Глубокий труд, подробно рассматривающий переходные процессы в цепях с катушками индуктивности. Отлично описывает поведение энергии при коммутациях.
- «Расчет электромагнитных элементов источников вторичного электропитания» — Э.М. Ромаш. Узкоспециализированное, но невероятно полезное практическое пособие для расчета реальных дросселей и катушек для блоков питания.
- «Справочник по расчету индуктивностей» — М.В. Немцов. Настольная книга конструктора. Содержит огромное количество готовых формул для расчета индуктивности катушек самых разных форм, размеров и конфигураций.
