Понимание законов протекания электрического тока является базой для любого инженера, проектировщика или домашнего мастера. Электрическое сопротивление определяет, насколько сильно материал препятствует движению направленного потока электронов. Именно от этого параметра зависит эффективность работы линий электропередач, степень нагрева бытовых приборов и общая безопасность любой электрической цепи.
👉 Предлагаемые графики и расчетные инструменты позволяют визуализировать сложные физические процессы. Справочный материал подробно описывает механизмы влияния температуры, длины, площади поперечного сечения и диаметра на способность проводника пропускать ток. Текст поможет разобраться в принципах подбора материалов для конкретных инженерных задач без глубокого погружения в квантовую физику.
Физическая природа электрического сопротивления
Внутри любого металлического проводника существует кристаллическая решетка. Она состоит из положительно заряженных ионов, вокруг которых хаотично движутся свободные электроны. При подключении напряжения электроны начинают направленное движение от минуса к плюсу. Во время этого пути они постоянно сталкиваются с ионами кристаллической решетки. Каждое такое столкновение тормозит движение электрона и заставляет его отдавать часть своей кинетической энергии решетке. Эта переданная энергия выделяется в виде тепла.
Чем больше препятствий встречают электроны на своем пути, тем выше сопротивление материала. Разные металлы имеют различную плотность структуры и разное количество свободных носителей заряда. Именно поэтому медь проводит ток значительно лучше железа, а вольфрам отлично подходит для создания нитей накаливания из-за своей тугоплавкости и специфической структуры атомов.
Зависимость сопротивления от температуры
Температура окружающей среды и нагрев самого проводника оказывают заметное влияние на электропроводность. При нагревании металла ионы в узлах кристаллической решетки начинают колебаться быстрее и с большей амплитудой. Это создает гораздо больше препятствий для направленного потока электронов. Вероятность столкновений резко возрастает, что приводит к линейному увеличенному сопротивлению тока.
Для чистых металлов эта зависимость носит практически прямой характер в широком диапазоне температур. Для сплавов ситуация может отличаться, так как их структура изначально имеет множество дефектов. Некоторые специальные сплавы создаются именно с целью минимизации температурных колебаний сопротивления. Их применяют в точных измерительных приборах.
Формула расчета влияния температуры
Для определения точного значения используется классическая линейная формула. Она позволяет узнать, как изменится параметр при нагреве или охлаждении относительно стандартной комнатной температуры. Основная расчетная формула выглядит следующим образом:
$$R = R_0 \cdot (1 + \alpha \cdot \Delta T)$$
Разбор каждого элемента формулы:
- \(R\) — итоговое сопротивление при заданной температуре. Измеряется в Омах.
- \(R_0\) — начальное сопротивление при эталонной температуре. Обычно за эталон принимают 20 градусов Цельсия.
- \(\alpha\) — температурный коэффициент сопротивления. Это табличная величина, уникальная для каждого вещества. Она показывает, на какую долю изменится базовое значение при нагреве на один градус.
- \(\Delta T\) — разница между конечной и начальной температурой.
Пример расчета с математическими действиями
Рассмотрим задачу по вычислению параметров медной обмотки электродвигателя. В холодном состоянии при 20 градусах Цельсия обмотка показала R0 = 15 Ом. Во время интенсивной работы двигатель нагрелся до 80 градусов Цельсия. Необходимо узнать рабочее сопротивление обмотки. Температурный коэффициент меди равен 0.004.
- Шаг первый. Находим разницу температур: 80 — 20 = 60 градусов.
- Шаг второй. Умножаем температурный коэффициент на полученную разницу: 0.004 x 60 = 0.24.
- Шаг третий. Прибавляем единицу к полученному результату согласно формуле: 1 + 0.24 = 1.24.
- Шаг четвертый. Умножаем начальное значение на вычисленный множитель: 15 x 1.24 = 18.6 Ом.
Вывод: при нагреве на 60 градусов сопротивление медной катушки увеличилось с 15 до 18.6 Ом. Это существенный прирост, который обязательно учитывается при проектировании блоков питания и систем охлаждения оборудования.
Справочная таблица температурных коэффициентов
| Материал | Температурный коэффициент | Сфера применения |
|---|---|---|
| Медь | 0.0040 | Базовый материал для большинства кабелей и проводов. Отличная проводимость. |
| Алюминий | 0.0042 | Легкий и дешевый металл для магистральных линий электропередач. |
| Железо | 0.0060 | Используется редко из-за высоких потерь, чаще как несущий элемент конструкций. |
| Вольфрам | 0.0045 | Нити накаливания, сварочные электроды. Выдерживает экстремальный нагрев. |
| Серебро | 0.0038 | Идеальный проводник, применяется для покрытия контактов реле и разъемов. |
| Золото | 0.0034 | Микроэлектроника и процессоры. Не окисляется со временем. |
| Никель | 0.0060 | Аккумуляторные батареи и защитные покрытия контактов. |
| Платина | 0.0039 | Лабораторные датчики температуры высокой точности. |
| Нихром | 0.0004 | Спирали нагревательных приборов. Коэффициент в 10 раз меньше медного. |
| Константан | 0.00001 | Высокоточные измерительные шунты. Практически не меняет свойства при нагреве. |
| Манганин | 0.00001 | Эталонные резисторы. Стабильность параметров в широком диапазоне температур. |
| Графит | -0.0005 | Отрицательный коэффициент. При нагревании проводимость графита только улучшается. |
Зависимость сопротивления от геометрических параметров
Геометрия проводника является вторым важнейшим фактором после материала. Процесс протекания тока часто сравнивают с потоком воды по трубам. Длина кабеля — это длина трубы, а площадь поперечного сечения — её ширина. Чем длиннее труба, тем сложнее насосу протолкнуть через нее воду из-за трения о стенки. Чем труба шире, тем свободнее течет поток.
⚡ Именно поэтому для передачи электроэнергии на огромные расстояния используют максимально толстые провода, чтобы минимизировать потери энергии. Линейная зависимость от длины означает, что удлинение провода в два раза ровно в два раза увеличит его сопротивление.
Базовая формула расчета геометрии
Для вычисления параметров проводника цилиндрической или прямоугольной формы применяется фундаментальный закон:
$$R = \rho \cdot \frac{L}{S}$$
Разбор переменных величин:
- \(R\) — искомое сопротивление участка цепи в Омах.
- \(\rho\) — удельное сопротивление материала. Показывает сопротивление кубика материала с гранью в один метр. На практике используют удобную размерность: Ом миллиметр в квадрате деленный на метр.
- \(L\) — физическая длина провода, измеряемая в метрах.
- \(S\) — площадь поперечного сечения в квадратных миллиметрах.
Влияние площади поперечного сечения
Зависимость от площади поперечного сечения является обратно пропорциональной. Это означает, что при увеличении толщины жилы сопротивление падает по кривой гиперболы. Увеличение сечения в два раза снижает препятствие току ровно вдвое. Это критически важное правило для подбора бытовой электропроводки. Слишком тонкий провод при высокой нагрузке начнет рассеивать большую мощность, что приведет к перегреву изоляции, ее расплавлению и возможному возгоранию.
Инженеры всегда закладывают запас по сечению. Для розеточных групп обычно используют медный кабель с площадью 2.5 квадратных миллиметра, что позволяет безопасно пропускать ток для приборов мощностью до 3.5 киловатт. Для мощных варочных панелей прокладывают линии с сечением 6 квадратных миллиметров.
Справочная таблица удельного сопротивления материалов
Данная величина является константой для каждого вещества при нормальных условиях. Все значения приведены в удобном для расчетов виде.
| Материал проводника | Удельное сопротивление | Категория использования |
|---|---|---|
| Серебро | 0.016 | Драгоценные контакты, высокочастотная техника |
| Медь | 0.0175 | Бытовая проводка, печатные платы, катушки индуктивности |
| Золото | 0.023 | Покрытие контактов оперативной памяти процессоров |
| Алюминий | 0.028 | Воздушные линии электропередач, мощные шинопроводы |
| Вольфрам | 0.055 | Элементы освещения и катоды радиоламп |
| Цинк | 0.059 | Гальванические элементы защиты поверхностей |
| Никель | 0.070 | Создание термостойких сплавов |
| Железо | 0.100 | Штампованные детали корпусов, экранирование |
| Свинец | 0.210 | Пластины стартерных автомобильных аккумуляторов |
| Титан | 0.420 | Авиационная промышленность и химические реакторы |
| Константан | 0.500 | Производство точных измерительных резисторов |
| Нержавеющая сталь | 0.720 | Корпуса промышленных датчиков |
| Нихром | 1.100 | ТЭНы стиральных машин чайников обогревателей |
| Графит | 8.000 | Щетки коллекторных электродвигателей, дуговые печи |
Пример расчета длины и сечения с математическими действиями
Представим ситуацию проектирования линии освещения для длинного ангара. Используется алюминиевый кабель сечением 4 квадратных миллиметра. Длина трассы от щитка до последнего прожектора составляет 150 метров. Требуется определить электрическое сопротивление этой линии. Ток течет по фазному проводу туда и по нулевому обратно, поэтому общую длину кабеля нужно удваивать.
- Шаг первый. Определяем общую длину пути тока: 150 x 2 = 300 метров.
- Шаг второй. Находим по таблице удельное сопротивление алюминия: \(\rho\) = 0.028.
- Шаг третий. Умножаем удельный показатель на общую длину: 0.028 x 300 = 8.4.
- Шаг четвертый. Делим полученное значение на площадь поперечного сечения жилы: 8.4 / 4 = 2.1 Ом.
Вывод: сопротивление линии составит 2.1 Ом. Зная закон Ома, можно вычислить, что при токе в 10 Ампер на этом куске провода потеряется 21 Вольт напряжения. Лампы в конце ангара будут светить тусклее ожидаемого. Инженеру потребуется либо заменить алюминий на медь, либо увеличить сечение кабеля до 6 или 10 квадратных миллиметров.
Расчет сопротивления через диаметр проводника
На практике далеко не всегда известна точная площадь сечения провода. Маркировка на старых кабелях стирается, а китайские производители часто занижают реальное сечение для экономии меди. Единственным надежным способом проверки остается физическое измерение толщины жилы с помощью штангенциркуля или микрометра. Зная диаметр круглой жилы, можно легко пересчитать формулу площади круга и интегрировать её в основной закон электротехники.
Математическое преобразование формулы
Площадь круга вычисляется через диаметр следующим образом:
$$S = \frac{\pi \cdot d^2}{4}$$
Где пи — это математическая константа 3.14159, а буква d — диаметр в миллиметрах.
Если подставить это выражение в базовую формулу сопротивления, то получим рабочий инструмент для расчетов по реальным замерам:
$$R = \rho \cdot \frac{L}{\frac{\pi \cdot d^2}{4}}$$
Пример вычисления сопротивления по диаметру
Перед мастером лежит бухта неизвестного провода без маркировки. Цвет металла медный. Измерение микрометром показало диаметр жилы 1.38 мм. Необходимо узнать сопротивление ста метров этого провода для проверки его качества.
- Шаг первый. Возводим измеренный диаметр в квадрат: 1.38 x 1.38 = 1.9044.
- Шаг второй. Умножаем результат на число Пи: 1.9044 x 3.14159 = 5.9828.
- Шаг третий. Делим полученное число на четыре для получения площади сечения: 5.9828 / 4 = 1.4957 квадратных миллиметра. На практике это стандартный кабель сечением 1.5 квадрата.
- Шаг четвертый. Умножаем удельное сопротивление меди на длину провода: 0.0175 x 100 = 1.75.
- Шаг пятый. Делим результат четвертого шага на вычисленную площадь сечения: 1.75 / 1.4957 = 1.17 Ом.
Вывод: бухта содержит качественную медь стандартного сечения. Если бы омметр показал значение 1.5 Ом или выше на этом отрезке, это означало бы использование грязного сплава вместо чистой меди или занижение диаметра по всей длине бухты.
Практическое применение графиков и визуализации
Построенные калькулятором графики несут огромную практическую ценность. Они позволяют интуитивно понять поведение электрических систем при изменении внешних условий.
- График зависимости от температуры всегда представляет собой наклонную прямую линию. Угол наклона этой линии напрямую зависит от температурного коэффициента выбранного материала. Крутой подъем медного графика означает сильную зависимость. Пологая горизонтальная линия константана визуально доказывает его стабильность в любых термических режимах.
- График зависимости от длины также является прямой восходящей линией. Чем длиннее трасса электропередачи, тем выше точка на оси ординат. Здесь визуально легко определить границу, после которой дальнейшее удлинение линии становится энергетически невыгодным без повышения напряжения трансформатором.

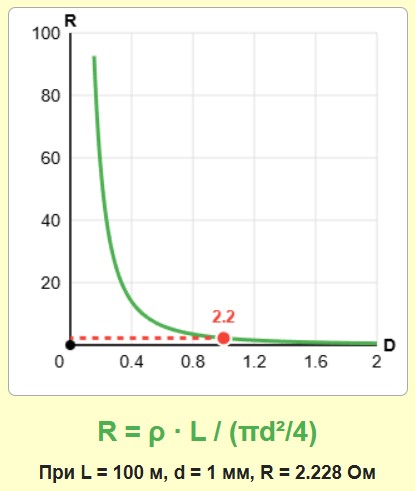

- Графики зависимости от сечения и диаметра представляют собой ниспадающие гиперболические кривые. Левая часть графика стремится к бесконечности около нулевой толщины. Это наглядно демонстрирует, почему волосковые микротрещины в платах вызывают локальный перегрев и выгорание текстолита. Правая часть кривой плавно стелется вдоль оси абсцисс. Это показывает закон убывающей отдачи: увеличение сечения с 1 до 2 квадратных миллиметров дает огромный выигрыш в проводимости, а увеличение с 50 до 51 квадратного миллиметра практически не изменит общую картину цепи.
Особенности выбора металлов для инженерных задач
Выбор материала всегда является компромиссом между его проводимостью, механической прочностью, окисляемостью и стоимостью.
Медь остается безоговорочным лидером для прокладки внутренних сетей зданий и сборки распределительных щитов. Она пластична, не ломается при многократном изгибе и обеспечивает надежный контакт в клеммных зажимах. Окисная пленка меди также проводит ток, хоть и хуже чистого металла.
Алюминий вытеснен из бытового сектора из-за своей хрупкости и текучести под давлением винтов. Алюминиевые контакты требуют регулярной протяжки. Однако в масштабах страны алюминий незаменим. Его малый вес позволяет устанавливать опоры высоковольтных линий электропередач на гораздо большем расстоянии друг от друга, что экономит колоссальные бюджеты при строительстве магистралей.
Сплавы высокого сопротивления играют противоположную роль. Задача нихрома состоит в трансформации электрической энергии в тепловую с максимальной эффективностью. Высокое удельное сопротивление позволяет делать нагревательные спирали короткими и компактными. Если попытаться сделать кипятильник из медной проволоки, ее длина составит сотни метров, что конструктивно нереализуемо в компактном корпусе бытового прибора.
Cправочные книги по электротехнике
Для более глубокого изучения физики процессов протекания тока и расчета сложных электрических цепей рекомендуется обратиться к профильной литературе. Ниже представлен список проверенных временем академических и практических изданий.
- Теоретические основы электротехники — Бессонов Л.А. Классический фундаментальный учебник для инженерных специальностей, разбирающий все аспекты законов Ома и Кирхгофа.
- Электротехника и электроника — Данилов И.А., Иванов П.М. Отличная книга для понимания физики проводников и полупроводников простым техническим языком.
- Справочник по электротехническим материалам — Корицкий Ю.В. Подробнейший сборник таблиц удельных сопротивлений, температурных коэффициентов и физических свойств металлов и диэлектриков.
- Общая электротехника — Блажкин А.Т. Базовый курс, описывающий процессы нагрева проводников, потерь напряжения в линиях и методы их компенсации.
- Электрические кабели, провода и шнуры: Справочник — Белоруссов Н.И. Практическое руководство по выбору сечений, диаметров и материалов для реальных монтажных работ.
