Понимание того, как ведут себя газы при изменении различных условий — температуры, давления или объема — необходимо в немалом количестве сфер. Проектирование двигателей внутреннего сгорания, расчет климатических систем, создание баллонов для дайвинга, разработка компрессорного оборудования и даже предсказание погоды строятся на базовых принципах термодинамики. Газы подчиняются строгим физическим правилам, которые можно рассчитать и визуализировать с помощью графиков. В этом материале редакция сайта Радиосхемы детально разберет основные газовые законы, научит читать графики термодинамических процессов и проведет для примера реальные расчеты с пошаговыми математическими выкладками.
🎓 Изучение газов важно не только для теоретиков, но и для практиков. Любой инженер, работающий с пневматикой или гидравликой, знает — газ сжимаем, в отличие от жидкостей. Это свойство делает его идеальным рабочим телом для накопления энергии, но одновременно усложняет расчеты из-за зависимости всех параметров друг от друга. Термодинамика как раз позволяет описать эти изменения через макроскопические показатели, которые легко измерить датчиками в реальной системе.
Базовое уравнение состояния
Прежде чем переходить к конкретным процессам, необходимо обозначить главную формулу, связывающую все параметры макроскопической системы. Это уравнение Менделеева-Клапейрона. Оно описывает состояние идеального газа — теоретической модели, в которой не учитываются размеры молекул и взаимодействие между ними. Для большинства реальных газов при нормальных условиях эта модель работает с высокой точностью. Формула уравнения состояния выглядит так:
P * V = v * R * T
Где P означает давление газа в Паскалях, V обозначает занимаемый им объем в кубических метрах, v является количеством вещества в молях, R выступает универсальной газовой постоянной со значением 8.314, а T представляет абсолютную температуру в Кельвинах. Именно из этого уравнения выводятся все остальные частные газовые законы, когда один из параметров остается неизменным.
👉 Важно понимать — расчеты в градусах Цельсия приведут к ошибке, так как физический смысл имеет только абсолютная шкала температур, начинающаяся от абсолютного нуля.
Количество вещества моль связывает массу газа с его химической природой. Чтобы найти количество молей, нужно массу газа в граммах разделить на его молярную массу. Это позволяет применять универсальное уравнение к любому газу — будь то легкий водород или тяжелый ксенон. Постоянная R — это своего рода коэффициент пропорциональности, который связывает энергию теплового движения молекул с давлением и объемом, которые они создают.
График зависимости давления от объема: изотермический процесс
✍ Изотермический процесс протекает при постоянной температуре. Представьте герметичный цилиндр с поршнем, который мы медленно сжимаем. Если делать это достаточно медленно, чтобы газ успевал отдавать излишки тепла в окружающую среду, его температура меняться не будет. Этот процесс описывается законом Бойля-Мариотта.
Суть закона заключается в том, что при неизменной температуре и постоянной массе газа произведение давления на объем остается величиной постоянной. Если мы уменьшаем объем в 2 раза, то и давление возрастает ровно в 2 раза. Зависимость здесь обратно пропорциональная. На графике в координатах давления и объема изотерма выглядит как гипербола. Чем выше температура, при которой протекает процесс, тем дальше гипербола будет расположена от начала координат. Это происходит потому, что при большей энергии молекул они сильнее бьют о стенки сосуда, создавая большее давление при том же объеме.
Формула для нахождения давления при изотермическом процессе:
P = (v * R * T) / V
Рассмотрим подробный пример расчета. Допустим, у нас есть 3 моля идеального газа, который находится при постоянной температуре 293 Кельвина. Газовая постоянная равна 8.314. Газ изначально занимает объем 15 литров, а затем мы сжимаем его до 5 литров. Нам нужно вычислить давление в обоих состояниях.
Шаг первый: считаем начальное давление P1 при объеме 15 литров. Сначала переведем литры в кубические метры для точности системы СИ — 15 литров равны 0.015 кубометра.
Умножаем количество вещества на газовую постоянную: 3 * 8.314 = 24.942.
Умножаем результат на температуру: 24.942 * 293 = 7308.006.
Делим полученное значение на объем 0.015 кубометра: 7308.006 / 0.015 = 487200.4.
Начальное давление составляет 487.2 килопаскалей.
Шаг второй: считаем конечное давление P2 при объеме 5 литров — 0.005 кубометра. Числитель остается неизменным, так как температура и количество газа не менялись: 7308.006.
Делим на новый объем: 7308.006 / 0.005 = 1461601.2.
Конечное давление равно 1461.6 килопаскалей. Объем уменьшился в 3 раза, и давление закономерно выросло ровно в 3 раза. Этот принцип лежит в основе работы ручных насосов и медицинских шприцев.
График зависимости объема от температуры: изобарный процесс
✍ Изобарный процесс происходит при неизменном давлении. Хорошим примером служит газ в цилиндре под тяжелым поршнем, который может свободно перемещаться. Вес поршня и атмосферное давление создают постоянное давление на газ. Если мы начнем нагревать цилиндр, газ расширится и поднимет поршень. Этот процесс подчиняется закону Гей-Люссака.
Закон гласит, что при постоянном давлении объем идеального газа прямо пропорционален его абсолютной температуре. Графически в координатах объема и температуры изобара представляет собой прямую линию, выходящую из начала координат. Угол наклона этой прямой зависит от давления: чем выше давление, тем ниже лежит прямая, то есть газ расширяется менее охотно. Линия графика направлена вверх — это значит, что при увеличении температуры молекулы начинают двигаться быстрее и раздвигают стенки сосуда, чтобы сохранить давление неизменным.
Формула для вычисления объема при изобарном процессе:
V = (v * R * T) / P
Проведем расчетный пример. В резервуаре с подвижным поршнем находится 2 моля газа под постоянным давлением 150 килопаскалей. Газ нагревают от температуры 300 Кельвинов до 450 Кельвинов. Рассчитаем, как изменится объем.
Шаг первый: вычисляем начальный объем V1 при 300 Кельвинах. Давление в Паскалях — 150000.
Умножаем моли на постоянную: 2 * 8.314 = 16.628
Умножаем на начальную температуру: 16.628 * 300 = 4988.4
Делим на давление: 4988.4 / 150000 = 0.033256 кубометра
Начальный объем равен 33.256 литра.
Шаг второй: вычисляем конечный объем V2 при 450 Кельвинах.
Снова берем моли и постоянную: 16.628
Умножаем на конечную температуру: 16.628 * 450 = 7482.6
Делим на давление: 7482.6 / 150000 = 0.049884 кубометра
Конечный объем составил 49.884 литра. Температура выросла в полтора раза, и объем увеличился пропорционально. Именно по этой причине плотно закрытые пластиковые бутылки раздуваются на солнце.

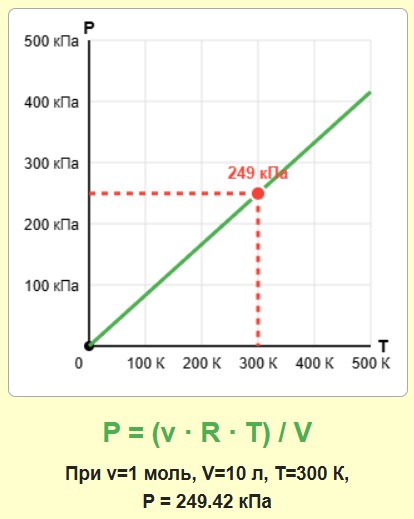

График зависимости давления от температуры: изохорный процесс
✍ Изохорный процесс характерен для ситуаций, когда объем системы строго зафиксирован. Самый простой пример — нагревание газа в прочном стальном баллоне. Газ не может расшириться, поэтому вся подводимая тепловая энергия уходит на увеличение скорости движения молекул, что приводит к росту давления на стенки сосуда. Здесь действует закон Шарля.
Согласно закону Шарля, при постоянном объеме давление газа прямо пропорционально его абсолютной температуре. На графике давления от температуры изохора — это прямая линия, которая при продолжении проходит через начало координат абсолютный ноль. Чем меньше объем зафиксированного резервуара, тем круче будет идти линия графика. Понимание этого закона критически важно для безопасности — любой закрытый сосуд с газом при нагревании превращается в потенциальную бомбу, так как давление внутри растет линейно вместе с температурой.
Формула для поиска давления в изохорном процессе:
P = (v * R * T) / V
Выполним практический расчет. Баллон объемом 10 литров — 0.01 кубометра — содержит 5 молей газа. Температура окружающей среды падает, и газ остывает с 350 Кельвинов до 250 Кельвинов. Выясним падение давления внутри баллона.
Шаг первый: определяем давление P1 до охлаждения.
Умножаем количество вещества на константу: 5 * 8.314 = 41.57
Умножаем на начальную температуру: 41.57 * 350 = 14549.5
Делим на постоянный объем 0.01: 14549.5 / 0.01 = 1454950 Па
Начальное давление внутри баллона было 1454.95 килопаскалей.
Шаг второй: определяем давление P2 после охлаждения.
Берем произведение молей и константы: 41.57
Умножаем на новую температуру: 41.57 * 250 = 10392.5
Делим на объем: 10392.5 / 0.01 = 1039250 Па
Конечное давление упало до 1039.25 килопаскалей. Жесткая привязка объема привела к прямолинейному снижению давления вслед за температурой. Этот эффект можно заметить зимой, когда давление в шинах автомобиля падает из-за мороза.
Плотность газа: зависимость от давления и температуры
Плотность газа — это масса вещества, заключенная в единице объема. В отличие от жидкостей и твердых тел, плотность газов крайне изменчива и критически зависит от текущих параметров давления и температуры. При сжатии газа в цилиндре количество молекул остается прежним, но они занимают меньшее пространство, соответственно, плотность возрастает. При нагревании в условиях постоянного давления газ расширяется, и его плотность падает. Горячий воздух легче холодного именно по этой причине, что позволяет воздушным шарам подниматься в небо.
Чтобы рассчитать плотность, классическое уравнение состояния модифицируется с использованием молярной массы вещества. Формула плотности выглядит следующим образом:
p = (P * M) / (R * T)
В данной формуле p — это плотность в килограммах на кубический метр, P — давление в Паскалях, M — молярная масса конкретного газа в килограммах на моль, R — газовая постоянная 8.314, T — абсолютная температура в Кельвинах. Обратите внимание — использование молярной массы в граммах даст результат в граммах на литр, что тоже часто применяется в химии.
Рассмотрим детальный расчет плотности. Нам нужно узнать плотность кислорода при давлении 200 килопаскалей — 200000 Па — и температуре 293 Кельвина. Молярная масса двухатомного кислорода составляет примерно 0.032 кг/моль.
Шаг первый: готовим переменные. Молярная масса M равна 0.032. Давление P равно 200000. Температура T равна 293.
Шаг второй: вычисляем числитель.
Умножаем давление на молярную массу: 200000 * 0.032 = 6400
Шаг третий: вычисляем знаменатель.
Умножаем газовую постоянную на температуру: 8.314 * 293 = 2436.002
Шаг четвертый: находим искомую плотность.
Делим числитель на знаменатель: 6400 / 2436.002 = 2.627255
Плотность кислорода в заданных условиях составляет примерно 2.627 килограммов на кубический метр. Это значительно выше плотности воздуха при нормальных условиях, что логично — мы увеличили давление почти в два раза по сравнению с атмосферным.
Справочные таблицы физических свойств газов
Для проведения точных расчетов необходимо знать базовые константы и параметры конкретных веществ. Вот подробные таблицы, которые помогут быстро найти нужные вводные данные для математических вычислений. Эти данные являются справочными и актуальны для большинства инженерных программ.
Таблица 1: Молярные массы и плотность популярных газов при нормальных условиях
| Газ | Хим. формула | Молярная масса, г/моль | Плотность при 0°C и 101.3 кПа, кг/м³ |
|---|---|---|---|
| Водород | H2 | 2.016 | 0.0899 |
| Гелий | He | 4.003 | 0.1785 |
| Метан | CH4 | 16.04 | 0.717 |
| Аммиак | NH3 | 17.03 | 0.771 |
| Водяной пар | H2O | 18.015 | 0.804 |
| Неон | Ne | 20.18 | 0.900 |
| Азот | N2 | 28.01 | 1.250 |
| Угарный газ | CO | 28.01 | 1.250 |
| Воздух (смесь) | — | 28.97 | 1.293 |
| Кислород | O2 | 32.00 | 1.429 |
| Аргон | Ar | 39.95 | 1.784 |
| Углекислый газ | CO2 | 44.01 | 1.977 |
| Закись азота | N2O | 44.01 | 1.977 |
| Пропан | C3H8 | 44.10 | 2.019 |
| Диоксид серы | SO2 | 64.06 | 2.927 |
| Хлор | Cl2 | 70.90 | 3.214 |
| Криптон | Kr | 83.80 | 3.749 |
| Ксенон | Xe | 131.29 | 5.894 |
| Радон | Rn | 222.00 | 9.730 |
Таблица 2: Критические параметры газов
Критическая температура показывает порог, выше которого газ невозможно перевести в жидкое состояние ни при каком давлении. Это важный параметр для понимания границ применимости законов идеального газа. При приближении к этим значениям газ перестает вести себя как «идеальный», и расчеты по формуле Менделеева-Клапейрона могут давать погрешность.
| Газ | Критическая температура, К | Критическое давление, МПа |
|---|---|---|
| Гелий | 5.19 | 0.227 |
| Водород | 33.19 | 1.315 |
| Неон | 44.40 | 2.76 |
| Азот | 126.20 | 3.40 |
| Оксид углерода | 132.90 | 3.50 |
| Аргон | 150.80 | 4.87 |
| Кислород | 154.60 | 5.04 |
| Метан | 190.50 | 4.60 |
| Углекислый газ | 304.10 | 7.38 |
| Этан | 305.30 | 4.87 |
| Пропан | 369.80 | 4.25 |
| Аммиак | 405.40 | 11.33 |
| Диоксид серы | 430.80 | 7.88 |
| Вода | 647.10 | 22.06 |
Таблица 3: Изобарная и изохорная теплоемкость основных газов
Теплоемкость указывает, сколько энергии нужно передать единице массы вещества для изменения его температуры. Значения приведены для нормальных условий. Эти данные необходимы для расчетов теплообменников и систем охлаждения.
| Газ | Изобарная теплоемкость Cp, Дж/(кг*К) | Изохорная теплоемкость Cv, Дж/(кг*К) | Показатель адиабаты, Cp/Cv |
|---|---|---|---|
| Воздух | 1005 | 718 | 1.40 |
| Азот | 1040 | 743 | 1.40 |
| Кислород | 918 | 658 | 1.40 |
| Водород | 14300 | 10183 | 1.40 |
| Углекислый газ | 844 | 655 | 1.29 |
| Водяной пар | 1860 | 1400 | 1.33 |
| Метан | 2220 | 1700 | 1.31 |
| Гелий | 5190 | 3115 | 1.66 |
| Аргон | 520 | 312 | 1.66 |
Закономерности и выводы
Работа с термодинамическими показателями требует четкого понимания взаимосвязей. Невозможно изменить давление в замкнутом баллоне без сопутствующего изменения температуры или объема. Эти три макроскопических параметра жестко связаны физическими законами. Графики зависимости служат отличным инструментом для визуального прогнозирования процессов. Глядя на крутизну изотермы или изобары, можно сходу оценить, насколько агрессивно будет вести себя газ в проектируемой системе. Например, в двигателях адиабатическое сжатие происходит так быстро, что газ не успевает отдавать тепло, и его температура подскакивает на сотни градусов — это фундаментальный принцип работы дизельного двигателя.
📈 Приведенные уравнения и примеры расчетов перекрывают подавляющее большинство бытовых и базовых инженерных задач. Главное правило при работе с формулами — строго следить за размерностями. Температура всегда должна переводиться в Кельвины путем прибавления числа 273.15 к градусам Цельсия. Давление в большинстве расчетов привязывается к Паскалям или килопаскалям, а объем удобнее всего считать в литрах или кубических метрах в зависимости от используемой константы R. Соблюдение этих размерностей гарантирует отсутствие критических ошибок в математических выкладках. Также помните — при давлениях свыше 10 МПа газы начинают проявлять свойства реальных сред, и там уже применяются более сложные уравнения — например, уравнение Ван-дер-Ваальса.
Использование графиков плотности и давления позволяет наглядно увидеть точки росы или фазовых переходов для некоторых газов. Это критично при проектировании систем кондиционирования и криогенных установок. Математическая точность в этих вопросах — залог безопасности и эффективности любой технической системы, работающей на энергии сжатого или нагретого газа.
Литература
Если требуется выйти за рамки базовых моделей и погрузиться в расчеты реальных газов с учетом сил межмолекулярного взаимодействия, обратите внимание на следующие академические и инженерные труды:
- Сивухин Д.В. «Общий курс физики. Термодинамика и молекулярная физика» — фундаментальный учебник, детально разбирающий графики и уравнения состояний.
- Савельев И.В. «Курс общей физики. Молекулярная физика и термодинамика» — классическое руководство с множеством примеров математических расчетов.
- Кириллин В.А., Сычев В.В., Шейндлин А.Е. «Техническая термодинамика» — незаменимая книга для инженеров, проектирующих пневматические и тепловые системы.
- Рид Р., Праусниц Дж., Шервуд Т. «Свойства газов и жидкостей» — мощнейший справочник по физико-химическим свойствам веществ с огромным набором таблиц.
- Белоконь Н.И. «Термодинамика» — отлично структурированный материал по анализу циклических процессов и термодинамических потенциалов.
- Базаров И.П. «Термодинамика» — глубокое погружение в теорию с акцентом на строгие математические обоснования законов.
- Путилов К.А. «Термодинамика» — старая, но чрезвычайно понятная школа изложения физических основ поведения газов.
