Конденсатор — один из важнейших элементов в современной электронике. Его главная задача заключается в накоплении электрического заряда и последующей отдаче этой энергии в электрическую цепь. Понимание того, как именно происходит процесс накопления, важно для проектирования любых электронных устройств — от простых фильтров в блоках питания до сложных высокочастотных контуров передачи данных.
💧 Многие начинающие радиолюбители и инженеры интуитивно понимают принцип работы детали, сравнивая её с обычным баком для воды. Чем больше объем резервуара, тем больше воды туда поместится. Чем выше давление в трубе, тем плотнее эту воду можно туда закачать. В мире электроники роль объема играет емкость, роль давления берет на себя напряжение, а сама вода выступает в качестве электрического заряда.
Но линейная логика работает далеко не всегда. Если зависимость накопленного заряда от приложенного напряжения выглядит как обычная прямая линия, то кривая накопленной энергии устремляется вверх по законам параболы. Именно для наглядного понимания этих физических процессов и требуются точные визуальные графики.
Визуализация параметров конденсатора
Простое знание формул часто не дает полного представления о том, как поведет себя компонент в реальной схеме при изменении входных параметров. Наглядные графики решают эту проблему, превращая сухие математические символы в понятные кривые.
- Визуализация зависимости заряда от напряжения показывает прямую пропорциональность. График представляет собой ровную линию, идущую из нулевой точки вверх. Это означает, что при увеличении напряжения в два раза накопленный заряд также увеличится ровно в два раза. Такой предсказуемый характер поведения сильно упрощает расчеты простых цепей.
- Ситуация кардинально меняется, когда мы смотрим на график зависимости энергии от напряжения. Здесь кривая изгибается и резко уходит вверх. Это квадратичная зависимость. Увеличение напряжения в 2 раза приводит к четырехкратному росту накопленной энергии. Увеличение в 3 раза дает девятикратный прирост.
График помогает моментально осознать, почему высоковольтные конденсаторы даже небольшой емкости таят в себе колоссальную разрушительную силу и могут быть опасны при неосторожном обращении.
Расчетные формулы и их физический смысл
Вся работа с параметрами емкостных компонентов строится на нескольких фундаментальных физических законах. Знание этих базовых зависимостей позволяет легко вычислять любые неизвестные величины.
Зависимость заряда от напряжения
Q = C · U
Данная формула является самой главной. Она показывает, что электрический заряд Q прямо пропорционален емкости компонента C и приложенному к его обкладкам напряжению U. Заряд измеряется в кулонах, емкость в фарадах, а напряжение в вольтах. В реальной практике фарада является слишком огромной величиной, поэтому инженеры оперируют микрофарадами, нанофарадами и пикофарадами. Точно так же заряд обычно исчисляется в микрокулонах.
Энергия через напряжение
W = C · U² / 2
Эта формула позволяет рассчитать потенциальную энергию электрического поля, скрытую между обкладками. Энергия W измеряется в джоулях. Деление на два в этой формуле имеет глубокий физический смысл. Оно означает, что в процессе заряда компонента от источника постоянного тока ровно половина энергии источника расходуется на преодоление сопротивления проводов и выделяется в виде тепла, а вторая половина успешно сохраняется внутри диэлектрика.

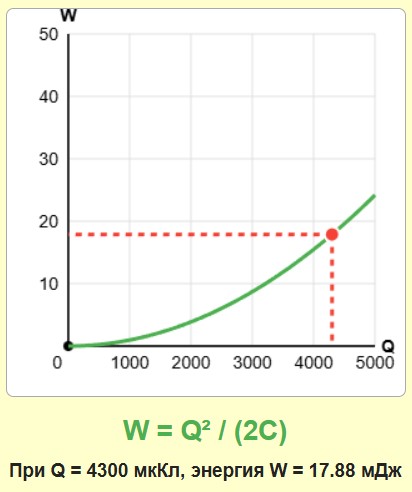

Энергия через заряд
W = Q² / 2C
Альтернативный метод расчета энергии полезен в ситуациях, когда напряжение в цепи неизвестно, но мы точно знаем исходный заряд и номинал компонента. Эта формула часто применяется в теоретических задачах физики и при расчете изолированных систем, где заряд остается неизменным после отключения от источника питания.

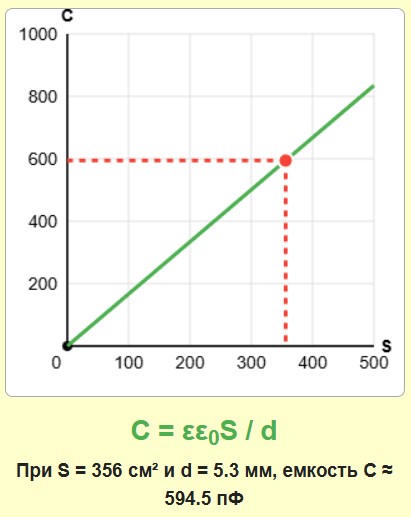

Емкость плоского конденсатора
C = ε · ε0 · S / d
Данное уравнение описывает физическую геометрию компонента. Величина емкости C зависит от площади пластин S, расстояния между ними d и свойств материала, помещенного между пластинами. Параметр ε0 является электрической постоянной, а ε обозначает диэлектрическую проницаемость конкретного изоляционного материала. Чем больше площадь пластин и чем ближе они расположены друг к другу, тем выше итоговая емкость.
Влияние материалов на характеристики
Материал диэлектрика играет решающую роль в проектировании электронных компонентов. Именно он определяет, какую максимальную емкость можно уместить в заданном физическом объеме корпуса.
Таблица 1. Диэлектрическая проницаемость популярных материалов
| Материал диэлектрика | Относительная проницаемость | Электрическая прочность кВ на мм | Сфера применения |
|---|---|---|---|
| Вакуум | 1.0 | Бесконечность | Идеальный теоретический эталон |
| Сухой воздух | 1.0006 | Около 3 | Переменные конденсаторы радиоприемников |
| Тефлон | 2.1 | До 60 | Высококачественная аудиотехника и СВЧ платы |
| Полиэтилен | 2.3 | До 40 | Изоляция высокочастотных кабелей связи |
| Трансформаторное масло | 2.2 — 2.4 | До 25 | Мощные высоковольтные промышленные установки |
| Бумага пропитанная | 3.0 — 3.5 | До 15 | Старые типы пусковых двигательных устройств |
| Стекло | 4.0 — 10.0 | До 30 | Специализированная высоковольтная аппаратура |
| Слюда | 6.0 — 8.0 | До 100 | Прецизионная высокочастотная техника |
| Оксид алюминия | 9.0 — 10.0 | До 15 | Стандартные электролитические компоненты |
| Титанат бария | От 1000 до 10000 | До 5 | Миниатюрные керамические SMD детали |
Как видно из таблицы, использование особых видов керамики вроде титаната бария позволяет увеличить емкость в тысячи раз по сравнению с обычным воздухом или пластиком при тех же габаритах пластин. Однако такие материалы часто обладают сильной зависимостью от температуры и приложенного напряжения, что делает их непригодными для точных измерительных цепей.
Стандартные диапазоны номиналов
В расчетах очень важно не путаться в приставках систем измерения. Ошибка всего в один порядок приведет к абсолютно неверным результатам на графике.
Таблица 2. Система приставок и стандартные единицы
| Обозначение | Название | Множитель | Десятичная дробь |
|---|---|---|---|
| мФ | Миллифарада | 10 в минус 3 степени | 0.001 Ф |
| мкФ | Микрофарада | 10 в минус 6 степени | 0.000001 Ф |
| нФ | Нанофарада | 10 в минус 9 степени | 0.000000001 Ф |
| пФ | Пикофарада | 10 в минус 12 степени | 0.000000000001 Ф |
Детальные примеры практических расчетов
Рассмотрим применение описанных выше математических законов на конкретных жизненных примерах, переводя теоретические формулы в реальные цифры.
Пример расчета заряда для схемы блока питания
Допустим, на плате установлен стандартный электролитический компонент сглаживающего фильтра номиналом 470 микрофарад. На плату подается стабилизированное напряжение 12 вольт. Наша задача вычислить накопленный заряд.
Q = C · U
C = 470 мкФ = 470 · 10-6 Ф = 0.00047 Ф
Q = 0.00047 Ф · 12 В = 0.00564 Кл = 5.64 мКл
Сначала переводим микрофарады в базовые единицы. 470 микрофарад равняются 0.00047 фарады. Теперь умножаем эту величину на 12 вольт. Получаем результат 0.00564 кулона. Для удобства восприятия переводим итог в милликулоны, сдвигая запятую на три знака вправо. Итоговый заряд равен 5.64 милликулона. На графике линейной зависимости эта точка будет находиться на пересечении отметки 12 по оси X и 5.64 по оси Y.
Пример вычисления энергии фотовспышки
Импульсные лампы студийных вспышек требуют колоссального выброса энергии за доли секунды. В мощной студийной вспышке установлен накопитель емкостью 1000 микрофарад. Блок поджига заряжает его до невероятных 300 вольт. Необходимо найти запасенную энергию.
W = (C · U2) / 2
C = 1000 мкФ = 0.001 Ф
W = (0.001 Ф · 3002 В) / 2 = (0.001 · 90000) / 2 = 90 / 2 = 45 Дж
Переводим 1000 микрофарад в 0.001 фарады. Возводим напряжение 300 вольт в квадрат. Результат возведения равен 90000. Теперь умножаем 90000 на 0.001, что дает нам 90. Осталось разделить это число на 2 согласно формуле. Получаем 45 джоулей чистой энергии. Если взглянуть на кривую квадратичной зависимости такого устройства, станет понятно, почему зарядка вспышки до 150 вольт даст всего 11.25 джоулей энергии, а не половину от максимума. Рост напряжения дает экспоненциальный прирост мощности.
Пример расчета физических размеров
Представим задачу по созданию самодельного воздушного плоского конденсатора емкостью 1 нанофарада. Между двумя листами алюминиевой фольги проложен зазор сухого воздуха толщиной 1 миллиметр. Какова должна быть площадь листов фольги.
S = (C · d) / (ε · ε0)
C = 1 нФ = 10-9 Ф
d = 1 мм = 0.001 м
ε0 ≈ 8.85 · 10-12 Ф/м
S = (10-9 · 0.001) / (1 · 8.85 · 10-12) = 10-12 / (8.85 · 10-12) ≈ 0.113 м2
Емкость 1 нанофарада это 10 в минус 9 степени фарад. Зазор 1 миллиметр это 0.001 метра. Диэлектрическая проницаемость воздуха равна единице. Электрическая постоянная составляет примерно 8.85 умноженное на 10 в минус 12 степени. Выражаем площадь из формулы: емкость умножить на зазор и разделить на константу. Умножаем 10 в минус 9 на 0.001 и получаем 10 в минус 12 степени. Делим это значение на 8.85 умноженное на 10 в минус 12. Степени сокращаются. Остается единица деленная на 8.85. Результат равен 0.113 квадратного метра. Это означает, что для получения всего одной нанофарады воздушной емкости нам потребуются два алюминиевых листа размером примерно 33 на 33 сантиметра каждый.
Таблица 3. Классификация компонентов по их назначению
| Диапазон рабочих емкостей | Тип применяемого диэлектрика | Основная функция в схеме |
|---|---|---|
| От 1 до 100 пикофарад | Керамика высокого качества или слюда | Настройка частоты генераторов и радиоприемников |
| От 100 пикофарад до 10 нанофарад | Стандартная керамика температурно-стабильная | Подавление высокочастотных электромагнитных помех |
| От 10 нанофарад до 1 микрофарады | Пленочные полиэстеровые или полипропиленовые | Разделительные цепи звуковых усилителей кроссоверы |
| От 1 до 100 микрофарад | Оксидные танталовые или алюминиевые | Локальное сглаживание питания микросхем таймеров |
| От 100 микрофарад до 10000 микрофарад | Алюминиевые электролитические большой мощности | Фильтрация пульсаций в мощных сетевых блоках питания |
| От 0.1 фарады и выше | Двойной электрический слой ионисторы | Резервное питание памяти сохранение настроек часов |
Физика процессов при подключении к цепи
По мере накопления заряда напряжение на обкладках начинает плавно расти. Этот рост происходит не по прямой линии, а по экспоненциальной кривой. Скорость заполнения обкладок зарядом напрямую зависит от сопротивления резистора, через который происходит зарядка. Умножение сопротивления в омах на емкость в фарадах дает так называемую постоянную времени, обозначаемую греческой буквой тау. За время, равное одной тау, компонент заряжается примерно на 63 % от максимального напряжения. За время, равное трем тау, заряд достигает 95 %. Полным циклом зарядки принято считать время, равное пяти тау. После этого промежутка времени компонент считается полностью заряженным, ток в цепи прекращается, а устройство превращается в идеальный изолятор для постоянного тока.
⚠ Важно помнить, что этот пустой радиокомпонент в момент подключения к источнику питания ведет себя фактически как короткое замыкание. Ток в цепи ограничивается только внутренним сопротивлением самого источника питания и сопротивлением соединительных проводов!
Процесс разряда протекает по точно такому же экспоненциальному закону, но в обратную сторону. Если закоротить выводы заряженного накопителя толстым проводом с нулевым сопротивлением, вся запасенная энергия высвободится практически мгновенно. Именно этот эффект мгновенной отдачи мощности используется в дефибрилляторах, лазерах и электромагнитных пушках.
Полезная литература
Для тех, кто хочет выйти за рамки простых формул и научиться профессионально применять электронные компоненты в реальных схемах, есть много отличных книг. Вот список проверенной годами литературы.
- Электроника для начинающих — Чарльз Платт. Превосходное практическое руководство с множеством экспериментов. Идеальный старт для тех, кто хочет паять, а не только считать.
- Занимательная электроника — Юрий Ревич. Написана легким и понятным языком, отлично объясняет работу емкостных компонентов на живых примерах.
- Практическая электроника иллюстрированное руководство — Пол Шерц, Саймон Монк. Огромное количество наглядных схем, графиков и таблиц, помогающих понять суть процессов.
- Начинающему радиолюбителю — Виктор Галкин. Классический советский справочник, который до сих пор не потерял своей актуальности благодаря фундаментальному подходу.
- Искусство схемотехники. Просто о сложном — Сергей Гаврилов. Отличная адаптация сложных инженерных концепций для понимания на базовом уровне.
